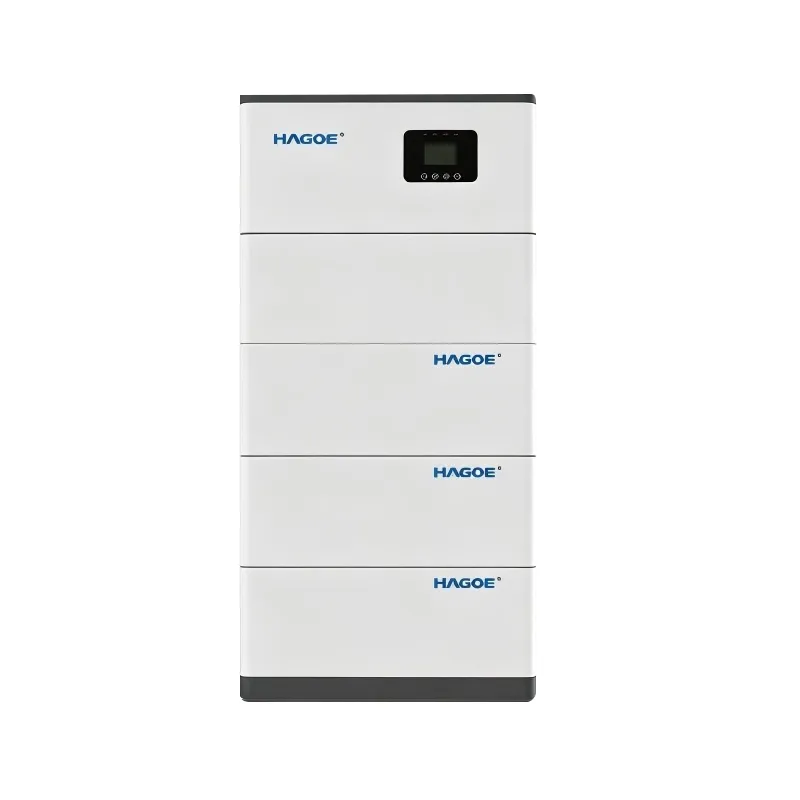

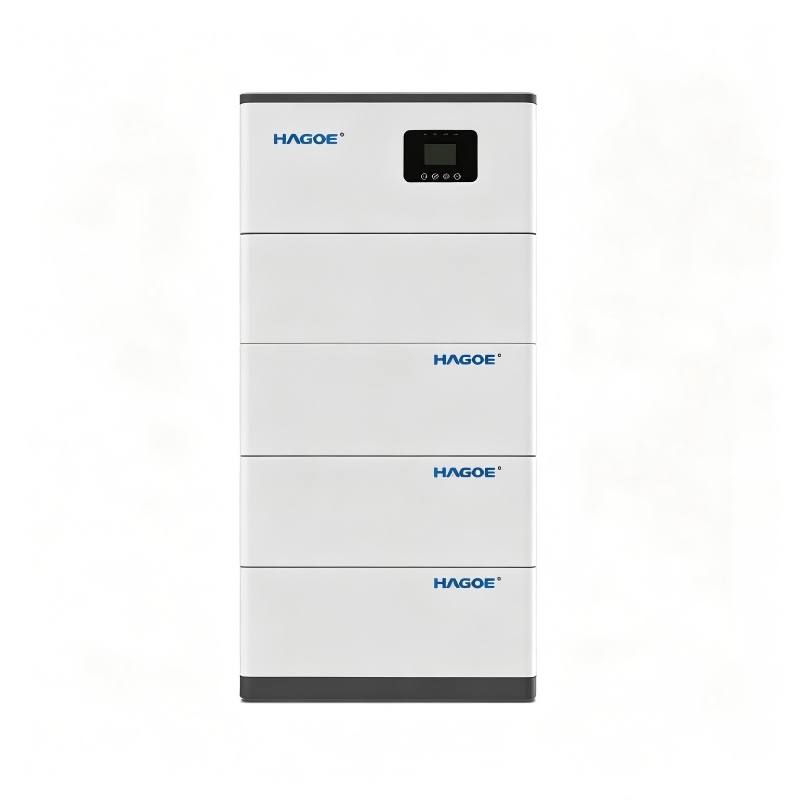

Domowy zasilacz do magazynowania energii to coś więcej niż zestaw akumulatorów. Jest to zintegrowany system energetyczny łączącymagazynowanie baterii, BMS, konwersja mocy i zarządzanie energią EMS.
W ciągu dnia nadwyżkę energii elektrycznej wytworzonej przez instalację fotowoltaiczną można magazynować zamiast natychmiastowo wykorzystywać. Zgromadzoną energię można następnie rozładować wieczorem, w okresach szczytowego zapotrzebowania na energię elektryczną lub gdy sieć elektroenergetyczna jest niedostępna.
Kompletny system magazynowania energii w budynkach mieszkalnych musi zatem obsługiwać trzy podstawowe funkcje:
Magazynowanie energii → Konwersja mocy → Zarządzanie energią
HAGOE integruje te funkcje w modułową platformę, dzięki czemu system może służyć zarówno jako domowe źródło zasilania awaryjnego, jak i jako inteligentne rozwiązanie do zarządzania energią.
| Numer modelu | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| Typ baterii | Fosforan litowo-żelazowy (LiFePO₄) | |||
| Pojemność baterii | 100 Ah/51,2 V (5,12 kWh) | 200 Ah/51,2 V (10,24 kWh) | 300 Ah/51,2 V (15,36 kWh) | 400 Ah/51,2 V (20,48 kWh) |
| Wyjście AC | 176–270 V | |||
| Moc wyjściowa | Moc znamionowa: 3000W | Moc znamionowa: 6000W | ||
| Wejście ładowania słonecznego | 125–500 V | |||
| Zakres napięcia akumulatora | 40–58 V | |||
| Komunikacja bezprzewodowa | Obsługuje połączenie WiFi/Bluetooth z aplikacją mobilną | |||
| Komunikacja | RS485/KAN | |||
| Cykl życia baterii | Po 3000 cykli pozostała pojemność > 80% | |||
| Funkcje ochronne | Nadmierna temperatura, przepięcie, przetężenie, nadmierne ładowanie, nadmierne rozładowanie, zwarcie obciążenia, przeciążenie | |||
| Temperatura tłoczenia | -20°C ~ 50°C (Zalecane: 20°C ~ 30°C) | |||
| Temperatura ładowania | -5°C ~ 50°C (Zalecane: 20°C ~ 30°C) | |||
| Temperatura przechowywania | Zalecane: 0°C ~ 45°C | |||
| Wymiary (dł. × szer. × wys.) | 637×387×914 mm | 637×387×914 mm | 637×387×1236 mm | 637×387×1397 mm |
| Waga | 118 kg | 169,8 kg | 221,6 kg | 273,4 kg |
Standardy certyfikacji
CE, FCC, ROHS
Domowy system magazynowania energii HAGOE może pracować zgodnie ze strukturą energetyczną gospodarstwa domowego i warunkami taryfowymi energii elektrycznej.
W typowym zastosowaniu energii słonecznej i magazynowania energia słoneczna najpierw zasila odbiorniki domowe w ciągu dnia. Nadwyżka energii fotowoltaicznej jest następnie kierowana do akumulatora. W wieczornych lub szczytowych okresach taryfowych EMS kontroluje rozładowanie akumulatora zgodnie ze skonfigurowaną strategią energetyczną.
Gdy produkcja energii słonecznej jest niewystarczająca, w zależności od konfiguracji systemu można również zastosować ładowanie sieciowe.
W przypadku awarii sieci system może przełączyć się na tryb rezerwowy zgodnie z konfiguracją falownika i obciążenia, dostarczając energię do wyznaczonych odbiorników domowych.
Seria HAGOE wykorzystujeTechnologia akumulatorów LiFePO4z platformą akumulatorów o nominalnym napięciu 51,2 V. Pojemność pamięci można skonfigurować w zakresie od 5,12 kWh do 20,48 kWh.
Dostępne konfiguracje obejmują:
| Model | Konfiguracja baterii | Energia nominalna |
|---|---|---|
| HSP-5kWh | 100 Ah / 51,2 V | 5,12 kWh |
| HSP-10kWh | 200 Ah / 51,2 V | 10,24 kWh |
| HSP-15kWh | 300 Ah / 51,2 V | 15,36 kWh |
| HSP-20kWh | 400 Ah / 51,2 V | 20,48 kWh |
System jest przeznaczony dla≥80%pozostała pojemność po 3000 cyklach. Rzeczywista żywotność zależy od warunków pracy, takich jak głębokość rozładowania, temperatura otoczenia, szybkość ładowania/rozładowywania i strategia zarządzania energią.
Magazynuj nadwyżkę energii słonecznej w ciągu dnia i rozładowuj ją w nocy, aby zwiększyć własne zużycie energii słonecznej w gospodarstwie domowym.
Zapewnij zasilanie awaryjne dla wybranych obciążeń domowych podczas przerw w dostawie prądu.
Korzystaj ze strategii ładowania i rozładowywania opartych na EMS, aby zmniejszyć zużycie sieci w okresach wysokich taryf.
Zintegruj się z modułami fotowoltaicznymi w budynkach mieszkalnych, aby koordynować produkcję energii słonecznej, magazynowanie baterii i obciążenia gospodarstw domowych.
Bezpieczeństwo i wydajność domowego systemu magazynowania energii zależy nie tylko od samych ogniw akumulatorowych.
System HAGOE wykorzystuje BMS do monitorowania warunków pracy akumulatora, w tym napięcia, prądu i stanu zabezpieczeń. EMS zarządza przepływem energii na poziomie systemu i może określić strategie ładowania i rozładowywania w zależności od wytwarzania energii fotowoltaicznej, zapotrzebowania gospodarstw domowych, SOC akumulatora i stawek za energię elektryczną w czasie użytkowania.
Ta architektura oddzielaochrona baterii przed zarządzaniem energią na poziomie systemu, umożliwiając każdej warstwie kontrolnej wykonywanie zamierzonej funkcji.
System obsługujeKomunikacja RS485/CANoraz łączność bezprzewodową poprzez Wi-Fi, Bluetooth i aplikację mobilną do monitorowania systemu i stanu działania.
Tam, gdzie istnieją znaczne różnice w cenach w czasie użytkowania, magazyny energii w budynkach mieszkalnych można wykorzystać nie tylko do zasilania rezerwowego, ale także do codziennej optymalizacji kosztów energii.
Typowa strategia operacyjna może być:
Okres poza szczytem → Ładowanie
Wysoka produkcja energii słonecznej → Magazynowanie nadwyżki energii fotowoltaicznej
Okres szczytu wieczornego → Wyładowanie
System EMS można skonfigurować tak, aby zmniejszał zależność od energii elektrycznej z sieci w trakcie kosztownych okresów taryfowych.
Rzeczywiste korzyści ekonomiczne zależą od lokalnych taryf za energię elektryczną, generacji fotowoltaicznej, profili obciążenia gospodarstw domowych, wydajności systemu i strategii cyklu akumulatorów. Dlatego oszczędności należy obliczać w zależności od konkretnej instalacji, a nie przedstawiać je jako stałą wartość.
Większy akumulator niekoniecznie jest lepszym rozwiązaniem dla każdego domu.
Mniejszy system mieszkaniowy może wymagać jedynie obsługi oświetlenia, chłodzenia, sprzętu komunikacyjnego i wybranych gniazdek. Większe domy mogą wymagać dodatkowej wydajności w zakresie klimatyzacji, pomp, sprzętu kuchennego i innych obciążeń domowych.
HAGOE wykorzystuje modułową platformę o pojemności od 5,12 kWh do 20,48 kWh, co pozwala na konfigurację systemu zgodnie z rzeczywistym zapotrzebowaniem na obciążenie i wymaganym czasem podtrzymania.
Rozmiar systemu powinien uwzględniać:
Rzeczywista moc obciążenia + obciążenia krytyczne + wymagany czas podtrzymania + użyteczna pojemność baterii + przyszła rozbudowa
Bezpieczeństwo baterii wymaga ochrony przed różnymi nietypowymi warunkami pracy. System HAGOE zawiera wiele funkcji ochronnych, w tym:
nadmierna temperatura, przepięcie, przetężenie, przeładowanie, nadmierne rozładowanie, zwarcie obciążenia i zabezpieczenie przed przeciążeniem.
Funkcje te dotyczą nieprawidłowego napięcia akumulatora, prądu ładowania/rozładowania, wzrostu temperatury i usterek po stronie wyjściowej.
W przypadku magazynowania energii w budynkach mieszkalnych ochrona BMS nie zastępuje prawidłowej instalacji i zewnętrznego zabezpieczenia elektrycznego. Odpowiednie wyłączniki, urządzenia izolujące, uziemienie i praktyki instalacyjne należy wybrać zgodnie z lokalnymi wymaganiami elektrycznymi.
Domowy system magazynowania energii nie powinien być wybierany wyłącznie ze względu na jego pojemność nominalną 5 kWh, 10 kWh lub 20 kWh. Lepszym podejściem inżynierskim jest najpierw identyfikacja obciążeń krytycznych, a następnie obliczenie wymaganej mocy i pojemności magazynowania.
Typowe obciążenia zapasowe mogą obejmować:
Lodówka + Oświetlenie + Router Wi-Fi + System Bezpieczeństwa + Komputer + Wybrane Gniazda
Jeśli w instalacji znajdują się klimatyzatory, pompy, sprzęt grzewczy lub inne urządzenia dużej mocy, system należy również ocenić pod kątem mocy znamionowej, prądu rozruchowego i wydajności falownika.
Założona w 2008 roku firma Hagoe Electric Technology Co., Ltd. jest krajowym przedsiębiorstwem high-tech integrującym badania i rozwój, projektowanie inżynieryjne, produkcję, sprzedaż i globalny serwis.
Dzięki ponad 18-letniemu doświadczeniu w energoelektronice, systemach dystrybucji energii i nowym sprzęcie elektrycznym, firma posiada kapitał zakładowy w wysokości 51 milionów RMB i ponad 34 patenty krajowe.
Nowa oferta energetyczna HAGOE obejmuje systemy magazynowania energii fotowoltaicznej, falowniki słoneczne, inteligentne systemy prądu stałego i zintegrowane zewnętrzne systemy zasilania. Domowy zasilacz do magazynowania energii stanowi zatem część szerszych możliwości w zakresie inżynierii elektrycznej i zarządzania energią, a nie jest opracowywany jako izolowany produkt akumulatorowy.
Kontrola jakości systemu magazynowania energii musi obejmować akumulator, elektronikę mocy i cały system, a nie skupiać się tylko na poszczególnych ogniwach.

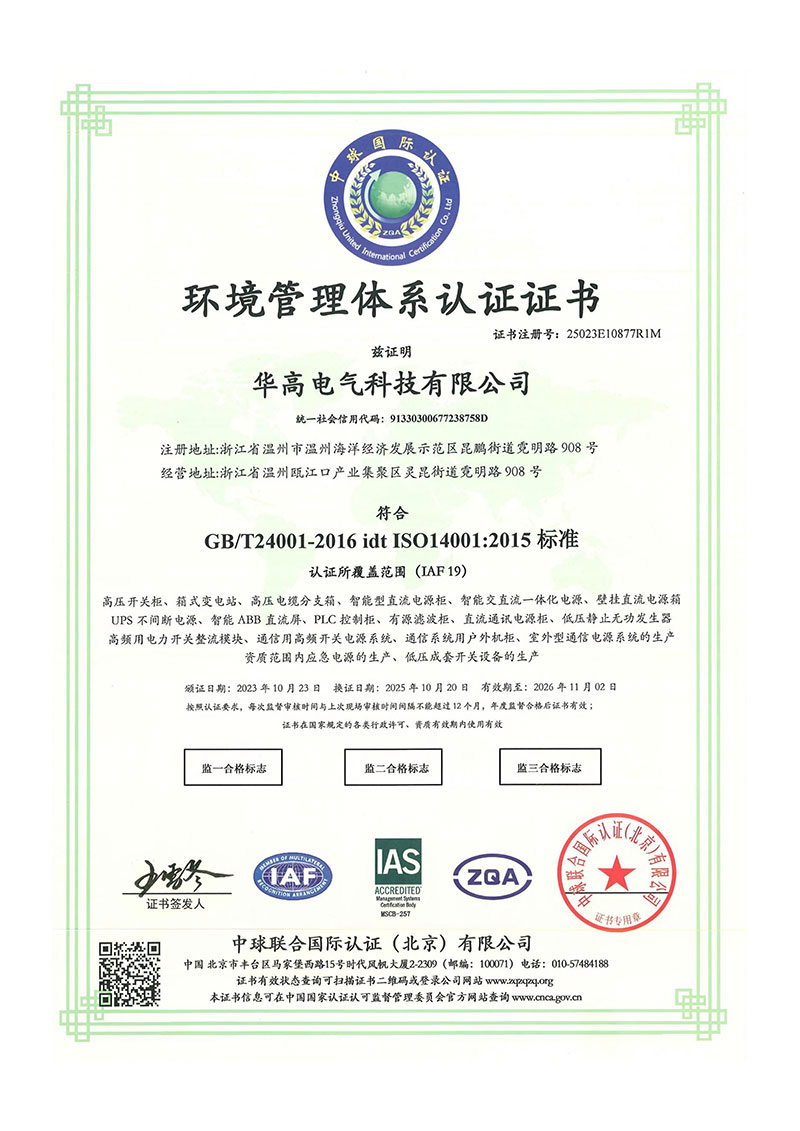

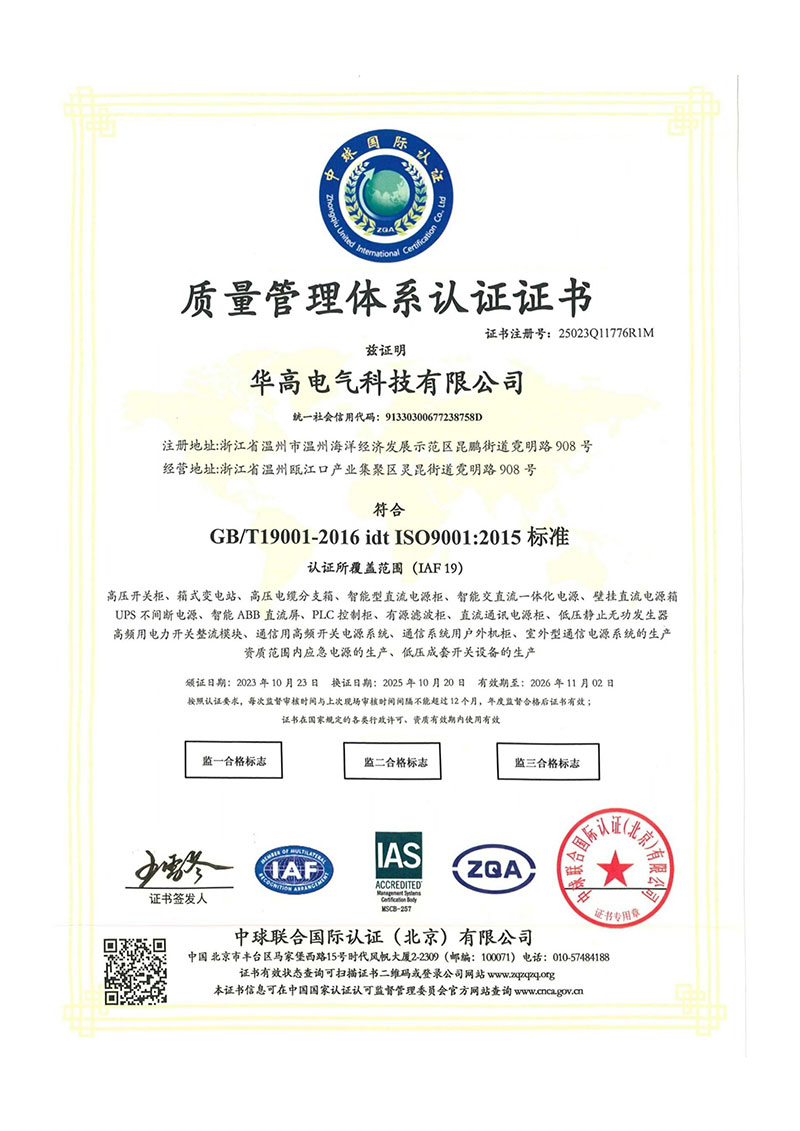

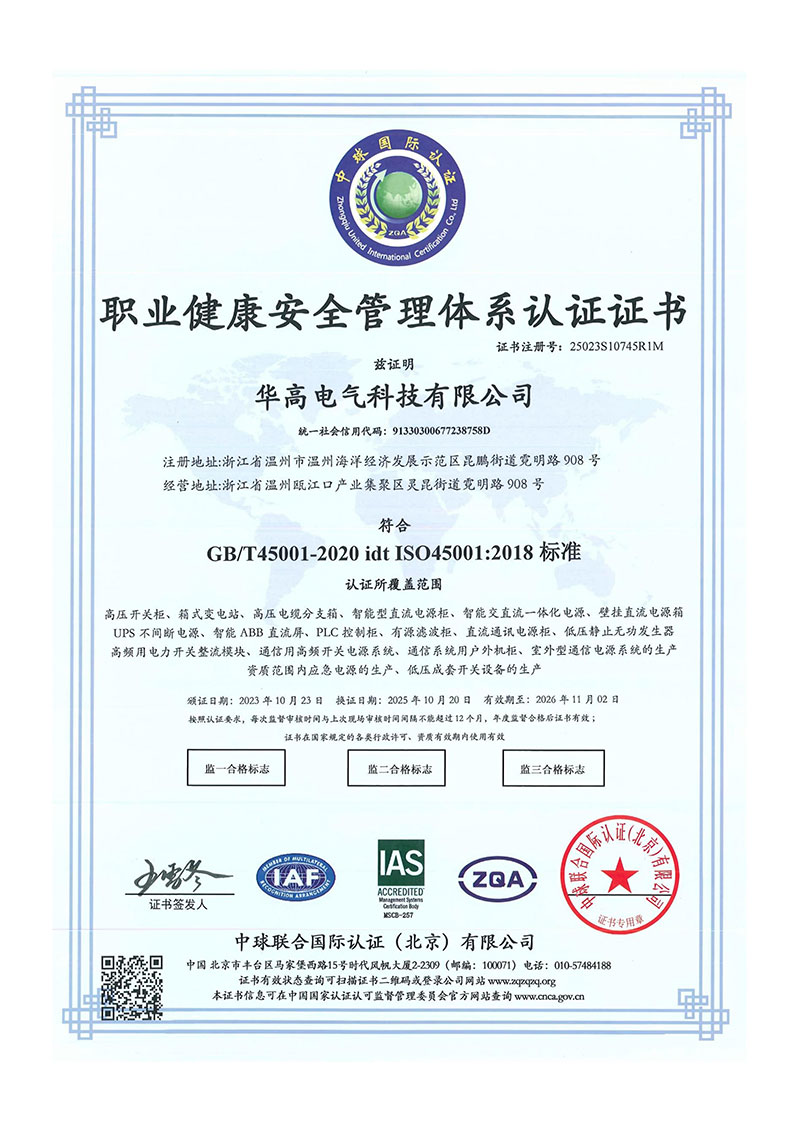

HAGOE prowadzi swoje procesy produkcyjne i jakościowe w ramach systemu zarządzania jakością ISO9001, wspieranego przez praktyki zarządzania ISO14001 i ISO45001.
Proces produkcyjny obejmuje:
Kontrola przychodząca → Montaż modułu akumulatora → Podłączenie i weryfikacja BMS → Montaż elektryczny → Uruchomienie systemu → Weryfikacja zabezpieczeń → Testowanie starzenia → Kontrola końcowa
W przypadku projektów międzynarodowych HAGOE może dostarczyć specyfikacje techniczne, dokumentację inspekcyjną, dokumenty certyfikacyjne, instrukcje instalacji i dokumentację eksportową zgodnie z wymaganiami projektu.
Od 2008 roku firma HAGOE zajmuje się systemami elektroenergetycznymi i energoelektroniką, zapewniając podstawy inżynieryjne wykraczające poza montaż akumulatorów.
Portfolio produktów obejmuje zasilacze UPS, inteligentne systemy prądu stałego, falowniki słoneczne, magazynowanie energii fotowoltaicznej i zintegrowane systemy zasilania, co pozwala HAGOE zrozumieć interakcję pomiędzy magazynowaniem, konwersją, dystrybucją i obciążeniami.
Zakres konfiguracji 5,12–20,48 kWh umożliwia dopasowanie pojemności magazynu do różnych profili obciążenia gospodarstwa domowego.
Zintegrowany BMS zapewnia wiele funkcji ochrony akumulatora, podczas gdy EMS zarządza przepływem energii i strategiami operacyjnymi na poziomie systemu.
HAGOE zapewnia wybór techniczny, indywidualny projekt rozwiązania, dokumentację, śledzenie produkcji, dokumenty kontrolne, wskazówki dotyczące instalacji i zdalne wsparcie techniczne dla klientów zagranicznych.
Bateria przechowuje głównie energię elektryczną prądu stałego. Kompletny domowy system magazynowania energii integruje także funkcje zarządzania baterią, konwersji mocy, zarządzania energią, monitorowania i ochrony. Dlatego cały system może współdziałać z wytwarzaniem energii słonecznej, obciążeniami gospodarstwa domowego i siecią elektroenergetyczną.
Tak. System zapewnia wejście ładowania energii słonecznej 125–500 V i można go skonfigurować do zastosowań w zakresie magazynowania energii fotowoltaicznej w budynkach mieszkalnych. Ostateczna konfiguracja fotowoltaiczna powinna być dopasowana do specyfikacji falownika i lokalnych warunków instalacji.
To zależy od rzeczywistego obciążenia. Na przykład teoretyczna pojemność energetyczna 10 kWh odpowiadałaby około 2 kW średniego obciążenia przez pięć godzin przed uwzględnieniem strat konwersji, użytecznego zakresu SOC, limitów ochrony akumulatora i innych strat systemowych.
W zależności od konfiguracji falownika system może być używany do ładowania sieciowego i zastosowań awaryjnych bez fotowoltaiki. Integrację z energią słoneczną można dodać, gdy system jest skonfigurowany do wejścia fotowoltaicznego.
Określona wydajność produktu to co najmniej 80% pozostałej pojemności po 3000 cyklach. Rzeczywista żywotność baterii zależy od głębokości rozładowania, temperatury pracy, szybkości ładowania/rozładowywania i strategii działania.
