Podsumowanie artykułu:Niezawodny system zasilania pomocniczego prądu stałego jest niezbędny wszędzie tam, gdzie przekaźniki zabezpieczające, wyłączniki automatyczne, sprzęt automatyki i urządzenia komunikacyjne muszą działać. W tym artykule wyjaśniono, jak działa system GZDW, jego główne parametry techniczne, opcje baterii, inteligentne funkcje monitorowania, scenariusze zastosowań i kluczowe czynniki, które należy wziąć pod uwagę przy wyborze konfiguracji specyficznej dla projektu.
Spis treści
- Co to jest panel zasilający DC GZDW?
- Jak działa system?
- Kluczowe parametry techniczne
- Jak opcje baterii wpływają na projekt systemu?
- Dlaczego inteligentny monitoring jest ważny?
- Gdzie używany jest system?
- Co kupujący powinni wziąć pod uwagę przed wyborem?
- Produkcja, testowanie i zapewnienie jakości
- Często zadawane pytania
- Wniosek
Co to jest panel zasilający DC GZDW?

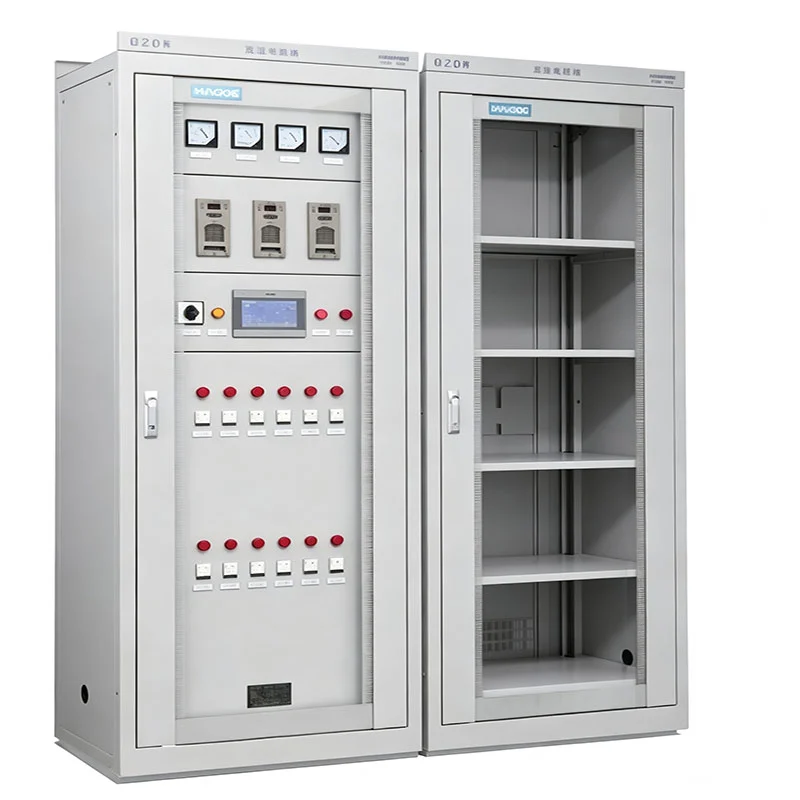

System GZDW to zintegrowane rozwiązanie zasilania prądem stałym, zaprojektowane w celu utrzymania niezawodnego źródła prądu stałego dla krytycznych urządzeń elektrycznych. Zamiast działać tylko jako ładowarka akumulatorów, może łączyć prostowanie, zarządzanie ładowaniem, kontrolę akumulatorów, dystrybucję prądu stałego, nadzór nad izolacją, alarmy, komunikację i monitorowanie systemu w jednej skoordynowanej szafie.
W podstacjach i elektrowniach zasilanie prądem stałym jest powszechnie wymagane do ochrony przekaźników, obsługi wyłączników automatycznych, sygnalizacji, automatyki i innych obwodów wtórnych. Jeśli pomocniczy system prądu stałego jest niedostępny, sprzęt od niego zależny może nie działać zgodnie z przeznaczeniem podczas normalnego przełączania lub nienormalnych warunków pracy.
Konfiguracja HAGOE obsługuje typowe wymagania systemu prądu stałego, w tym 110 V i 220 V, natomiast konfiguracje 48 V można również zaprojektować zgodnie z wymaganiami projektu. Technologie akumulatorów mogą obejmować roztwory kwasowo-ołowiowe, litowe i Ni-Cd.
Jak działa system?
Kompletny system zasilania prądem stałym składa się zwykle z kilku połączonych ze sobą sekcji funkcjonalnych. Każda sekcja wykonuje określone zadanie, przyczyniając się jednocześnie do ogólnej dostępności i łatwości konserwacji systemu.
- Wejście AC i prostowanie:Zasilanie prądem przemiennym jest przekształcane w regulowane napięcie prądu stałego za pośrednictwem modułów ładujących.
- Ładowanie baterii:System może obsługiwać funkcje zarządzania ładowaniem, takie jak ładowanie podtrzymujące i wyrównujące.
- Podtrzymanie bateryjne:Zespół akumulatorów zapewnia zmagazynowaną energię prądu stałego, gdy normalne wejście prądu przemiennego jest niedostępne.
- Dystrybucja prądu stałego:Niezależne obwody zasilające rozprowadzają energię prądu stałego do zabezpieczeń, sterowania, automatyki i innych obciążeń.
- Monitorowanie izolacji:System może nadzorować stan izolacji odgałęzień i generować alarmy w przypadku wystąpienia nieprawidłowych warunków.
- Inteligentny nadzór:Parametry pracy, alarmy, stany przełączania i zdarzenia historyczne można monitorować za pomocą zintegrowanego interfejsu.
Modułowa architektura ładowania umożliwia także równoległą konfigurację wielu modułów ładowania. Takie podejście może zapewnić redundancję i uprościć konserwację w porównaniu z systemem zbudowanym wokół pojedynczej jednostki ładującej.
Kluczowe parametry techniczne
Wymagania projektu różnią się w zależności od obciążenia DC, pojemności akumulatora, czasu autonomii, ilości linii zasilających, architektury komunikacji i warunków instalacji. Poniższe specyfikacje przedstawiają dostępną platformę HAGOE, a nie uniwersalną konfigurację dla każdego projektu.
| Parametr | Typowa specyfikacja HAGOE |
|---|---|
| Znamionowe napięcie wejściowe | AC 380V ±20% |
| Częstotliwość znamionowa | 50 Hz ±10% |
| Znamionowa moc wyjściowa prądu stałego | Napięcie stałe 110 V / napięcie stałe 220 V |
| Zakres napięcia wyjściowego | DC 90–130 V / DC 180–260 V |
| Prąd modułu ładującego | 5A, 10A, 20A lub 30A w zależności od modułu |
| Wyświetlacz monitorowania | HG-E5 7-calowy / HG-E6 10,4-calowy |
| Interfejsy komunikacyjne | RS232/RS485/RJ45 |
| Protokoły komunikacyjne | MODBUS / IEC61850 / CDT opcjonalnie |
| Zapisy historyczne | Ponad 500 000 zapisów usterek i operacji |
| Wymiary szafki | 800 × 600 × 2260 mm / 2360 mm |
W przypadku projektu EPC lub projektu użyteczności publicznej ostateczną pojemność ładowania, pojemność akumulatora, liczbę zasilaczy, modułów monitorujących i rozmieszczenie szaf należy obliczyć na podstawie rzeczywistej listy obciążenia DC i projektu systemu, a nie wybierać wyłącznie na podstawie nominalnych specyfikacji szafy.
Jak opcje baterii wpływają na projekt systemu?
Wybór baterii ma bezpośredni wpływ na wydajność tworzenia kopii zapasowych, rozmieszczenie szaf, planowanie konserwacji, możliwość dostosowania do środowiska i kwestie związane z cyklem życia. Dlatego w projekcie należy oceniać akumulator łącznie z ładowarką i systemem monitorowania, zamiast traktować go jako izolowany element.
Akumulatory kwasowo-ołowiowe
Akumulatory kwasowo-ołowiowe pozostają praktycznym wyborem w przypadku konwencjonalnych podstacji i zastosowań przemysłowych ze względu na ich dojrzałą technologię i ustalone praktyki konserwacji. Można je zintegrować z systemami GZDW, gdzie odpowiednie są konwencjonalne konfiguracje akumulatorów.
Baterie litowe
Rozwiązania w zakresie baterii litowych można rozważyć tam, gdzie ważna jest większa gęstość energii, kompaktowa instalacja lub zmniejszone wymagania konserwacyjne. W zależności od architektury akumulatora można również określić integrację systemu zarządzania akumulatorem.
Baterie Ni-Cd
Technologię Ni-Cd można rozważyć w wymagających środowiskach, w których tolerancja temperatury i długa żywotność są ważnymi czynnikami projektowymi. Odpowiednie rozwiązanie należy określić na podstawie warunków projektu, a nie samego typu akumulatora.
Dlaczego inteligentny monitoring jest ważny?
Nowoczesne systemy zasilania prądem stałym wymagają czegoś więcej niż tylko konwersji elektrycznej. Operatorzy potrzebują także aktualnych informacji na temat modułów ładujących, akumulatorów, stanu izolacji, alarmów, stanów przełączania i zdarzeń historycznych.
Platformy monitorujące HG-E5 i HG-E6 firmy HAGOE zapewniają przemysłowe interfejsy z ekranami dotykowymi do zarządzania parametrami, analizy usterek i nadzoru systemu. W zależności od konfiguracji architektura monitorowania może obsługiwać:
- Monitorowanie stanu modułu ładującego
- Kontrola baterii
- Monitoring izolacji oddziałów
- Monitorowanie stanu przełączania
- Zarządzanie alarmami
- Historyczne zapisy usterek i operacji
- Zarządzanie komunikacją zewnętrzną
Dostępne są interfejsy RS232, RS485 i RJ45, natomiast MODBUS, IEC61850 i CDT można wybrać zgodnie z wymaganiami projektu. Dzięki temu system nadaje się do integracji z szerszą architekturą automatyki energetycznej lub SCADA, gdy określona zostanie wymagana konfiguracja komunikacji.
Gdzie używany jest system?
Głównym celem systemu prądu stałego GZDW jest zapewnienie niezawodnego pomocniczego zasilania prądem stałym tam, gdzie sterowanie, zabezpieczenia i działanie elektryczne nie mogą opierać się wyłącznie na normalnym zasilaniu prądu przemiennego.
Podstacje i elektrownie
Typowe obciążenia obejmują systemy zabezpieczeń przekaźników, mechanizmy operacyjne wyłączników, urządzenia automatyki, systemy sygnalizacyjne i inne obwody wtórne. W przypadku typowych wymagań podstacji można zastosować konfiguracje 110 V i 220 V DC.
Obiekty przemysłowe
Fabryki, kopalnie, zakłady metalurgiczne, zakłady chemiczne i inne obiekty przemysłowe mogą wymagać scentralizowanego zasilania prądem stałym do elektrycznego sprzętu sterującego i zabezpieczającego.
Infrastruktura transportowa
Projekty kolejowe i inne projekty infrastrukturalne mogą wymagać scentralizowanych systemów prądu stałego do sterowania, sygnalizacji i sprzętu związanego z komunikacją. Konfiguracja modułowa umożliwia dostosowanie systemu do wymagań elektrycznych konkretnego projektu.
Systemy łączności i pomocnicze
Zastosowania wymagające zasilania prądem stałym o niższym napięciu można skonfigurować przy użyciu odpowiednich specyfikacji ładowarki i akumulatora, w tym, w stosownych przypadkach, rozwiązań inżynieryjnych 48 V.
Co kupujący powinni wziąć pod uwagę przed wyborem?
Wybór panelu zasilania prądem stałym powinien rozpocząć się od projektu elektrycznego, a nie od samego wyglądu obudowy lub napięcia nominalnego. Zespoły zaopatrzeniowe i wykonawcy EPC powinni ocenić całe środowisko operacyjne.
- Napięcie systemu prądu stałego:Potwierdź, czy projekt wymaga napięcia 48 V, 110 V, 220 V lub innej zaprojektowanej architektury prądu stałego.
- Obciążenia ciągłe i awaryjne:Oblicz rzeczywiste obciążenie prądem stałym i zidentyfikuj obciążenia krytyczne, które wymagają podtrzymania akumulatorowego.
- Pojemność baterii:Określ wymagany czas autonomii, technologię akumulatorów, warunki środowiskowe i wymagania konserwacyjne.
- Pojemność ładowania:Wybierz liczbę ładowarek i prąd znamionowy w oparciu o zapotrzebowanie na obciążenie, wymagania dotyczące ładowania akumulatora i redundancję.
- Wymagania podajnika:Potwierdź liczbę i wymagania dotyczące ochrony wychodzących obwodów prądu stałego.
- Komunikacja:Sprawdź, czy projekt wymaga MODBUS, IEC61850, CDT lub innego interfejsu do integracji z istniejącym systemem automatyki.
- Wymiary szafki:Sprawdź dostępną przestrzeń instalacyjną, poprowadzenie kabli, rozmieszczenie akumulatorów i dostęp konserwacyjny.
- Dokumentacja:Jeśli to możliwe, dostarcz dostawcy SLD, listę obciążenia, wymagania dotyczące akumulatorów, wymagania dotyczące komunikacji i obowiązujące specyfikacje techniczne.
W przypadku projektów niestandardowych sprawdzenie tych czynników przed wyceną pomaga ograniczyć późniejsze zmiany konfiguracji i pozwala dostawcy opracować system pasujący do rzeczywistej architektury elektrycznej.
Produkcja, testowanie i zapewnienie jakości
Niezawodność zależy nie tylko od poszczególnych komponentów, ale także od sposobu integracji modułów ładowania, urządzeń zabezpieczających, jednostek monitorujących, szyn zbiorczych, akumulatorów i okablowania wewnętrznego. HAGOE twierdzi, że jego proces produkcyjny obejmuje produkcję szaf, montaż elektryczny, weryfikację okablowania i kontrolę funkcjonalną.
Firma HAGOE Electric Technology Co., Ltd. została założona w 2008 roku w Wenzhou w Chinach, a zakres jej produktów obejmuje systemy zasilania prądem stałym, zintegrowane systemy zasilania AC/DC, sprzęt UPS, rozdzielnice, podstacje i powiązane zespoły elektryczne. Jej systemy zarządzania posiadają certyfikaty ISO 9001:2015, ISO 14001:2015 i ISO 45001:2018.
Istnieją również dowody z testów specyficznych dla modelu dla konfiguracji HG-GZDW-200AH/220V. Zgodnie z opublikowanymi informacjami o produkcie HAGOE, konfiguracja ta została poddana testom typu w marcu 2022 r. zgodnie z raportem JW220252, z testami opartymi na DL/T 459-2017 i GB/T 17626.18-2016. Z przedstawionej konkluzji wynika, że badane elementy spełniły obowiązujące wymagania.
Taka dokumentacja może być przydatna podczas oceny technicznej, zwłaszcza gdy wykonawca EPC lub właściciel projektu potrzebuje identyfikowalnych informacji na potrzeby zamówienia. Kupujący powinni zawsze sprawdzić, czy testowana konfiguracja odpowiada rzeczywistej dostarczonej konfiguracji projektu.
Często zadawane pytania
1. Jakie typy baterii są dostępne?
Platformę można skonfigurować pod kątem akumulatorów kwasowo-ołowiowych, litowych i Ni-Cd. Przy wyborze należy wziąć pod uwagę obciążenie DC, czas podtrzymania, warunki otoczenia, wymagania konserwacyjne i specyfikacje projektu.
2. Czy system obsługuje napięcie 110 V i 220 V DC?
Tak. Opublikowane specyfikacje HAGOE obejmują systemy DC 110 V i DC 220 V. Można również rozważyć zaprojektowane konfiguracje 48 V zgodnie z wymaganiami dotyczącymi ładowarki i akumulatora.
3. Czy system GZDW można dostosować do projektu EPC?
Tak. Pojemność ładowania, konfiguracja akumulatorów, obwody zasilające, moduły monitorujące, interfejsy komunikacyjne i wymiary szafy można skonfigurować zgodnie z zatwierdzonym SLD, listą obciążenia i specyfikacją techniczną.
4. Czy system monitorowania może komunikować się ze SCADA?
Opcje komunikacji obejmują interfejsy RS232, RS485 i RJ45, z MODBUS, IEC61850 i CDT dostępnymi jako opcje protokołów, w zależności od wybranej konfiguracji i wymagań projektu.
5. Jak określić pojemność ładowarki?
Pojemność ładowarki należy obliczyć na podstawie obciążenia prądem stałym, pojemności akumulatora, wymaganego czasu ładowania i pożądanej redundancji. Lista obciążeń specyficzna dla projektu stanowi bardziej niezawodną podstawę niż wybór ładowarki wyłącznie na podstawie nominalnych wartości znamionowych szafy.
6. Jakie informacje należy podać prosząc o wycenę?
Przydatne informacje obejmują napięcie prądu stałego, listę obciążeń, typ i pojemność akumulatora, wymagany czas podtrzymania, liczbę zasilaczy prądu stałego, funkcje monitorowania, protokół komunikacyjny, wymiary instalacji oraz SLD projektu lub specyfikację techniczną.
Wniosek
Dobrze zaprojektowany system zasilania pomocniczego prądu stałego zapewnia ciągłość funkcji zabezpieczających, sterujących, automatyzacyjnych i komunikacyjnych w podstacjach, elektrowniach, obiektach przemysłowych i projektach infrastrukturalnych. Dzięki konfigurowalnemu napięciu prądu stałego, wielu technologiom akumulatorów, modułowemu ładowaniu, inteligentnemu monitorowaniu, opcjom komunikacji i inżynierii opartej na projektach, platformę GZDW można dostosować do różnych architektur elektrycznych. Aby zapoznać się ze specyfikacjami specyficznymi dla projektu, rozmiarem akumulatora, konfiguracją ładowarki lub wymaganiami EPC/OEM, dowiedz się więcej o rozwiązaniu zasilania prądem stałym GZDW iskontaktuj się z namiw celu omówienia listy obciążenia DC, SLD, wymagań technicznych i niestandardowej konfiguracji systemu zasilania z HAGOE.
