W miarę jak sieci 5G rozwijają się w kierunku większej przepustowości, szerszego zasięgu i bardziej rozproszonej infrastruktury, niezawodne zasilanie stało się kluczowym elementem wydajności lokalizacji telekomunikacyjnych. The5GZewnętrzny panel zasilania prądem stałymzHAGOEzostał zaprojektowany w celu zapewnienia zintegrowanego rozwiązania zasilania zewnętrznego, które łączy konwersję prądu stałego, dystrybucję prądu przemiennego/prądu stałego, zarządzanie baterią, monitorowanie, zarządzanie temperaturą i ochronę w jednej szafie.
Nowoczesna placówka telekomunikacyjna potrzebuje czegoś więcej niż konwencjonalnej szafy rozdzielczej. Zewnętrzny sprzęt 5G musi działać nieprzerwanie w obliczu zmian temperatury, wilgoci, kurzu, wyładowań atmosferycznych, starzenia się baterii, ograniczonej przestrzeni instalacyjnej i wymagań zdalnej konserwacji. Zintegrowany zewnętrzny panel zasilania prądem stałym 5G może sprostać tym wyzwaniom, łącząc wiele funkcji zarządzania energią w skoordynowany system zewnętrzny.

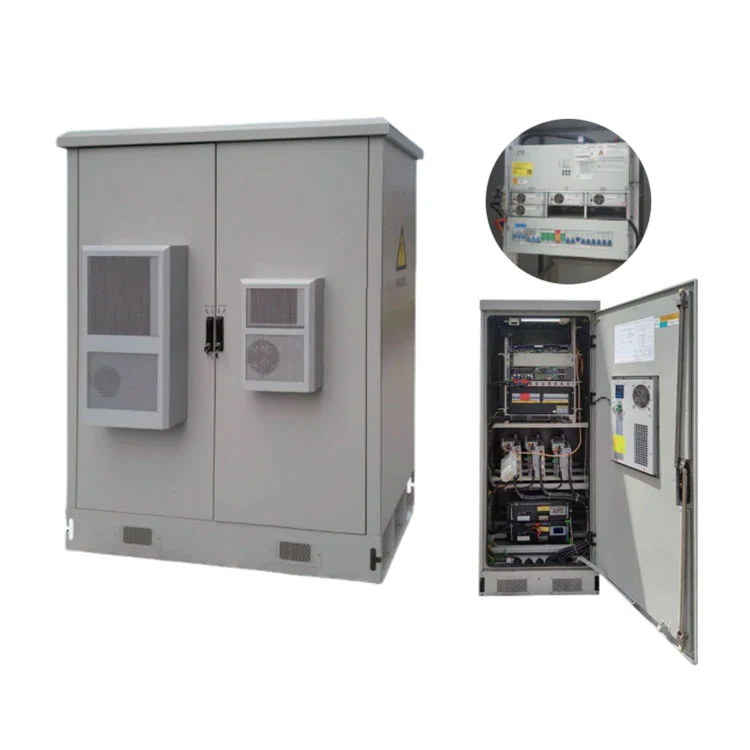

Seria H5GY firmy HAGOE to zintegrowane na zewnątrz rozwiązanie zasilania 48 V DC przeznaczone do stacji bazowych 5G i 4G, sieci FTTx, sprzętu do transmisji danych, sieci dostępowych i nienadzorowanych witryn telekomunikacyjnych. System obsługuje konfiguracje 200 A i 300 A, ochronę obudowy IP55, wiele interfejsów komunikacyjnych, zarządzanie baterią, monitorowanie i konfigurowalne rozwiązania dystrybucyjne.
Infrastruktura 5G zależy od dużej liczby ośrodków komunikacyjnych rozmieszczonych w miastach, obszarach przemysłowych, sieciach transportowych, strefach handlowych i odległych lokalizacjach. W przeciwieństwie do pomieszczeń ze sprzętem znajdującym się w pomieszczeniach, zewnętrzne obiekty telekomunikacyjne są bezpośrednio narażone na warunki środowiskowe, które mogą mieć wpływ na sprzęt elektryczny i wydajność baterii.
Niezawodna architektura zasilania zewnętrznego musi zatem stawić czoła kilku wyzwaniom jednocześnie:
Z tych powodów zintegrowana szafa zasilająca może być bardziej praktyczna niż montaż wielu niezależnych komponentów zarządzania zasilaniem w każdej lokalizacji telekomunikacyjnej.
Zewnętrzny panel zasilania prądem stałym 5G to zewnętrzny system zasilania telekomunikacyjnego przeznaczony do zasilania, dystrybucji, monitorowania i ochrony zasilania prądem stałym dla sprzętu komunikacyjnego. W zależności od konfiguracji projektu szafa może łączyć dystrybucję AC/DC, moduły prostownika, systemy akumulatorów, funkcje monitorowania, zarządzanie temperaturą i ochronę przeciwprzepięciową.
Seria HAGOE H5GY wykorzystuje zintegrowaną architekturę szafkową przeznaczoną dla obiektów komunikacyjnych 5G i 4G. Architekturę zasilania 48 V DC można skonfigurować w oparciu o rzeczywiste wymagania sprzętu telekomunikacyjnego, zamiast polegać na jednej stałej konfiguracji.
To podejście jest szczególnie przydatne dla wykonawców telekomunikacyjnych, firm EPC, dystrybutorów i integratorów systemów, którzy muszą zrównoważyć moc, wymagania dotyczące rezerw, wymiary szafy, warunki środowiskowe i wymagania dotyczące zdalnego monitorowania.
Zamiast instalować oddzielne szafy dla każdej funkcji zarządzania zasilaniem, zintegrowany system zewnętrzny może połączyć główne komponenty w jedną skoordynowaną obudowę. Może to uprościć instalację, poprawić wykorzystanie przestrzeni i ułatwić konserwację na poziomie obiektu.
Sprzęt telekomunikacyjny powszechnie opiera się na architekturze zasilania prądem stałym, co sprawia, że stabilna moc wyjściowa prądu stałego jest istotnym czynnikiem w przypadku stacji bazowych i węzłów komunikacyjnych. Seria H5GY może integrować komponenty zasilacza 48 V DC, moduły prostownika, dystrybucję AC/DC, systemy akumulatorów i moduły monitorowania zgodnie z wymaganiami projektu.
Zewnętrzne szafy telekomunikacyjne muszą być zaprojektowane inaczej niż wewnętrzne panele elektryczne. Seria H5GY zapewnia konfigurację szafy zewnętrznej IP55, która pomaga chronić wewnętrzne komponenty elektryczne przed typowym narażeniem środowiskowym.
Zasilanie bateryjne pozwala na kontynuację pracy sprzętu telekomunikacyjnego podczas wybranych przerw w dostawie prądu. Zintegrowana architektura monitorowania może obsługiwać obliczanie pojemności akumulatora, kompensację temperatury, testowanie akumulatora online, automatyczną regulację napięcia i ograniczanie prądu.
Zarządzanie ciepłem jest ważne, ponieważ elektronika mocy i akumulatory mogą różnie reagować na temperaturę. Seria H5GY wykorzystuje technologię izolacji kanałów powietrznych pomiędzy przedziałem sprzętu a przedziałem akumulatora, aby pomóc zmniejszyć wpływ ciepła generowanego przez elektronikę mocy na obszar akumulatora.
Współcześni operatorzy telekomunikacyjni coraz częściej wymagają zdalnego dostępu do informacji o systemie elektroenergetycznym. W zależności od wybranej konfiguracji system obsługuje interfejsy komunikacyjne RS232, RS485, TCP/IP, RJ45 oraz typu dry-contact. Opcjonalnie można także skonfigurować protokoły komunikacyjne CDT, Modbus i IEC 61850.
System można skonfigurować z pamięcią o dużej pojemności, zdolną do przechowywania ponad 500 000 historycznych zapisów usterek i operacji. Może to dostarczyć informacji przydatnych do analizy konserwacji i rozwiązywania problemów.
Wybór szafy zasilającej telekomunikacyjnej powinien opierać się na rzeczywistych obliczeniach obciążenia i wymaganiach miejsca, a nie samej pojemności szafy. Poniższe specyfikacje ilustrują konfigurowalną architekturę dostępną dla systemu HAGOE.
| Element konfiguracji | Parametr techniczny | Konfiguracja |
|---|---|---|
| Typ systemu | Zewnętrzny zintegrowany system zasilania prądem stałym | Standardowa architektura |
| Opcje pojemności | 200A / 300A | Zależne od projektu |
| Ochrona zewnętrzna | IP55 | Standardowe zabezpieczenie szafki |
| Napięcie wejściowe | AC 380V ±20% | Standard |
| Częstotliwość znamionowa | 50 Hz ±10% | Standard |
| Komunikacja | RS232 / RS485 / TCP/IP / styk bezpotencjałowy | Konfigurowalne |
| Moduły ładujące | 10A, 20A, 30A lub inne określone konfiguracje | Wymagany |
| Kontrola baterii | Do 4 modułów | Wymagany |
| Monitorowanie baterii | Do 32 modułów | Fakultatywny |
| Moduł falownika | 1 tys. / 2 tys. / 3 tys. / 5 tys | Fakultatywny |
| Rozmiar szafki | 800 × 600 × 2260 mm lub 2360 mm | Możliwość dostosowania |
Ostateczna ilość prostownika, pojemność baterii, rozmieszczenie wyłączników, konfiguracja wejścia/wyjścia i czas trwania podtrzymania powinny zostać potwierdzone poprzez obliczenia obciążenia projektu przed zakupem.
Podstawowym zastosowaniem jest zewnętrzna infrastruktura komórkowa. Scentralizowana zewnętrzna szafa zasilająca DC może zapewnić konwersję mocy, podtrzymanie bateryjne, dystrybucję i monitorowanie sprzętu komunikacyjnego.
Sieci światłowodowe często obejmują wiele rozproszonych węzłów komunikacyjnych. Zintegrowana szafka zewnętrzna może łączyć konwersję mocy, zasilanie rezerwowe, monitorowanie i dystrybucję w kompaktowym rozwiązaniu.
Sprzęt komunikacyjny i dostępowy wymagający scentralizowanego źródła zasilania prądem stałym może czerpać korzyści ze zdalnego monitorowania, zarządzania baterią i konfigurowalnej dystrybucji.
Częste sprawdzanie odległych lokalizacji może być trudne i kosztowne. Ochrona zewnętrzna, monitorowanie środowiska, zarządzanie akumulatorami i zdalna komunikacja pomagają zmniejszyć zależność od ciągłej ręcznej kontroli.
Kiedy istniejące lokalizacje 3G lub 4G zostaną zmodernizowane do 5G, system zasilania może wymagać uwzględnienia wyższych lub innych wymagań dotyczących obciążenia. Konfigurowalna szafa zasilająca prądu stałego umożliwia inżynierom wspólną ocenę nowego profilu obciążenia, wymagań dotyczących akumulatorów i układu dystrybucji.
Dla operatorów telekomunikacyjnych, wykonawców EPC i integratorów systemów wybór odpowiedniego systemu wymaga czegoś więcej niż tylko porównania nominalnego natężenia prądu. Przed złożeniem zamówienia należy ocenić pięć kluczowych czynników.
Określ ciągłe obciążenie operacyjne i rozważ przyszłą rozbudowę. Pomaga to ustalić, czy odpowiednia jest konfiguracja 200 A, 300 A czy inna.
Pojemność baterii należy obliczyć na podstawie rzeczywistego obciążenia, wymaganego czasu podtrzymania, charakterystyki baterii i lokalnych warunków pracy.
Zidentyfikuj wymaganą liczbę obwodów prądu przemiennego i stałego, pozycje wyłączników, grupy wejść/wyjść i wymagania dotyczące etapowego wyłączania zasilania.
Sprawdź, czy istniejąca platforma zarządzania obiektem wymaga protokołu TCP/IP, RS485, RS232, styków bezpotencjałowych, Modbus lub innej metody komunikacji.
Przy wyborze systemu należy wziąć pod uwagę temperaturę otoczenia, wilgotność, promieniowanie słoneczne, miejsce instalacji, wentylację i dostępność konserwacji.
Proces selekcji oparty na projekcie może pomóc w zapobieganiu zarówno zbyt małym rozmiarom systemów, jak i niepotrzebnej wydajności sprzętu, poprawiając ogólną wartość inwestycji.
HAGOE Electric Technology Co., Ltd. zajmuje się produkcją sprzętu elektrycznego od 2008 roku, a jej asortyment obejmuje systemy zasilania prądem stałym, UPS/EPS, dystrybucję energii, sterowanie automatyką, sprzęt elektryczny nowej energii i powiązane inteligentne systemy zasilania.
W przypadku międzynarodowych nabywców poszukujących producenta lub dostawcy w Chinach model inżynieryjny firmy oparty na fabryce może zapewnić bardziej zintegrowany proces zamówień obejmujący wybór techniczny, produkcję, testowanie, dokumentację i wsparcie eksportowe.
HAGOE integruje usługi badawczo-rozwojowe, inżynieryjne, produkcyjne, testowe i eksportowe. Jej możliwości produkcyjne obejmują produkcję szaf, montaż elektryczny, integrację systemu monitorowania, uruchomienie systemu i kontrolę końcową.
Zgodnie z obowiązującym zakresem produktu i certyfikacji, HAGOE utrzymuje systemy zarządzania ISO9001, ISO14001 i ISO45001 oraz posiada certyfikaty, w tym CCC, CE, CB i RoHS. Firma zgłasza także ponad 34 patenty krajowe.
W przypadku wykonawców, dystrybutorów i integratorów systemów telekomunikacyjnych EPC HAGOE może wspierać wybór techniczny, projektowanie rozwiązań dostosowanych do indywidualnych potrzeb, przygotowanie ofert, śledzenie produkcji, dokumentację inspekcji, koordynację logistyki i zdalne uruchomienie.
Tak. Projekty telekomunikacyjne często różnią się wymiarami szaf, wymaganiami dotyczącymi obciążenia, pojemnością baterii, protokołami komunikacyjnymi, architekturą dystrybucji i warunkami środowiskowymi. Znormalizowana szafa może zatem wymagać dostosowań technicznych przed wdrożeniem.
Serię H5GY można dostosować do wymagań specyficznych projektu, w tym:
HAGOE świadczy również usługi OEM i ODM dla klientów międzynarodowych, umożliwiając wykonawcom telekomunikacyjnym i integratorom systemów opracowanie szafy zasilającej zgodnie ze specyfikacjami projektu, zamiast dostosowywać projekt do sztywnej konfiguracji standardowej.
Służy do dostarczania, dystrybucji, monitorowania i ochrony zasilania prądem stałym dla zewnętrznej infrastruktury telekomunikacyjnej, takiej jak stacje bazowe 5G i 4G, sieci FTTx, sieci dostępowe i sprzęt do transmisji danych.
Seria HAGOE H5GY obsługuje konfiguracje 200A i 300A. Ostateczną pojemność należy wybrać zgodnie z rzeczywistym obciążeniem prądem stałym, przyszłymi wymaganiami dotyczącymi rozbudowy i potrzebami w zakresie zasilania akumulatorowego.
Tak. Architektura systemu obsługuje funkcje komory baterii i zarządzania baterią. Typ, pojemność i ilość baterii należy określić w zależności od wymaganego czasu podtrzymania i obciążenia projektu.
Tak. W zależności od konfiguracji system może obsługiwać interfejsy TCP/IP, RS485, RS232, RJ45 i styki bezpotencjałowe. Można również skonfigurować dodatkowe protokoły komunikacyjne, takie jak Modbus.
Seria H5GY wykorzystuje konfigurację ochrony obudowy zewnętrznej IP55, dzięki czemu system spełnia wymagania środowiskowe zewnętrznych instalacji telekomunikacyjnych.
Tak. HAGOE wspiera dostosowywanie OEM i ODM w zakresie konstrukcji szafy, konfiguracji elektrycznej, interfejsów monitorowania, brandingu, pakowania i powiązanej dokumentacji technicznej.
HAGOE zapewnia dokumentację instalacyjną w języku angielskim, zdalne wskazówki techniczne, pomoc przy uruchomieniu, szkolenia w zakresie obsługi i zdalne rozwiązywanie problemów. Wsparcie dla większych projektów można koordynować zgodnie z wymaganiami projektu.
HAGOE to producent z siedzibą w Wenzhou, Zhejiang, Chiny. Założona w 2008 roku firma integruje usługi badawczo-rozwojowe, produkcyjne, testowe, sprzedażowe i eksportowe.
Niezawodna infrastruktura energetyczna ma kluczowe znaczenie dla utrzymania stabilnych usług komunikacyjnych 5G. Odpowiednio zaprojektowanyZewnętrzny panel zasilania prądem stałym 5Gmoże połączyć konwersję mocy, dystrybucję, podtrzymanie bateryjne, monitorowanie, zarządzanie środowiskiem i ochronę w skoordynowane rozwiązanie zewnętrzne. To zintegrowane podejście może uprościć wdrażanie lokalizacji, jednocześnie spełniając wymagania dotyczące niezawodności nowoczesnych sieci telekomunikacyjnych.
Dzięki konfigurowalnej pojemności, ochronie zewnętrznej IP55, zarządzaniu baterią, zdalnej komunikacji, konfigurowalnej dystrybucji i wsparciu inżynieryjnemu zorientowanemu na projekt, seria H5GY firmy HAGOE zapewnia praktyczną opcję dla operatorów telekomunikacyjnych, wykonawców EPC, dystrybutorów i integratorów systemów. Jeśli planujesz nową lokalizację 5G, modernizujesz istniejącą sieć telekomunikacyjną lub pozyskujesz dostosowany do potrzeb zewnętrznych system zasilania prądem stałym od chińskiego producenta,skontaktuj się z namiaby omówić wymagania dotyczące obciążenia, czas podtrzymania baterii, konfigurację szafy, protokół komunikacyjny i specyfikacje projektu z zespołem inżynierów HAGOE.
