Rozdzielnica wysokiego napięcia 10kV

Rozdzielnica 10kV realizuje podstawowe funkcje odbioru, rozdziału, sterowania i zabezpieczenia energii elektrycznej średniego napięcia. W przeciwieństwie do rozdzielnic niskiego napięcia 380 V lub 660 V stosowanych w dalszej dystrybucji, system 10 kV wymaga większej uwagi w zakresie izolacji, przerywania zwarć, blokad mechanicznych, podziału na przedziały i bezpieczeństwa operatora.

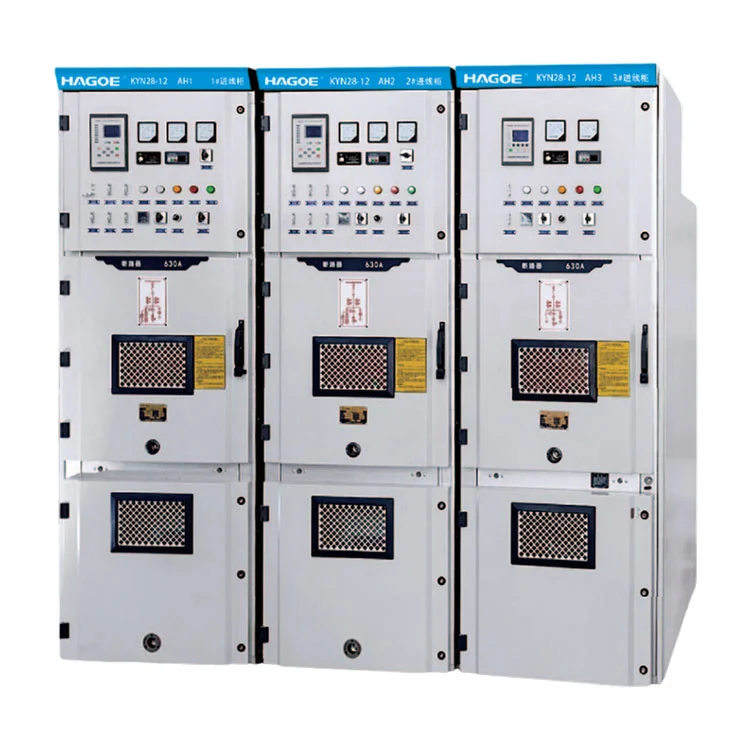

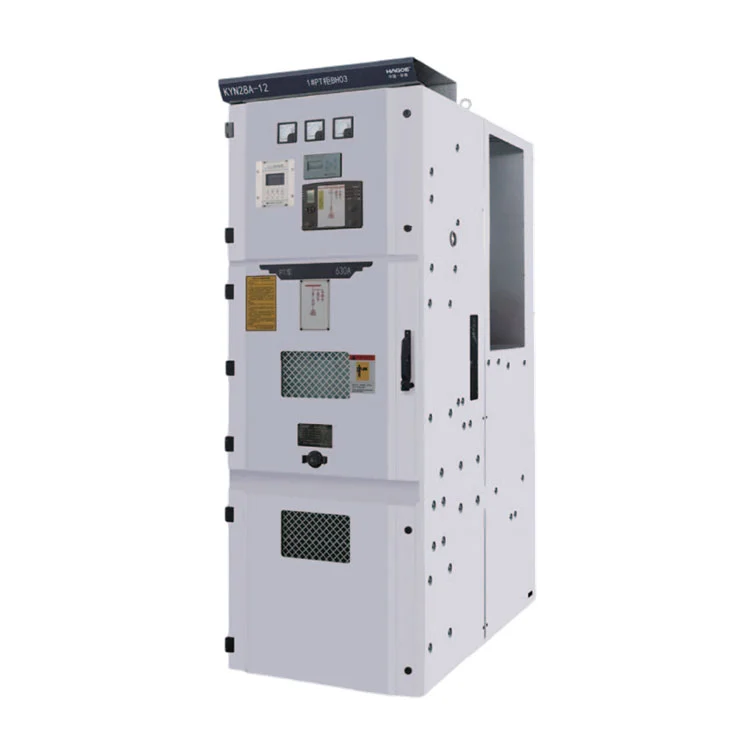

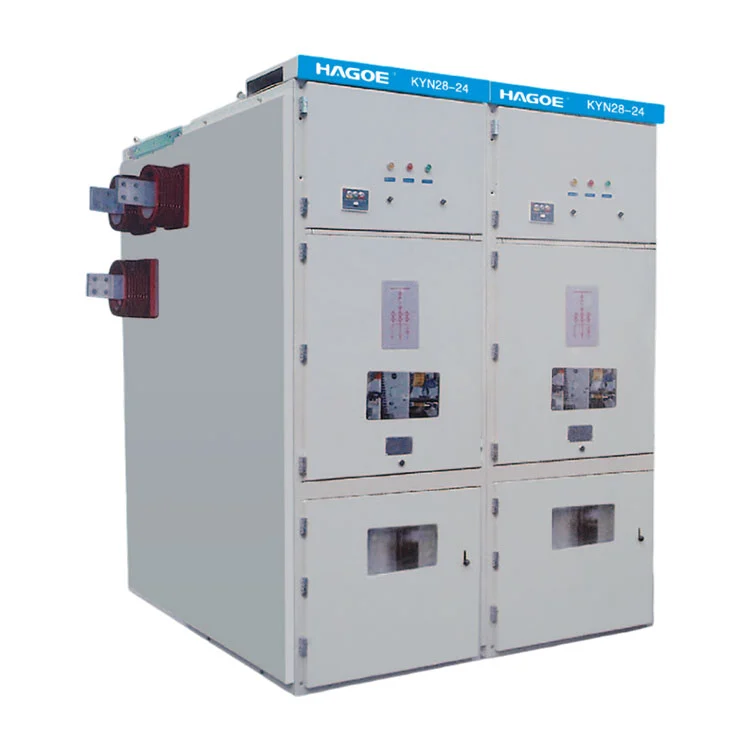

Rozdzielnica wysokiego napięcia HAGOE KYN28-12 10 kV wykorzystuje opancerzoną, wysuwaną, metalową konstrukcję, która oddziela wyłącznik, szynę zbiorczą, kable i obszary sterowania niskiego napięcia na dedykowane przedziały funkcjonalne. Asortyment można skonfigurować pod kątem zasilaczy przychodzących i odpływowych, złączy magistralnych, zastosowań PT i innych wymagań systemu podstawowego.

W zakładach przemysłowych, podstacjach, dużych budynkach i infrastrukturze wymagającej zasilania 10 kV prawidłowa konfiguracja rozdzielnicy średniego napięcia jest ważna nie tylko dla normalnej pracy, ale także dla izolowania uszkodzeń i konserwacji.

Dlaczego warto używać zdejmowanej konstrukcji KYN28-12?

Jedną z kluczowych cech KYN28-12 jest jegowysuwany wózek z wyłącznikiem.

Zamiast montować wyłącznik na stałe wewnątrz szafy, wyłącznik instaluje się jako niezależną, ruchomą jednostkę funkcjonalną. W przypadku projektów wymagających okresowych kontroli, testowania lub wymiany wyłącznika, konstrukcja wyjmowana może ograniczyć prace związane z demontażem w terenie i zapewnić funkcjonalną separację głównego sprzętu przełączającego od innych obszarów szafy.

Rozdzielnica składa się głównie z:stały korpus szafki i wysuwany wózek. Obudowa i wewnętrzne przegrody funkcjonalne montowane są za pomocą połączeń śrubowych, tworząc wyraźnie określone obszary wewnętrzne.

W zależności od konfiguracji projektu w rozdzielnicy można zamontować wózki wyłączników próżniowych lub wyłączniki o stałym obciążeniu.

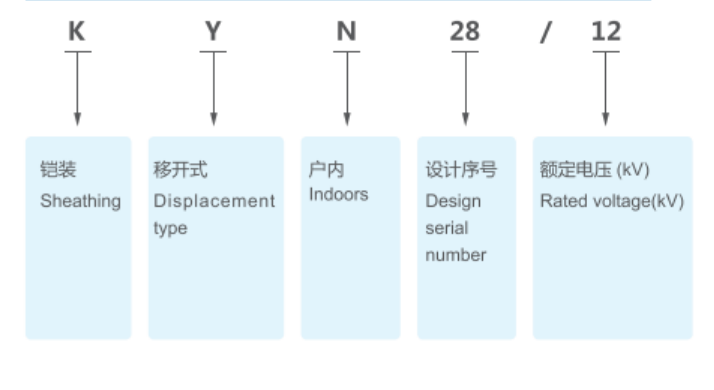

Definicja modelu

Parametr techniczny

Mechaniczna blokada i konstrukcja zapobiegająca nieprawidłowemu działaniu

W przypadku urządzeń 10 kV konstrukcja mechaniczna nie jest jedynie kwestią wykonania szafy.Blokujące i kontrolowane sekwencje operacyjnesą ważnymi elementami konstrukcji rozdzielnic średniego napięcia.

KYN28-12 zawiera mechaniczny układ blokujący, który koordynuje położenie wózka, stan wyłącznika automatycznego i działanie drzwi szafy, pomagając zmniejszyć ryzyko nieprawidłowego działania.

Jest to szczególnie ważne w systemach średniego napięcia, ponieważ nieprawidłowe operacje przełączania mogą spowodować uszkodzenie sprzętu, przerwę w dostawie prądu lub poważne zagrożenie bezpieczeństwa. Dlatego też, wybierając rozdzielnicę 10 kV, kupujący powinni ocenić więcej niż napięcie i prąd znamionowy, w tym:

Typ wyłącznika

Układ blokujący

Układ uziemiający

Poziom izolacji

Projekt przedziału

Schemat ochrony i kontroli

Metalowa konstrukcja zamknięta i stopień ochrony IP4X

KYN28-12 wykorzystujepancerna, metalowa konstrukcja, z obudową szafy i przegrodami wewnętrznymi łączonymi na śruby.

Standardowa obudowa zapewniaStopień ochrony IP4X, natomiast stopień ochrony przedziału wyłącznika wynosi IP2X, gdy drzwi przedziału są otwarte.

Wewnętrzna, podzielona na przedziały konstrukcja utrzymuje szynę zbiorczą, wyłącznik automatyczny i obszary kabli funkcjonalnie oddzielone i pomaga ograniczyć dostęp do komponentów pod napięciem.

Powierzchnia obudowy wykończona jest powłoką z tworzywa sztucznego, która zwiększa odporność na uderzenia mechaniczne i korozję. Materiały szafek i wymagania dotyczące obróbki powierzchni można również sprawdzić zgodnie z warunkami projektu.

Konfiguracja wyłącznika próżniowego

Rozdzielnica próżniowa średniego napięcia KYN28-12 może być skonfigurowana z różnymi typami wyłączników próżniowych zgodnie z wymaganiami projektu, w tymVD4, VVS1, VH1, VK i ZN28przerywacze serii.

Wyłączniki próżniowe nadają się do przełączania i ochrony przed awariami w systemach średniego napięcia. W przeciwieństwie do tradycyjnych wyłączników olejowych, przerywacze próżniowe nie wykorzystują oleju izolacyjnego jako środka gaszącego łuk, co skutkuje różnymi wymaganiami dotyczącymi wielkości sprzętu, warunków konserwacji i pracy.

HAGOE może skonfigurować wyłącznik zgodnie z określoną marką klienta, specyfikacją techniczną projektu i wymaganiami rynku docelowego, zamiast narzucać jedną konfigurację wyłącznika dla każdego projektu.

Jak wybrać system szyn zbiorczych?

KYN28-12 można zastosować w:

Systemy jednoszynowe
Stosunkowo prosta konfiguracja dla konwencjonalnych systemów dystrybucyjnych 10 kV.

Sekcjonowane systemy z pojedynczą szyną zbiorczą
Podział szyn zbiorczych na sekcje może poprawić elastyczność operacyjną i umożliwić obsługę systemu w zależności od różnych warunków obciążenia i zasilania.

Systemy podwójnych szyn zbiorczych
Nadaje się do projektów wymagających większej elastyczności w układach przełączania i działaniu zasilania.

Odpowiednią konfigurację szyn zbiorczych należy określić na podstawie projektu podstacji podstawowej, klasyfikacji obciążenia, układu zasilania rezerwowego i filozofii działania, a nie po prostu wybierać najbardziej złożoną konfigurację.

Różnice inżynieryjne w porównaniu ze zwykłą rozdzielnicą niskiego napięcia

Kiedy w ramach projektu następuje rozdział mocy z sieci 10 kV do systemu niskiego napięcia 380 V/400 V, rozdzielnica 10 kV i rozdzielnica niskiego napięcia zwykle działająróżne funkcje na różnych poziomach sieci elektrycznej.

Na przykład:

Rozdzielnica wysokiego napięcia 10kV
Odbiera, rozprowadza, steruje i chroni zasilanie średniego napięcia.

Transformator
Przekształca średnie napięcie 10 kV na napięcie wymagane przez znajdujące się poniżej systemy niskiego napięcia.

Rozdzielnica niskiego napięcia GGD / GCS / MNS
Obsługuje dystrybucję niskiego napięcia, sterowanie MCC oraz dalsze obciążenia silnika i mocy.

Dlatego rozdzielnicy 10 kV nie należy postrzegać po prostu jako „wersji o wyższym napięciu” szafy niskiego napięcia. Należy do innego poziomu napięcia i architektury zabezpieczeń w systemie dystrybucji energii elektrycznej.

Środowisko aplikacji i granice inżynieryjne

Standardowe warunki świadczenia usług obejmują:

• Temperatura powietrza otoczenia:-15°C do +40°C
• Średnia dzienna wilgotność względna:≤95%
• Średnia miesięczna wilgotność względna:≤90%
• Wysokość:≤2000m
• Intensywność sejsmiczna:≤8°
• Urządzenia nie należy instalować w miejscach zagrożonych pożarem lub wybuchem, dużym zanieczyszczeniem, silną korozją chemiczną lub silnymi wibracjami.

W przypadku lokalizacji na dużych wysokościach, obszarów przybrzeżnych, platform morskich lub innych specjalnych środowisk, podczas przygotowywania umowy technicznej należy ponownie potwierdzić wymagania dotyczące izolacji, wzrostu temperatury, ochrony przed korozją i dostosowania do środowiska.

Kontrola jakości

Kontrola jakości rozdzielnic średniego napięcia nie może polegać wyłącznie na końcowej kontroli wizualnej. HAGOE działa w ramachISO9001, ISO14001 i ISO45001systemy zarządzania i stosuje kontrolę procesu od przychodzących materiałów i produkcji mechanicznej po montaż komponentów i testowanie kompletnych szaf.

W przypadku rozdzielnicy wysokiego napięcia KYN28-12 10 kV kluczowe punkty kontrolne obejmują:

Wymiary szafy i wytrzymałość mechaniczna

Konstrukcja przedziału i stopień ochrony

Obsługa wózka z wyłącznikiem automatycznym

Połączenia szyn zbiorczych i pierwotnych

Dodatkowe okablowanie sterujące

System uziemiający

Prześwit izolacji

Fabryczne testy elektryczne

Dokumentacja projektowa produktu obejmuje obowiązująceIEC, GB i odpowiednie wymagania norm międzynarodowych. Konkretne standardy i elementy testowe można potwierdzić zgodnie z rynkiem docelowym i specyfikacją techniczną projektu.

Często zadawane pytania

1. Do czego służy rozdzielnica wysokiego napięcia 10kV?

Rozdzielnica wysokiego napięcia 10 kV służy do odbioru, dystrybucji, sterowania, monitorowania i ochrony energii średniego napięcia w podstacjach, zakładach przemysłowych, projektach infrastrukturalnych i innych zastosowaniach związanych z dystrybucją 10 kV.

2. Co to jest rozdzielnica KYN28-12?

KYN28-12 to opancerzona, wysuwna rozdzielnica w obudowie metalowej, zaprojektowana dla trójfazowych systemów prądu przemiennego 3,6–12 kV i zwykle wyposażona w wysuwne wózki wyłączników próżniowych.

3. Czy KYN28-12 można stosować w podstacji 10kV?

Tak. Dystrybucja 10 kV jest typowym zastosowaniem KYN28-12. Panele przychodzące, wychodzące, łączniki magistralowe i inne panele funkcjonalne można skonfigurować zgodnie z głównym systemem podstacji.

4. Jakie wyłączniki można zamontować w rozdzielnicy próżniowej średniego napięcia KYN28-12?

Zgodnie z konfiguracją produktu, KYN28-12 może pomieścić wyłączniki próżniowe VD4, VVS1, VH1, VK i ZN28, a także przełączniki stałego obciążenia zgodnie z wymaganiami projektu.

5. Jaki jest stopień ochrony KYN28-12?

Standardowa obudowa zapewnia stopień ochrony IP4X. Przedział wyłącznika zapewnia stopień ochrony IP2X, gdy jego drzwi są otwarte.

6. Jakie układy szyn zbiorczych są dostępne?

KYN28-12 można skonfigurować dla systemów z pojedynczą szyną zbiorczą, podzielonymi na pojedyncze szyny zbiorcze lub z podwójnymi szynami zbiorczymi, w zależności od wymaganej niezawodności zasilania i sposobu działania.
