Rozdzielnica wysokiego napięcia 35kV

Systemy 35 kV są powszechnie stosowane w dużych obiektach przemysłowych, regionalnych podstacjach, zakładach wytwarzania energii i innych zastosowaniach wymagających większej wydajności przesyłu i dystrybucji energii. W porównaniu z systemami 10 kV rozdzielnice 35 kV wymagają większej uwagi w zakresie koordynacji izolacji, drogi upływu, wydajności przełączania, niezawodności mechanicznej i bezpieczeństwa operacyjnego.

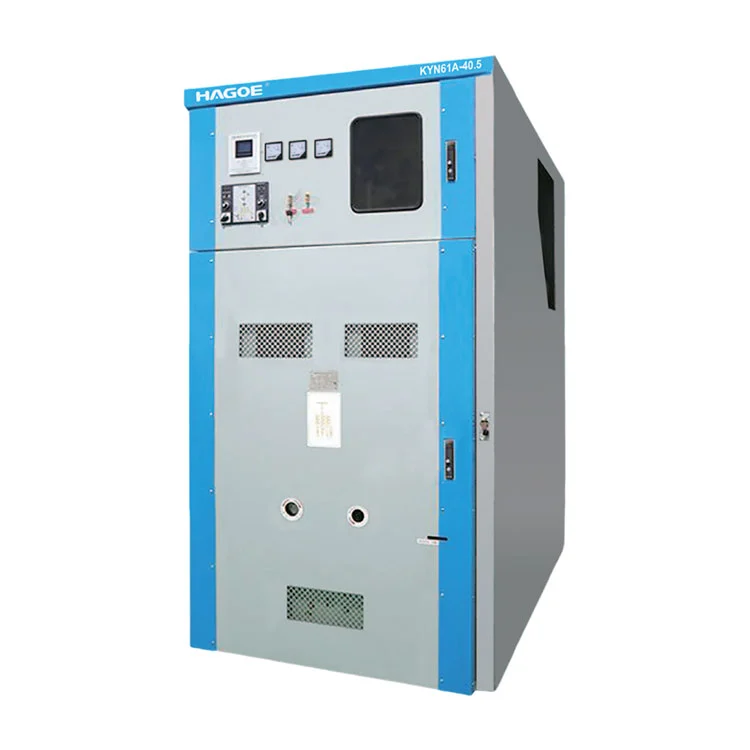

Hagoe ElectricRozdzielnica wysokiego napięcia KYN61-40.5 35kVprzyjmuje opancerzoną, wysuwaną, metalową konstrukcję. Główne sekcje funkcjonalne, w tym wyłącznik, szyna zbiorcza, przyłącza kablowe i przedziały sterujące, są rozmieszczone jako oddzielne obszary funkcjonalne, aby wspierać zorganizowaną obsługę i konserwację.

Konstrukcja wysuwna jest szczególnie odpowiednia do systemów dystrybucyjnych wymagających regularnego przełączania i konserwacji. Wózek wyłącznika można przemieszczać między położeniem roboczym a stanowiskiem testowym zgodnie z wymaganiami operacyjnymi i konserwacyjnymi, co pomaga zmniejszyć wpływ serwisowania sprzętu na cały system dystrybucyjny.

Projekt konstrukcyjny zapewniający bezpieczniejszą konserwację

Projekt rozdzielnicy wysokiego napięcia 35 kV skupia się nie tylko na ochronie obudowy, ale także na wewnętrznym zarządzaniu obszarami funkcjonalnymi wysokiego napięcia poprzezobudowa metalowa, separacja pancerna i konstrukcja wysuwana.

W przypadku zastosowań inżynieryjnych ta konfiguracja spełnia trzy wymagania praktyczne.

Separacja funkcjonalna:Szyny zbiorcze wysokiego napięcia, wyłączniki automatyczne i obszary połączeń kablowych są rozmieszczone jako dedykowane sekcje, co pomaga zachować wyraźny rozdział między różnymi funkcjami elektrycznymi.

Dostęp konserwacyjny:Wysuwany wózek wyłącznika umożliwia operatorom i personelowi konserwacyjnemu przemieszczanie wyłącznika do wymaganej pozycji w celu kontroli lub serwisowania bez demontażu całej obudowy rozdzielnicy.

Bezpieczeństwo operacyjne:Metalowa konstrukcja zapewnia fizyczną separację od wewnętrznych komponentów pod napięciem. Układ mechaniczny można również skoordynować z wymogami projektu dotyczącymi blokad elektrycznych i mechanicznych.

Rozdzielnica 35 kV to coś więcej niż konwencjonalna szafa rozdzielcza. W zależności od pierwotnego projektu elektrycznego można go skonfigurować dla pól zasilających wchodzących i wychodzących, łączników magistralnych i innych obwodów funkcjonalnych. Współpracuje z przekaźnikami zabezpieczeniowymi, systemami pomiarowymi, monitorującymi i automatyką w celu sterowania i dystrybucji energii elektrycznej.

Typowe zastosowania obejmują:

• Podajniki wejściowe i odpływowe stacji 35 kV
• Systemy dystrybucji wysokiego napięcia dla obiektów przemysłowych
• Układy zasilania pomocniczego i rozdzielczego w elektrowniach
• Zakłady górnicze i produkcyjne na dużą skalę
• Regionalne instalacje elektroenergetyczne
• Systemy wysokiego napięcia wymagające częstego przełączania

W przypadku dużych projektów Hagoe Electric może dopasować konfigurację rozdzielnicy do wydajności systemu, parametrów zwarciowych, rozmieszczenia linii zasilających, wymagań ochronnych i dostępnej przestrzeni instalacyjnej, zamiast wybierać szafę wyłącznie na podstawie napięcia znamionowego.

Parametr techniczny

Środowisko usług

• Temperatura otoczenia:Górna granica+40°C, przy średniej dziennej nie przekraczającej+35°C; dolna granica-15°C.
• Wysokość: ≤ 2000 m.
• Wilgotność względna:Średnia dzienna nie przekraczająca95%; średnia miesięczna nie przekraczająca90%.
• Intensywność trzęsienia ziemi:Nie przekraczające8°.
• Ciśnienie pary wodnej:Średnia dzienna nie przekraczająca2,2 kPa; średnia miesięczna nie przekraczająca1,8 kPa.
• Warunki środowiskowe:Miejsce instalacji powinno być wolne odzagrożenie pożarem i wybuchem, poważnym zanieczyszczeniem, korozją chemiczną i silnymi wibracjami.

Dlaczego konfiguracja rozdzielnicy wysuwnej 35 kV?

W przypadku zamówień inżynieryjnych ani stacjonarne, ani wysuwne rozdzielnice wysokiego napięcia nie są powszechnie lepsze. Odpowiednia konfiguracja zależy odstrategia konserwacji, ciągłość działania, częstotliwość przełączania i wymagania serwisowe.

Główne zalety konfiguracji wysuwnej 35 kV obejmują:

Większa elastyczność konserwacji:Wózek wyłącznika można zdjąć z pozycji roboczej w celu przeglądu i serwisowania.

Modułowa konfiguracja funkcjonalna:W ramach tego samego projektu można skonfigurować wiele paneli dla linii zasilających, zasilających, łączników magistralnych i innych obwodów.

Przydatność dla większych systemów dystrybucji:Wiele rozdzielnic można zestawić w zintegrowany system dystrybucyjny dla podstacji, parków przemysłowych i dużych obiektów przemysłowych.

Z tego powodu należy rozważyć wybór rozdzielnicy wysokiego napięcia 35 kVnapięcie znamionowe, prąd znamionowy, zdolność wyłączania zwarciowego, krótkotrwały prąd wytrzymywany, szczytowy prąd wytrzymywany, wymagania dotyczące izolacji, warunki instalacji i konfiguracja zabezpieczeńzamiast porównywać wyłącznie wymiary szafek lub cenę zakupu.

Konfiguracja inżynierska i wsparcie techniczne

Od chwili powstania w 2008 r.Hagoe Electric Technology Co., Ltd.skupiła się na przesyłaniu i dystrybucji energii, energoelektronice i sprzęcie elektrycznym nowej energii. Zponad 18 lat doświadczenia w branży i ponad 34 patenty krajowefirma opracowała zintegrowany system badań i rozwoju, produkcji, testowania i międzynarodowego serwisu.

W przypadku projektów rozdzielnic 35 kV nasze wsparcie inżynieryjne obejmuje więcej niż tylko produkcję sprzętu. W oparciu o podstawowe informacje o systemie klienta nasz zespół techniczny może pomóc w:

Parametry systemu → Konfiguracja rozdzielnicy → Schemat podstawowy → Zabezpieczenie wtórne → Układ pól → Warunki instalacji → Testy fabryczne → Dostawa projektu

Baza produkcyjna jest wyposażona wWycinarki laserowe Trumpf, giętarki CNC AMADA, zautomatyzowany sprzęt do wykrawania i sprzęt do testowania elektrycznego, wspieranie produkcji szaf, produkcji strukturalnej i testowania produktów.

Hagoe Electric działa również w oparciu o systemy zarządzania ISO9001, ISO14001 i ISO45001 i utrzymuje funkcje zgodności produktów, w tym CCC, CE, CB i RoHS, dostarczając dokumentację pomocniczą dla projektów na różnych rynkach.

Często zadawane pytania

1. Co to jest rozdzielnica wysokiego napięcia 35 kV?

Rozdzielnica wysokiego napięcia 35 kV to opancerzona, wysuwna rozdzielnica wysokiego napięcia w metalowej obudowie, przeznaczona do trójfazowych systemów prądu przemiennego 40,5 kV, 50 Hz. Stosowany jest głównie do odbioru, dystrybucji, sterowania, ochrony i monitorowania mocy.

2. Gdzie zwykle stosuje się rozdzielnice 35 kV?

Typowe zastosowania obejmują elektrownie, podstacje, duże obiekty przemysłowe, kopalnie i inne instalacje wymagające odbioru i dystrybucji energii klasy 35 kV.

3. Dlaczego warto stosować rozdzielnice wysuwne?

Konstrukcja wyjmowana ułatwia konserwację, testowanie i wymianę wyłącznika, jednocześnie wspierając standardowe zarządzanie sprzętem w większych systemach dystrybucyjnych.

4. Jakie warunki środowiskowe obsługuje panel rozdzielnicy wewnętrznej vcb KYN61-40.5 33kv?

Standardowe warunki pracy obejmują wysokość do 2000 m i zakres temperatur otoczenia od -15°C do +40°C, wraz z określoną wilgotnością i warunkami środowiskowymi. Środowiska specjalne należy potwierdzić podczas prac inżynierskich nad projektem.

5. Czy Hagoe Electric może dostosować system rozdzielnicy 35 kV?

Tak. Konfigurację szafy, układy zasilania wchodzącego i wychodzącego, główne schematy elektryczne, sterowanie wtórne i konfiguracje zabezpieczeń można dopasować do wymagań projektu.

6. Jakie dokumenty można dostarczyć do projektu 35kV?

W zależności od wymagań projektu Hagoe Electric może dostarczyć dokumentację techniczną, dokumenty certyfikacyjne, raporty z inspekcji, dokumentację fabryczną i odpowiednią dokumentację techniczną do przeglądu technicznego, zaopatrzenia i akceptacji projektu.
