Seria HAGOE H5GYZewnętrzny panel zasilania prądem stałym 5Gintegruje dystrybucję AC/DC, konwersję mocy 48 V DC, zarządzanie baterią, monitorowanie, zarządzanie temperaturą i ochronę przeciwprzepięciową w szafie zewnętrznej. ZKonfiguracje 200A i 300A, stopień ochrony IP55, komunikacja TCP/IP i zdalne monitorowaniejest przeznaczony do stacji bazowych 5G, FTTx, sprzętu do transmisji danych i dostępu, gdzie wymagane jest stabilne zasilanie prądem stałym.
A Zewnętrzny panel zasilania prądem stałym 5Gto więcej niż konwencjonalny panel DC instalowany na zewnątrz. Sprzęt zasilający telekomunikacyjny musi utrzymywać stabilną moc wyjściową prądu stałego, radząc sobie z wahaniami temperatury, wilgocią, kurzem, przepięciami piorunowymi, starzeniem się baterii, ograniczoną przestrzenią instalacyjną i wymaganiami dotyczącymi zdalnej konserwacji.
TheSeria HAGOE H5GYopiera się na zintegrowanej architekturze z jedną szafą, łączącej dystrybucję AC/DC, moc prostownika, zarządzanie baterią, monitorowanie, zarządzanie temperaturą i funkcje zabezpieczające w jednej szafie zewnętrznej. Ta konfiguracja ma na celu uproszczenie instalacji w witrynie i wsparcie ciągłej pracy5G, 4G, FTTxi inny sprzęt komunikacyjny.

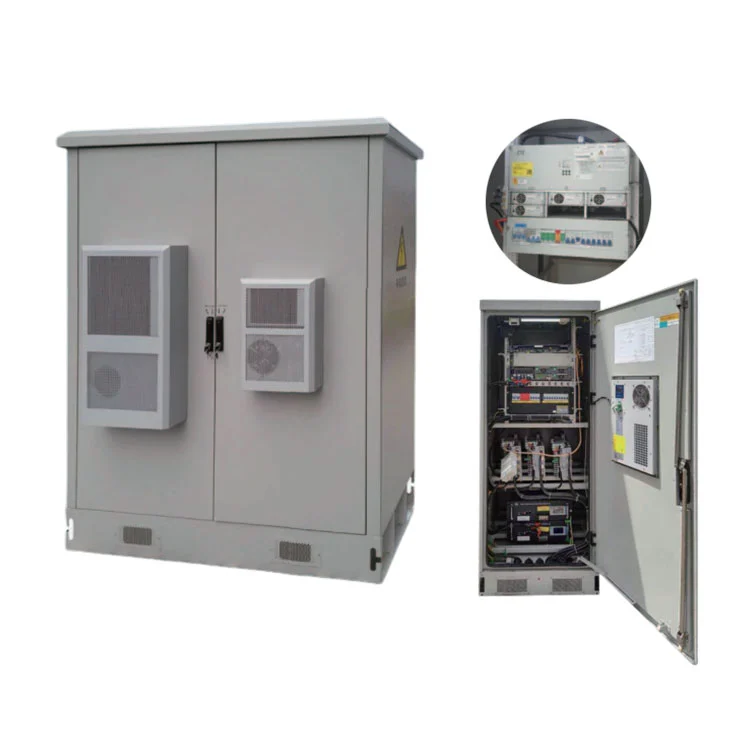

Seria HAGOE H5GY— Zintegrowane rozwiązanie zewnętrznego zasilania prądem stałym dla obiektów telekomunikacyjnych 5G/4G.
Łączy dystrybucję AC/DC, prostownik, zarządzanie baterią, monitorowanie i zarządzanie temperaturą w jednej szafie IP55.
Zasilacz 48 V DC do montażu na słupie serii H5GYzostał zaprojektowany wokół48 V prądu stałegoarchitektura zasilania powszechnie stosowana w sprzęcie telekomunikacyjnym. System może integrowaćSeria H48Swbudowany zasilacz DC48V, moduł monitorujący, moduły prostownicze, dystrybucję AC/DC i system akumulatorowy zgodnie z wymaganą konfiguracją.
Dla wykonawców usług telekomunikacyjnych i integratorów systemów oznacza to, że szafę zasilającą można skonfigurować zgodnie z rzeczywistym profilem obciążenia, zamiast narzucać każdemu projektowi stałą konfigurację.
Komora sprzętu i komora baterii przyjmujątechnologia izolacji kanałów powietrznychdo oddzielenia środowisk pracy energoelektroniki i akumulatorów. Pomaga to zmniejszyć wpływ ciepła generowanego przez część zasilającą na komorę baterii.
System można również skonfigurować z funkcjami monitorowania środowiska i kontroli temperatury. W przypadku projektów narażonych na działanie wysokich temperatur otoczenia lub znacznych wahań temperatury w dzień i w nocy, zarządzanie temperaturą staje się ważnym elementem niezawodności akumulatora i systemu.
Zintegrowana architektura monitorowania obsługuje funkcje takie jakobliczanie pojemności akumulatora, kompensacja temperatury, testowanie akumulatora online, automatyczna regulacja napięcia i ograniczenie prądu.
Funkcje te pozwalają operatorom monitorować stan pracy systemu prądu stałego i akumulatora, zamiast polegać wyłącznie na kontroli lokalnej. Parametry związane z akumulatorem można włączyć do ogólnego systemu monitorowania zgodnie z wybraną konfiguracją.
System zapewniafunkcja oszczędzania energii podczas snudla miejsc komunikacyjnych, gdzie warunki obciążenia zmieniają się w czasie. Celem jest zmniejszenie niepotrzebnego zużycia energii przy jednoczesnym utrzymaniu wymaganego zasilania sprzętu komunikacyjnego.
Jest to szczególnie istotne w przypadku rozproszonych obiektów telekomunikacyjnych, w których wiele szaf działa w sposób ciągły, a zużycie energii kumuluje się w dużej liczbie lokalizacji.

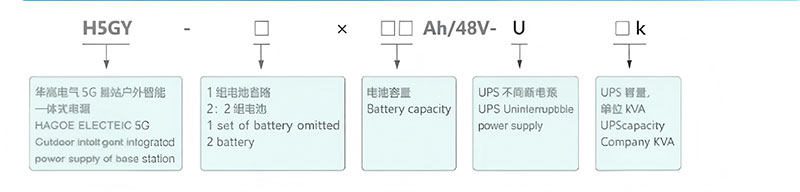

| Rzeczy | Parametry techniczne | Wymagane / opcjonalne |
|---|---|---|
| Znamionowe napięcie wejściowe | AC 380 V ±20% | — |
| Częstotliwość znamionowa | 50 Hz ±10% | — |
| Znamionowe napięcie wyjściowe | DC 110 V / DC 220 V | — |
| Zakres napięcia wyjściowego | DC 90–130 V / DC 180–260 V | — |
| Moduł ładowania | HG-T, HG-Z, HG-F | Wymagany |
| Prąd modułu ładującego | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Wymagany |
| Moduł kontroli akumulatora | HG-X: Do 4 modułów (≤4) | Wymagany |
| Moduł izolacji odgałęzionej | HG-I: Do 16 modułów (≤16) | Fakultatywny |
| Moduł falownika | HG-N1K(1 tys., 2 tys., 3 tys., 5 tys.) | Fakultatywny |
| Moduł wartości przełączania | HG-K: Do 16 modułów (≤16) | Fakultatywny |
| Rozmiar korpusu szafki | 800 × 600 × 2260 mm(lub 2360 mm) | Niestandardowe i konfigurowalne |
| Moduł monitorowania akumulatora | Do 32 modułów (≤32) | Fakultatywny |
Konfiguracja może obejmować moduły monitorujące, moduły prostownika, dystrybucję AC/DC, styki bezpotencjałowe i konstrukcje stojaków zgodnie z wymaganiami projektu.
Sekcja dystrybucji może obsłużyć doPozycje montażowe wyłącznika automatycznego 24P AC/DC, z określonym przydziałem prądu przemiennego i stałego w zależności od wybranej konfiguracji szafy.
Architektura monitorowania i sterowania może obsługiwać6 wejść i 6 wyjśćz możliwością dostosowania przypisania, wraz z pomiarem mocy prądu przemiennego, wykrywaniem zużycia energii przez wielu użytkowników, wielopoziomową kontrolą wyłączania zasilania iTCP/IPkomunikacja.
Uwaga inżynierska:Ostateczną ilość prostownika, pojemność akumulatora, konfigurację wejścia/wyjścia i rozmieszczenie wyłączników należy potwierdzić przed wyceną w oparciu o obliczenia obciążenia projektu, wymagania dotyczące czasu podtrzymania i konfigurację sprzętu telekomunikacyjnego.
Przed wybraniem AZewnętrzny panel zasilania prądem stałym 5Gzespoły zakupowe i inżynieryjne powinny potwierdzić pięć parametrów:
Nośność:Przed wybraniem konfiguracji 200 A lub 300 A określ całkowite ciągłe obciążenie DC i oczekiwaną przyszłą rozbudowę.
Wymóg tworzenia kopii zapasowych:Pojemność baterii należy obliczać na podstawie wymaganego czasu podtrzymania, rzeczywistego obciążenia i lokalnych warunków pracy, a nie wybierać wyłącznie na podstawie pojemności szafy.
Układ dystrybucji:Potwierdź wymagane pozycje wyłączników AC/DC, liczbę wejść i wyjść oraz to, czy wiele grup obciążeń wymaga stopniowego wyłączania zasilania.
Protokół komunikacyjny:Sprawdź, czy wymaga tego platforma zarządzania witrynąTCP/IP, RS485, RS232lub interfejsy alarmowe ze stykiem bezpotencjałowym.
Warunki środowiskowe:Przy wyborze konfiguracji zarządzania ciepłem szafy należy wziąć pod uwagę temperaturę otoczenia, wilgotność, nasłonecznienie, miejsce instalacji i warunki konserwacji.
Ta metoda selekcji oparta na projekcie pozwala uniknąć zarówno zbyt małych rozmiarów systemów, jak i niepotrzebnej wydajności sprzętu.
W przypadku standardowych systemów naściennych lub kompaktowych systemów prądu stałego HAGOE zapewnia dokumentację instalacyjną w języku angielskim i zdalne wskazówki techniczne.
W przypadku średniej wielkości paneli prądu stałego i kompletnych szaf elektrycznych inżynierowie mogą zapewnić wsparcie w zakresie instalacji i uruchomienia zgodnie z ustaleniami projektu. W przypadku większych projektów podstacji, fotowoltaiki lub EPC HAGOE może przygotować dedykowany plan instalacji i uruchomienia oraz skoordynować uruchomienie sprzętu z ogólnym harmonogramem budowy.
Wsparcie instalacji obejmujeszkolenie w zakresie obsługi, wskazówki dotyczące uruchomienia i zdalne rozwiązywanie problemów, pomagając zespołowi konserwacyjnemu klienta zapoznać się z rutynową obsługą.
TheZewnętrzna szafa zasilająca/IOPU serii H5GYmoże być używany jako zewnętrzna platforma zasilania prądem stałym w miejscach komunikacji komórkowej, gdzie sprzęt wymaga stabilności48 V prądu stałegozasilanie i podtrzymanie bateryjne.
W przypadku rozproszonych węzłów światłowodowych i komunikacyjnych zintegrowana konstrukcja szafy może łączyć konwersję mocy, podtrzymanie bateryjne, monitorowanie i dystrybucję w ramach kompaktowej instalacji zewnętrznej.
System może obsługiwać sprzęt komunikacyjny i dostępowy wymagający scentralizowanego działania48 V prądu stałegoźródło zasilania ze zdalnym monitorowaniem i interfejsami alarmowymi.
IP55ochrona, monitorowanie środowiska, zarządzanie baterią i opcje zabezpieczenia przed kradzieżą sprawiają, że system nadaje się do miejsc, w których regularna inspekcja ręczna jest ograniczona.
W przypadku modernizacji istniejących lokalizacji 3G/4G do 5G system można skonfigurować zgodnie z nowymi wymaganiami dotyczącymi obciążenia, układu dystrybucji i wymagań dotyczących zasilania awaryjnego.
Od tego czasu firma HAGOE zajmuje się produkcją sprzętu elektrycznego2008, obejmującej produkty obejmujące systemy zasilania prądem stałym i UPS/EPS, dystrybucję energii, sterowanie automatyką i sprzęt elektryczny nowej generacji. Umożliwia to koordynację projektów telekomunikacyjnych z powiązanymi systemami elektrycznymi za pośrednictwem jednego zespołu inżynierów.
Firma posiada własną bazę produkcyjną i integruje sięUsługi badawczo-rozwojowe, inżynieryjne, produkcyjne, testowe i eksportowe. Produkty standardowe mogą być dostarczane wraz z niestandardowymi wymiarami szaf, układami dystrybucji, interfejsami komunikacyjnymi i konfiguracjami monitorowania.

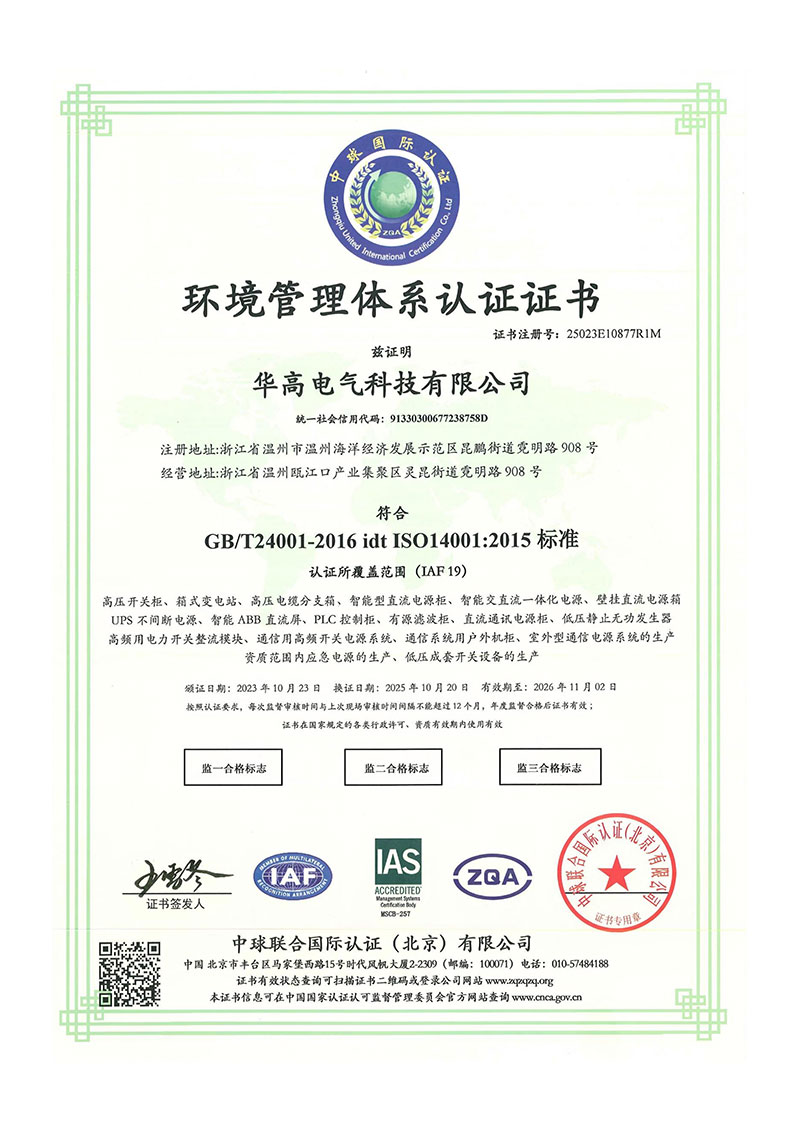

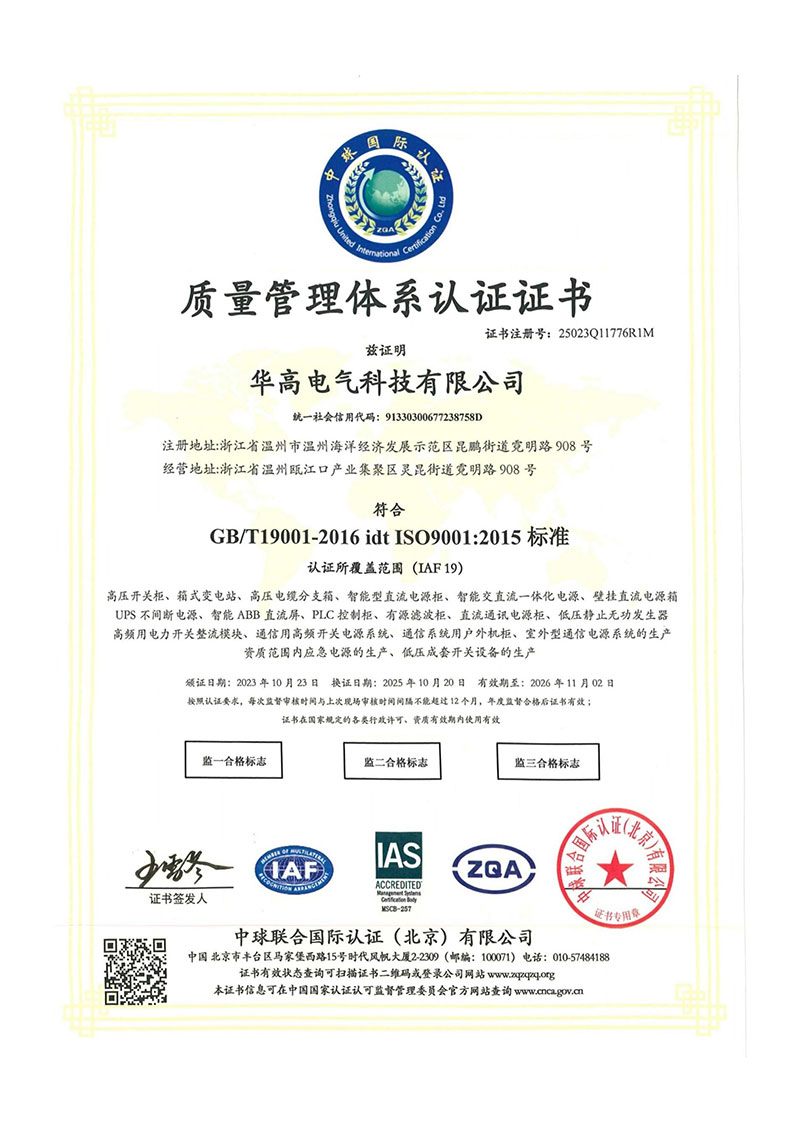

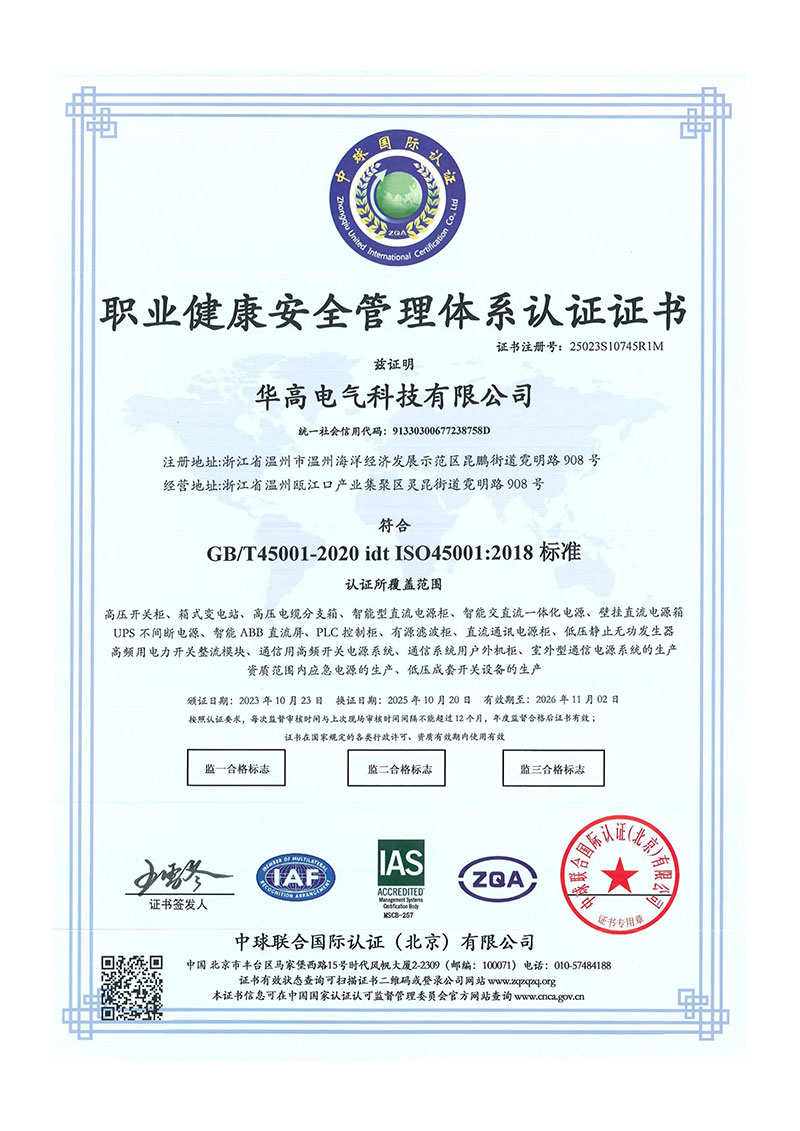

HAGOE uzyskałPonad 34 patenty krajoweoraz utrzymuje certyfikaty i systemy zarządzania, w tymISO9001, ISO14001, ISO45001, CCC, CE, CB i RoHSzgodnie z obowiązującym produktem i zakresem certyfikacji.
W przypadku zamówień międzynarodowych dokumenty techniczne mogą obejmować instrukcje produktów, rysunki elektryczne, raporty z inspekcji, dokumenty certyfikacyjne, listy pakowania i instrukcje instalacji.
Wykonawcom, dystrybutorom i integratorom systemów telekomunikacyjnych EPC firma HAGOE zapewnia dobór techniczny, projektowanie rozwiązań dostosowanych do indywidualnych potrzeb, wsparcie ofertowe, śledzenie produkcji, dokumentację inspekcji, koordynację logistyki i wsparcie podczas zdalnego uruchamiania.
W przypadku standardowego doboru i podstawowych schematów dystrybucji mocy zespół inżynierów może zwykle dostarczyć wstępną konfigurację i wycenę1 dzień roboczy. Bardziej złożone projekty niestandardowe oceniane są pod kątem zakresu technicznego.
HAGOE Electric Technology Co., Ltd.została założona w2008w Wenzhou, Zhejiang, Chiny, posiadająca możliwości produkcyjne i inżynieryjne obejmujące dystrybucję energii, energoelektronikę, nową energię i inteligentne systemy zasilania.
W przypadku zewnętrznych systemów zasilania telekomunikacyjnego produkcja obejmuje wykonanie szaf, montaż elektryczny, integrację systemu monitorowania, uruchomienie systemu i kontrolę końcową. Baza produkcyjna jest wyposażona wWycinarki laserowe TRUMPF, giętarki CNC AMADA, zautomatyzowane urządzenia do wykrawania rewolwerowego, linie produkcyjne SMT i inteligentne systemy testowania starzenia, wraz ze sprzętem do EMC, ochrony IP i testów środowiskowych.
Firma działa podISO9001, ISO14001 i ISO45001systemów zarządzania i opracowuje produkty zgodnie z obowiązującymi wymaganiami GB i IEC. Raporty z inspekcji specyficzne dla projektu, certyfikaty i dokumentacja techniczna mogą być dostarczone zgodnie z wymaganiami klienta.
TheZintegrowany zewnętrzny system zasilania prądem stałym serii H5GYmożna dostosować dla operatorów telekomunikacyjnych, wykonawców EPC, dystrybutorów i integratorów systemów, którzy wymagają konfiguracji specyficznej dla projektu.
Dostosowanie może obejmowaćkonstrukcja szafy, wygląd, logo, opakowanie, układ dystrybucji, interfejsy monitorujące, konfiguracja komunikacji i wybrane elementy elektryczne. HAGOE świadczy również usługi OEM/ODM dla klientów międzynarodowych i może koordynować zindywidualizowaną dokumentację techniczną z dostarczonym sprzętem.
Tak. TheSeria H5GYZewnętrzny panel zasilania prądem stałym 5G został specjalnie zaprojektowany do zastosowań związanych z zasilaniem komunikacji zewnętrznej, w tym5G, 4G, FTTx, sprzęt do transmisji danych i dostęp. The48 V prądu stałegoarchitektura, integracja akumulatorów, monitorowanie i ochrona szafek zewnętrznych sprawiają, że nadaje się do infrastruktury energetycznej obiektów telekomunikacyjnych.
Dostarczone informacje konfiguracyjne H5GY/H48S obejmują200A i 300Akonfiguracje systemu. Ostateczną pojemność należy wybrać zgodnie z rzeczywistym obciążeniem prądem stałym, wymaganiami dotyczącymi rozbudowy i projektem zasilania akumulatorowego.
Architektura systemu obsługuje funkcje komory baterii i zarządzania baterią. Rzeczywisty typ, pojemność i ilość baterii należy potwierdzić zgodnie z wymaganym czasem podtrzymania i obliczeniem obciążenia projektu.
Tak. W zależności od wybranej konfiguracji interfejsy komunikacyjne obejmująTCP/IP, RS485, RS232i suche kontakty. Funkcje monitorowania można skonfigurować dla platformy zdalnego zarządzania projektem.
Tak. Konfiguracja produktu obsługujeOchrona odgromowa AC, DC i sygnałowa, z zabezpieczeniem przeciwprzepięciowym B+C dostępnym zgodnie z konfiguracją projektu.
Tak. HAGOE zapewniaOEM/ODMi dostosowywanie inżynieryjne obejmujące konstrukcję szafy, konfigurację elektryczną, interfejsy monitorowania, branding, opakowanie i powiązaną dokumentację techniczną.
Dostarczona konfiguracja określaIP55ochrona szafki zewnętrznej.
Tak. HAGOE zapewnia instrukcje instalacji w języku angielskim, zdalne wskazówki techniczne i wsparcie przy uruchomieniu. W przypadku większych lub bardziej złożonych projektów można również zorganizować wsparcie na miejscu, w zależności od zakresu projektu.
W zależności od zamówienia i wymagań projektu, HAGOE może dostarczyć instrukcje obsługi produktów, rysunki elektryczne, raporty z inspekcji, dokumenty certyfikacyjne, listy przewozowe i inną dokumentację techniczną wymaganą do realizacji projektu.
Tak. HAGOE nie narzuca uniwersalnego obowiązkowego MOQ.Jedna jednostkamożna zamówić dla produktów standardowych, natomiast projekty niestandardowe wyceniane są pod kątem wymaganej konfiguracji.
HAGOE jestproducentz siedzibą w Wenzhou, Zhejiang, Chiny, założona w2008. Firma integruje usługi badawczo-rozwojowe, produkcyjne, testowe, sprzedażowe i eksportowe oraz posiada własne zakłady produkcyjne.
W przypadku standardowych produktów dostępnych w magazynie wysyłka może zostać zorganizowana tak szybko, jak to możliwe3 dni roboczepo dokonaniu płatności, w zależności od dostępności towaru. Zwykle wymagają tego standardowe zamówienia seryjne7–10 dni roboczych, podczas gdy zamówienia niestandardowe zazwyczaj tego wymagają15–30 dni roboczych, w zależności od konfiguracji i złożoności projektu.
