Panel zasilania DC HAGOE GZDWzapewnia niezawodne zasilanie pomocnicze DC dla podstacji, elektrowni i systemów przemysłowych, z wyjściem 110 V/220 V, modułowym ładowaniem i inteligentnym monitorowaniem.
Panel zasilania DC HAGOE GZDWto zintegrowany system zasilania pomocniczego prądu stałego przeznaczony dla podstacji, elektrowni, obiektów przemysłowych i krytycznej infrastruktury elektrycznej. Opracowany przezHAGOE Electric Technology Co., Ltd., producenta sprzętu zasilającego z siedzibą w2008,Seria GZDWłączy konwersję AC/DC, zarządzanie ładowaniem akumulatorów, dystrybucję prądu stałego, monitorowanie izolacji i inteligentny nadzór systemu w jednej szafie.
W odróżnieniu od prostej szafki z ładowarką prądu stałego,systemu GZDWzostał zaprojektowany jako kompletne rozwiązanie zasilania prądem stałym. Zapewnia stabilne zasilanie prądem stałym do ochrony przekaźników, pracy rozdzielnic, sprzętu automatyki, systemów komunikacyjnych i innych obwodów wtórnych, które wymagają ciągłej dostępności zasilania.
System obsługuje wiele konfiguracji akumulatorów, w tym:
GZDW Panel zasilania kwasowo-ołowiowego prądu stałego
Panel zasilania litowo-prądowego GZDW
GZDW Panel zasilania Ni-Cd DC
Można go również konfigurować jakoSzafy ładujące 48V DC, Szafy ładujące 110 V DCISzafy ładujące 220V DCzgodnie z wymaganiami napięciowymi różnych zastosowań.
Dzięki modułowym ładowarkom, inteligentnemu monitorowaniu i licznym opcjom komunikacji,Seria GZDWzapewnia elastyczną platformę zasilania prądem stałym dla krajowych i zagranicznych projektów EPC.
W nowoczesnych podstacjach i przemysłowych systemach elektrycznych niezawodność zasilania prądem stałym wpływa bezpośrednio na działanie przekaźników zabezpieczeniowych, wyłączników i urządzeń automatyki.
ThePanel zasilania DC GZDWintegruje następujące sekcje funkcjonalne:
Wejście AC i prostowanie
System konwertujeAC380Vmoc wejściową na stabilne wyjście DC poprzez wysokowydajne moduły ładujące. Wiele modułów ładujących może działać równolegle, co poprawia redundancję i elastyczność konserwacji.
Ładowanie i zarządzanie akumulatorami
System obsługuje funkcje ładowania podtrzymującego, ładowania wyrównawczego i zarządzania akumulatorem. W zależności od wymagań projektu można wybrać różne typy akumulatorów, w tym akumulatory kwasowo-ołowiowe, litowe i Ni-Cd.
Dystrybucja prądu stałego
Wyjście prądu stałego jest rozprowadzane poprzez niezależne obwody zasilające z funkcjami zabezpieczającymi i monitorującymi, zapewniając niezawodne zasilanie urządzeń wtórnych.
Nadzór systemu
Inteligentna jednostka monitorująca w sposób ciągły rejestruje warunki pracy, alarmy i zdarzenia historyczne, pomagając operatorom identyfikować stan systemu i wymagania konserwacyjne.
TheHG-E5(7 cali) iHG-E6Systemy monitorowania (10,4 cala) reprezentują ewolucję firmy HAGOE od tradycyjnych systemów prądu stałego sterowanych kluczem do inteligentnych przemysłowych platform sterowania dotykowego.
System monitorowania obsługuje różne architektury systemów DC:
Bateria pojedyncza z pojedynczą ładowarką, Bateria pojedyncza z podwójnymi ładowarkami, Akumulatory podwójne z pojedynczą ładowarką, Akumulatory podwójne z podwójnymi ładowarkami
Kolorowy ekran dotykowy klasy przemysłowej zapewnia bardziej przejrzysty interfejs do obsługi, ustawiania parametrów i analizy usterek.
Główne funkcje monitorowania obejmują:
Monitorowanie modułu ładowania, Kontrola akumulatora, Monitorowanie izolacji odgałęzień, Monitorowanie stanu przełączników, Historyczna rejestracja usterek, Zarządzanie komunikacją
System może przechowywaćponad 500 000 historycznych zapisów usterek i operacji, zapewniając cenne wsparcie danych do analizy konserwacji.
Dostępne interfejsy komunikacyjne:
RS232
RS485
Ethernet RJ45
Opcjonalne protokoły komunikacyjne obejmują:
MODBUS
IEC61850
CDT
Obsługa różnych wymagań dotyczących zasilania prądem stałym
TheSeria GZDWmożna skonfigurować z różnymi technologiami akumulatorów, zgodnie z wymaganiami aplikacji.

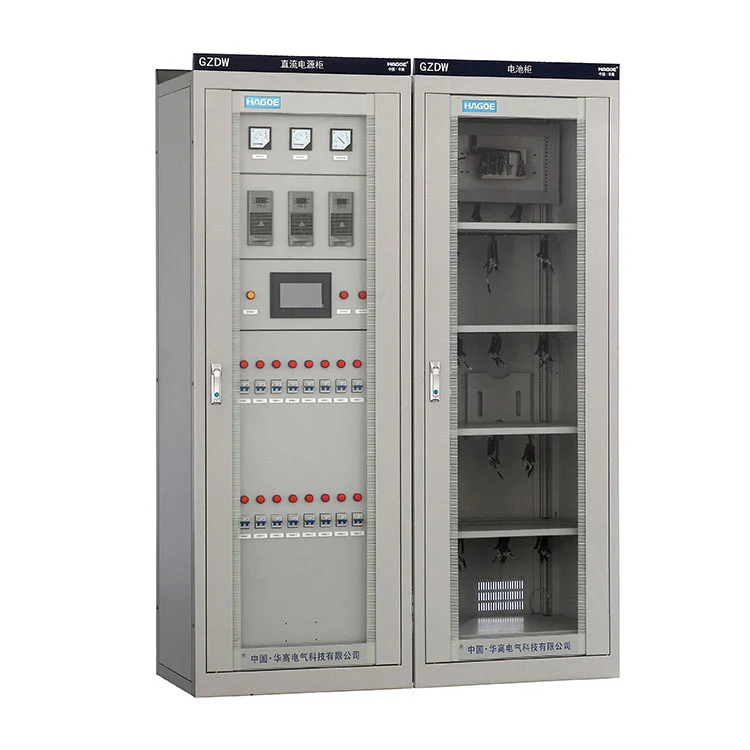

TheGZDW Panel zasilania kwasowo-ołowiowego prądu stałegopozostaje szeroko stosowaną konfiguracją w konwencjonalnych podstacjach i zastosowaniach przemysłowych ze względu na dojrzałą technologię, stabilną wydajność i przewagę kosztową.

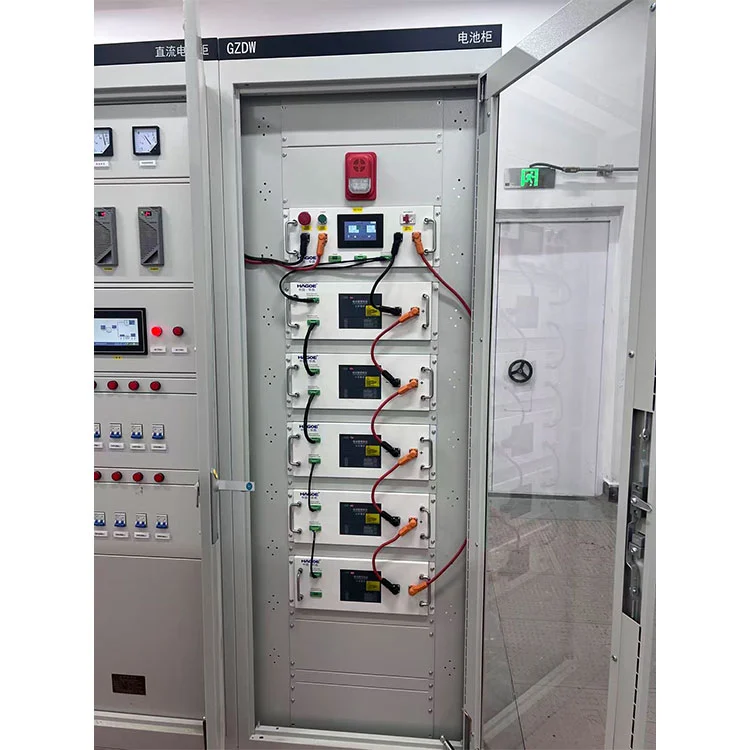

ThePanel zasilania litowo-prądowego GZDWnadaje się do projektów wymagających większej gęstości energii, zmniejszonych wymagań konserwacyjnych i kompaktowej przestrzeni instalacyjnej.
System zarządzania baterią (BMS) można rozważyć integrację zgodnie ze specyfikacjami projektu.

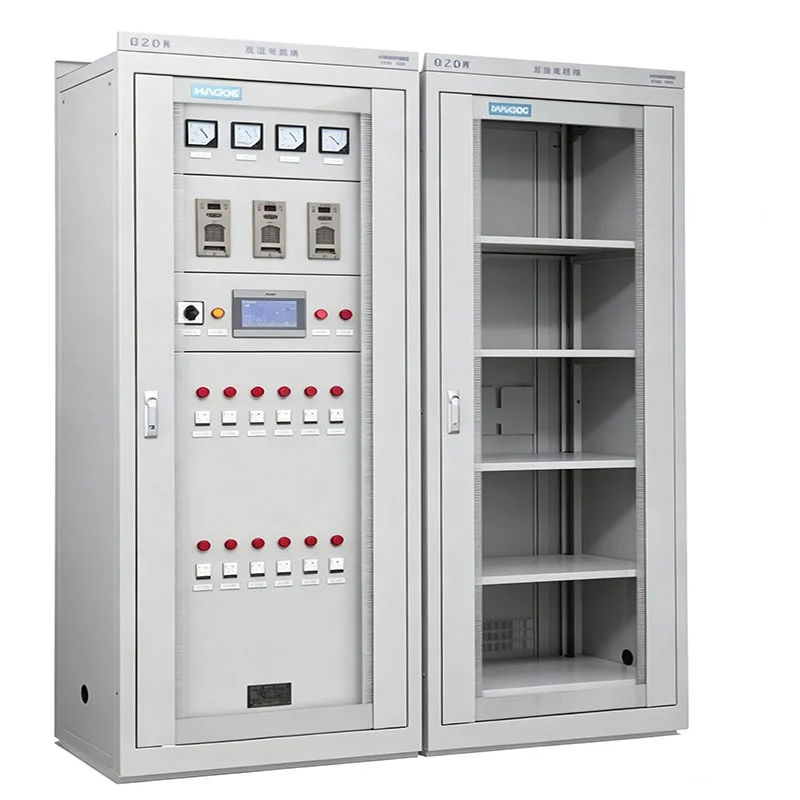

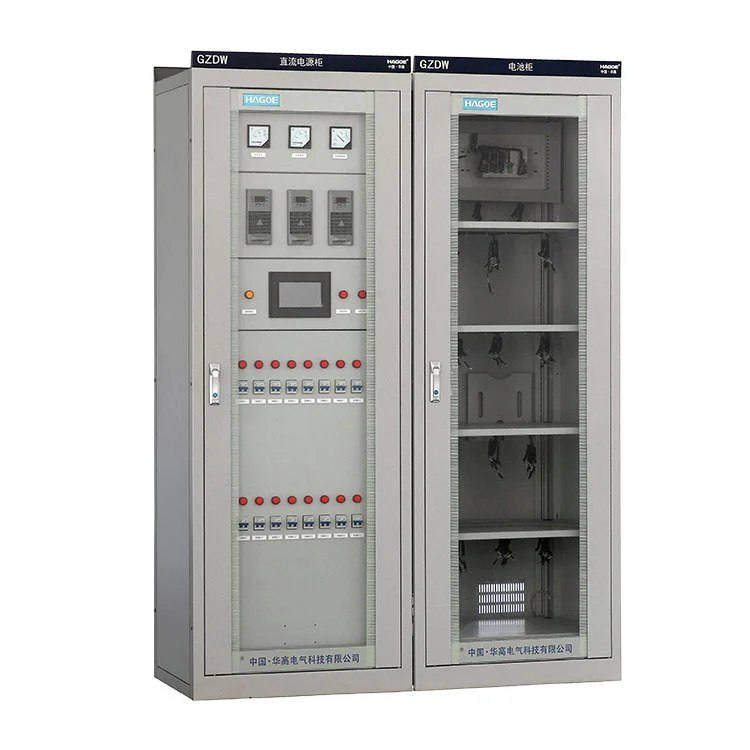

TheGZDW Panel zasilania Ni-Cd DCmogą być stosowane w wymagających środowiskach, gdzie ważnymi czynnikami są szeroka tolerancja temperaturowa i długa żywotność.
HAGOE może zalecić odpowiednią konfigurację akumulatora w oparciu o poziom napięcia, środowisko instalacji, warunki pracy i wymagania konserwacyjne.
| Parametr | Specyfikacja |
|---|---|
| Znamionowe napięcie wejściowe | AC 380V ±20% |
| Częstotliwość znamionowa | 50 Hz ±10% |
| Znamionowe napięcie wyjściowe | Napięcie stałe 110 V / napięcie stałe 220 V |
| Zakres napięcia wyjściowego | DC 90–130 V / DC 180–260 V |
| Moduły ładujące | HG-T, HG-Z, HG-F |
| Prąd modułu ładującego | 10A, 20A, 30A; 5A, 10A, 20A, 30Aw zależności od modułu |
| Moduł kontroli akumulatora | HG-X, do 4 modułów |
| Monitoring izolacji oddziałów | HG-J, do 16 modułów |
| Moduł falownika | HG-N1K, 1 tys. / 2 tys. / 3 tys. / 5 tys |
| Moduł wartości przełączania | HG-K, do 16 modułów |
| Wyświetlacz monitorowania | HG-E57-calowy /HG-E610,4 cala |
| Interfejsy komunikacyjne | RS232/RS485/RJ45 |
| Protokoły komunikacyjne | MODBUS, IEC61850, CDTfakultatywny |
| Zapisy historyczne | Ponad 500 tyszapisy usterek i operacji |
| Wymiary szafki | 800 × 600 × 2260 mm / 2360 mm |
| Konfiguracja szafki | Wymiary niestandardowe dostępne na zamówienie |
W przypadku konfiguracji specyficznej dla projektu ostateczną pojemność ładowania, pojemność akumulatora, liczbę obwodów zasilających i modułów monitorujących należy określić na podstawie listy obciążenia DC i projektu systemu, a nie wybierać wyłącznie na podstawie nominalnej specyfikacji szafy.

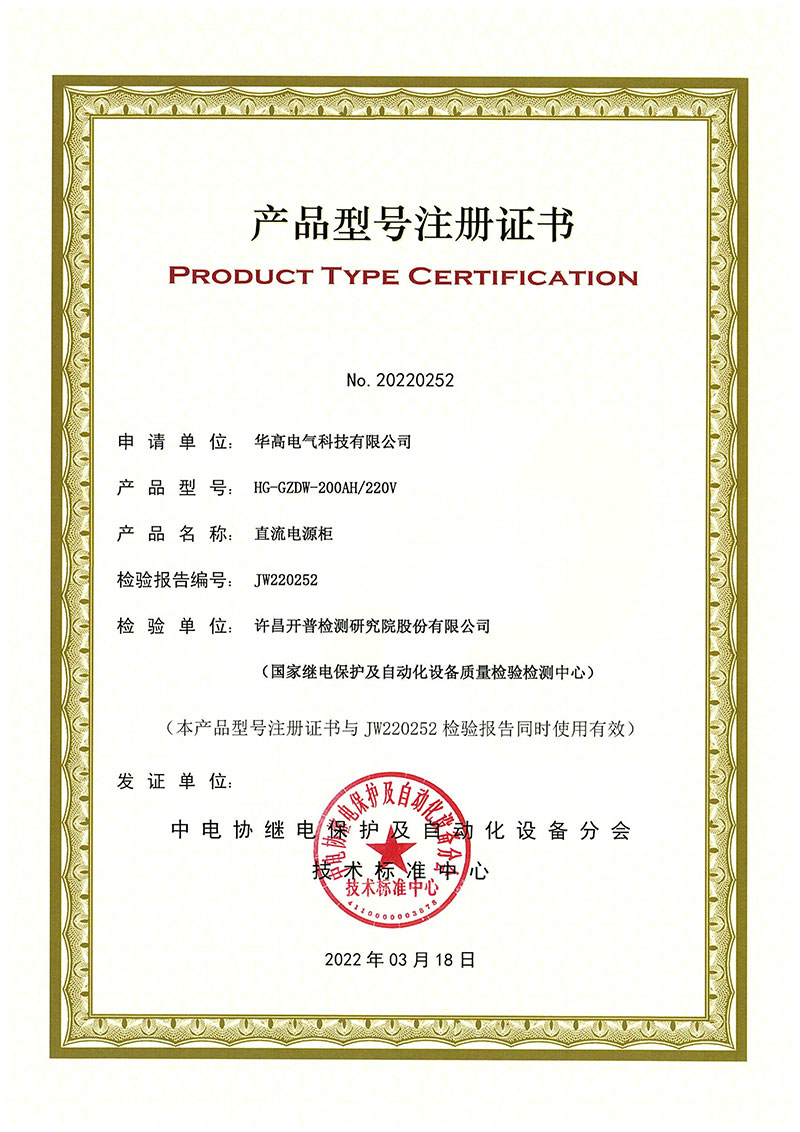

ThePanel zasilający HG-GZDW-200AH/220V DCzostał poddany badaniom typu przezInstytut Testów i Badań Xuchang Kaipu Co., Ltd.Próbkę testową zidentyfikowano jakoAC380V / DC220V / 40A, z jednym egzemplarzem przekazanym do testów.
Badanie przeprowadzono od9–14 marca 2022 r, zgodnie z raportem nr.JW220252. Test został zaklasyfikowany jako Apróba typu, z podstawą testową obejmującąDL/T 459-2017, Sprzęt do zasilania energią elektryczną prądu stałego, wraz zGB/T 17626.18-2016do badania odporności na tłumioną falę oscylacyjną.
Zgodnie z wnioskiem raportu, przetestowane elementyspełnił wymagania obowiązujących norm badawczych.
| Przedmiot | Informacje w raporcie z testu |
|---|---|
| Produkt | Panel zasilania prądem stałym |
| Model | HG-GZDW-200AH/220V |
| Przykładowa specyfikacja | AC380V / DC220V / 40A |
| Ilość próbek | 1 jednostka |
| Raport nr. | JW220252 |
| Typ testu | Test typu |
| Okres testowy | 9–14 marca 2022 r |
| Norma testowa | DL/T 459-2017 |
| Podstawa testu EMC | GB/T 17626.18-2016 |
| Laboratorium Badawcze | Instytut Testów i Badań Xuchang Kaipu Co., Ltd. |
| Wnioski z testu | Badane elementy spełniały obowiązujące wymagania |
Niniejszy raport zapewniadowody z testów specyficznych dla modeludla konfiguracji HG-GZDW-200AH/220V i można się do niego odwołać podczas oceny technicznej i zamówienia projektu. Raport z testu należy rozpatrywać łącznie z aktualną konfiguracją produktu i wymaganiami technicznymi specyficznymi dla projektu.
Podsumowanie raportu z testów
Panel zasilający HG-GZDW-200AH/220V DC przeszedł testy typu w Xuchang Kaipu Testing and Research Institute Co., Ltd. w marcu 2022. Wszystkie testowane elementy spełniły wymagania DL/T 459-2017 i GB/T 17626.18-2016.
Raport nr JW220252 jest dostępny w celach informacyjnych i dokumentacji zamówienia projektu.
Zbudowany w oparciu o doświadczenie firmy HAGOE w produkcji sprzętu zasilanego prądem stałym

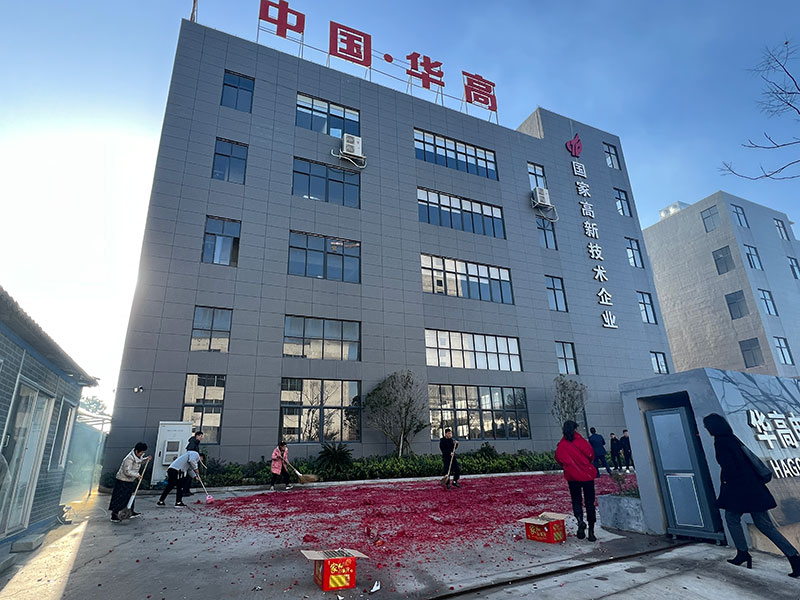

HAGOE Electric Technology Co., Ltd.została założona w2008w Wenzhou w Chinach, posiadająca doświadczenie produkcyjne obejmujące szafy zasilające DC, zintegrowane systemy zasilania AC/DC, systemy UPS, rozdzielnice, podstacje i zespoły elektryczne niskiego napięcia.

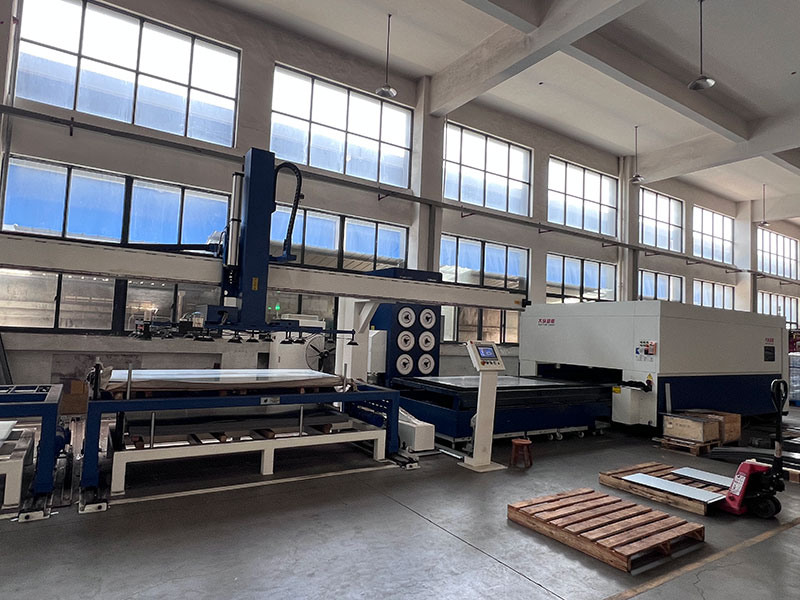

Produkcja w przypadku projektów GZDW to coś więcej niż tylko montaż szafy. Moduły ładowania, komponenty monitorujące, urządzenia zabezpieczające, okablowanie wewnętrzne i sekcje dystrybucji prądu stałego muszą działać jako jeden skoordynowany system.

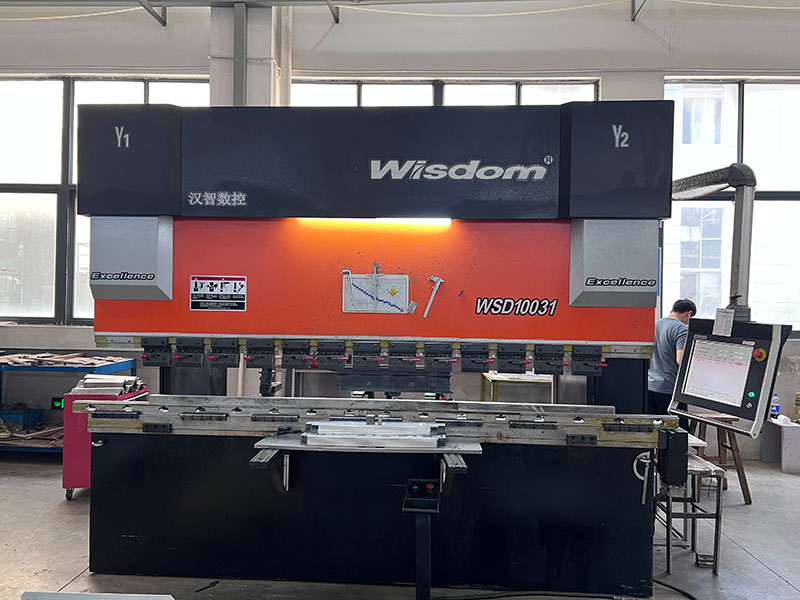

Kontrola jakości produkcji obejmuje kluczowe etapy, do których należą:
Produkcja i wykończenie szafek— Obróbka blachy, montaż obudowy i obróbka powierzchni są wykonywane zgodnie z zatwierdzonymi rysunkami szafy.
Montaż elektryczny— Szyny zbiorcze, moduły ładowania, jednostki monitorujące, elementy zabezpieczające i zaciski są instalowane zgodnie z zatwierdzoną konfiguracją elektryczną.
Weryfikacja okablowania— Przed testowaniem sprawdzane jest okablowanie wewnętrzne, identyfikacja zacisków i połączenia obwodów z zatwierdzonymi rysunkami.
Kontrola funkcjonalna— Funkcje ładowania, interfejsy monitorowania, sygnały alarmowe, interfejsy komunikacyjne i odpowiednie funkcje przełączania są sprawdzane zgodnie z wymaganiami projektu.
HAGOE działa w ramachISO9001:2015, ISO14001:2015IISO45001:2018certyfikowane systemy zarządzania. Certyfikowany zakres produkcji obejmuje szafy zasilające prądu stałego i inny sprzęt elektroenergetyczny, zapewniając udokumentowaną podstawę zarządzania jakością dla produkcji projektowej.
TheSeria GZDWjest przeznaczony przede wszystkim do zastosowań, w których musi być dostępne zasilanie prądem stałym dla urządzeń zabezpieczających, sterujących i pomocniczych.
System może zapewniać zasilanie prądem stałym do ochrony przekaźników, obsługi wyłączników automatycznych, urządzeń automatyki, sygnalizacji i innych systemów wtórnych.110 V i 220 V prądu stałegokonfiguracje obejmują typowe wymagania dotyczące napięcia prądu stałego podstacji.
Z technologii mogą korzystać fabryki, kopalnie, zakłady metalurgiczne, zakłady chemiczne i inne obiekty przemysłowesystemu GZDWjako dedykowane źródło prądu stałego dla obwodów sterowania i zabezpieczeń.
Tranzyt kolejowy i inne projekty infrastrukturalne mogą wymagać scentralizowanego zasilania prądem stałym do urządzeń sterujących, sygnalizacyjnych i komunikacyjnych. Modułowa architektura monitorowania pozwala na konfigurację systemu zgodnie z wymaganiami projektu.
Do zastosowań wykorzystujących systemy prądu stałego o niższym napięciu firma HAGOE może opracować odpowiednie konfiguracje, npSzafy ładujące 48V DC, z zastrzeżeniem wymaganych specyfikacji baterii i ładowania.
Ostateczna konfiguracja aplikacji zależy od obciążenia DC, wymagań dotyczących autonomii baterii, pojemności ładowania i schematu ochrony projektu.
Wybór dostawcy GZDW to nie tylko uzyskanie szafki z odpowiednią tabliczką napięciową. For an engineered DC power system, the supplier needs to understand the relationship between the charger, battery, DC distribution, monitoring and site application.
Firma HAGOE zajmuje się produkcją sprzętu zasilającego i elektrycznego od prawie dwudziestu lat, a jej zakres produktów obejmuje systemy zasilania prądem stałym i powiązany sprzęt elektryczny.
ThePlatforma GZDWmożna skonfigurować dla systemów akumulatorów kwasowo-ołowiowych, litowych lub Ni-Cd, zgodnie z wymaganiami projektu.
Moduły ładowania, pojemność akumulatorów, obwody zasilające, moduły monitorujące, interfejsy komunikacyjne i wymiary szafy mogą zostać określone zgodnie z projektem elektrycznym klienta.
TheHG-E5IHG-E6systemy monitorowania zapewniają zintegrowany interfejs do nadzoru systemu, zapisów historycznych i komunikacji.
HAGOE może pracować na podstawie SLD klientów, list załadunkowych i specyfikacji technicznych, aby przygotować niestandardowe konfiguracje i dokumentację na potrzeby zamówień projektowych.
HAGOE działa w ramachISO9001, ISO14001IISO45001certyfikowane systemy zarządzania, wspierające kontrolowaną produkcję i udokumentowane procedury jakości.
HAGOE Electric Technology Co., Ltd.
Założona w 2008 roku firma HAGOE jest profesjonalnym producentem systemów zasilania prądem stałym, rozdzielnic niskiego napięcia i powiązanego sprzętu elektrycznego. With ISO 9001, ISO 14001 and ISO 45001 certified management systems, HAGOE provides reliable power solutions for substations, industrial facilities and infrastructure projects worldwide.
ThePlatforma GZDWmożna skonfigurować dlakwasowo-ołowiowy, litowy i Ni-Cdsystemy akumulatorowe. Dobór akumulatora powinien uwzględniać obciążenie prądem stałym, wymagany czas podtrzymania, temperaturę otoczenia, warunki konserwacji i specyfikacje projektu.
Tak. HAGOE może zapewnić konfiguracje dla różnych wymagań systemu DC. Dostarczone dane obejmują w szczególnościDC110V i DC220V, chwilaSzafy ładujące 48V DCmożna zaprojektować zgodnie z wymaganymi specyfikacjami dotyczącymi ładowania i akumulatora.
Szafka ładująca skupia się przede wszystkim na konwersji AC/DC i ładowaniu akumulatorów. TheGZDWto zintegrowany system zasilania prądem stałym, który może łączyć moduły ładowania, akumulatory, dystrybucję prądu stałego, monitorowanie izolacji, kontrolę akumulatorów, alarmy i komunikację systemową.
Tak. Pojemność ładowania, konfiguracja akumulatorów, obwody zasilające, moduły monitorujące, funkcje komunikacyjne i wymiary szafy można skonfigurować zgodnie z projektemSLD, wykaz załadunku i wymagania techniczne.
W zależności od wybranej konfiguracji system monitorowania może nadzorować moduły ładowania, stan akumulatorów, izolację odgałęzień, sygnały przełączające, alarmy i historię pracy. Może także komunikować się z systemami zewnętrznymi poprzezRS232, RS485 lub RJ45interfejsy.
Tak.MODBUS, IEC61850 i CDTsą dostępne jako opcje protokołu komunikacyjnego. Rzeczywisty interfejs i protokół należy potwierdzić zgodnie z wymaganiami SCADA lub systemu automatyki klienta.
Wydajność ładowania należy określić na podstawie obciążenia DC, pojemności akumulatora, wymaganego czasu ładowania i redundancji systemu. HAGOE może zalecić odpowiednią liczbę modułów ładowania i prąd znamionowy po zapoznaniu się z danymi dotyczącymi obciążenia DC w projekcie.
W przypadku wyceny inżynieryjnej najbardziej przydatne informacje obejmująNapięcie systemu DC, lista obciążeń, typ i pojemność baterii, wymagany czas podtrzymania, liczba zasilaczy DC, wymagania dotyczące monitorowania i protokół komunikacyjny. JakiśSLDlub specyfikacja techniczna jest preferowana, jeśli jest dostępna.
