HAGOE XL-21AC Panel Box to rozwiązanie do dystrybucji prądu przemiennego niskiego napięcia przeznaczone do zastosowań przemysłowych, komercyjnych i infrastrukturalnych. Wyposażony w obudowę ze stali walcowanej na zimno, szynę zbiorczą z miedzi i komponenty modułowe, można go dostosować do projektów EPC, fabryk, stacji telekomunikacyjnych i systemów energii odnawialnej.

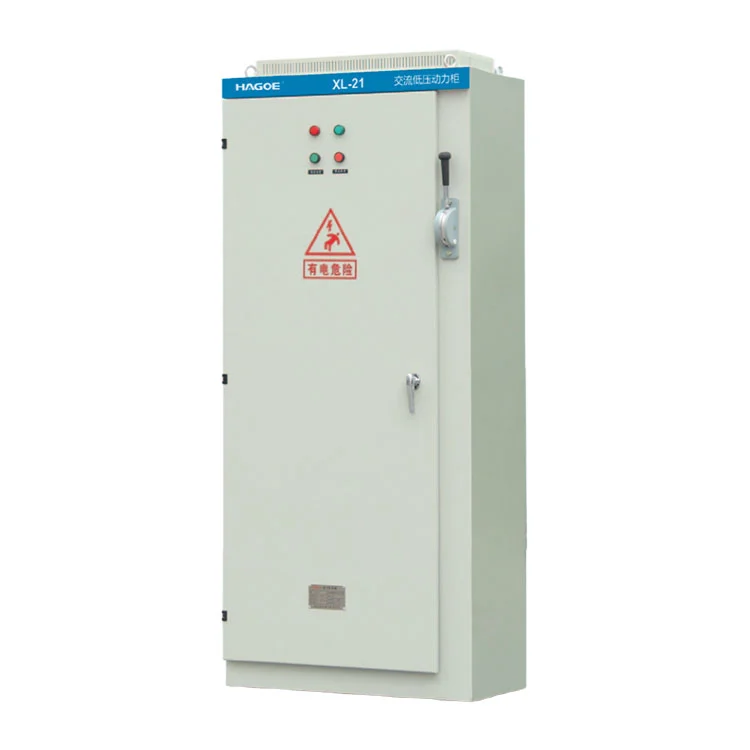

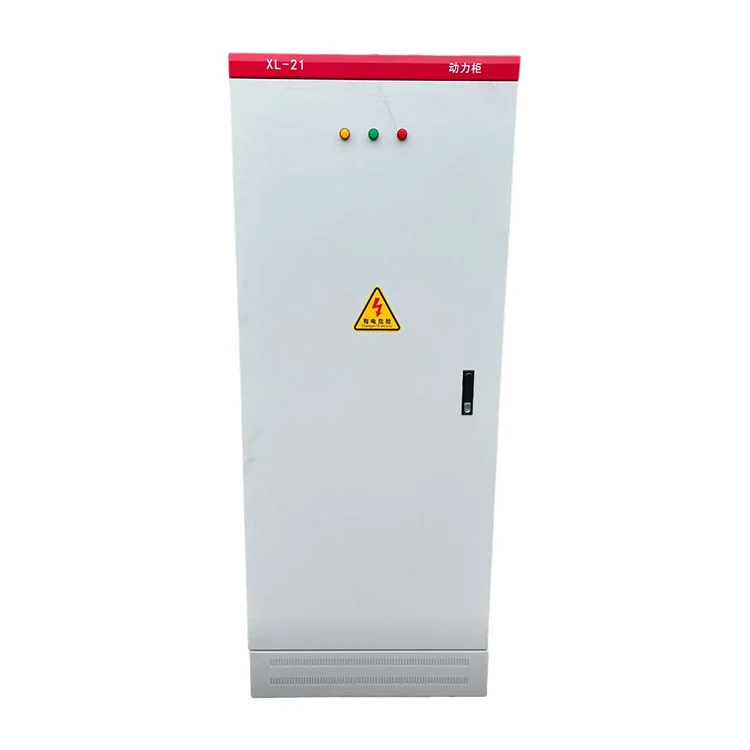

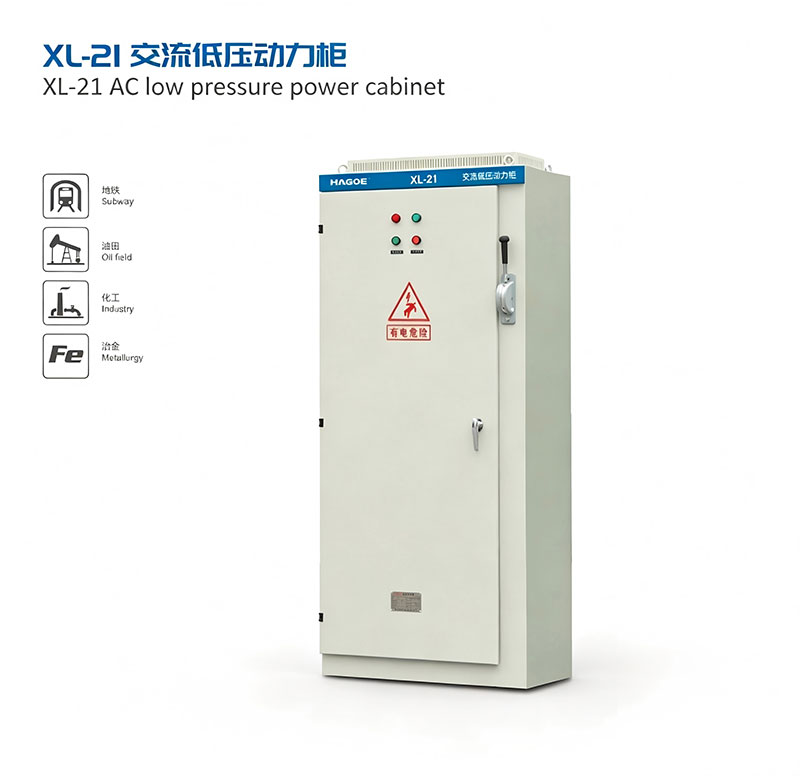

TheHAGOE XL-21AC Panel Box to stacjonarny panel rozdzielczy niskiego napięcia prądu przemiennego przeznaczony do regionalnej i końcowej dystrybucji energii w fabrykach, budynkach komercyjnych, obiektach telekomunikacyjnych, systemach energii odnawialnej i zastosowaniach zasilania pomocniczego.
Panel otrzymuje ustaloną pozycjęJednofazowe 220VLubTrójfazowy 380VZasilanie prądem przemiennym i dystrybucja energii do wielu obwodów wyjściowych poprzez urządzenie zabezpieczające dopływ, system miedzianych szyn zbiorczych i wyłączniki odgałęzione. W zależności od wymagań projektu, montaż wewnętrzny może obejmowaćWyłączniki MCCB, MCB, RCCB, SPD, liczniki i moduły komunikacyjne.

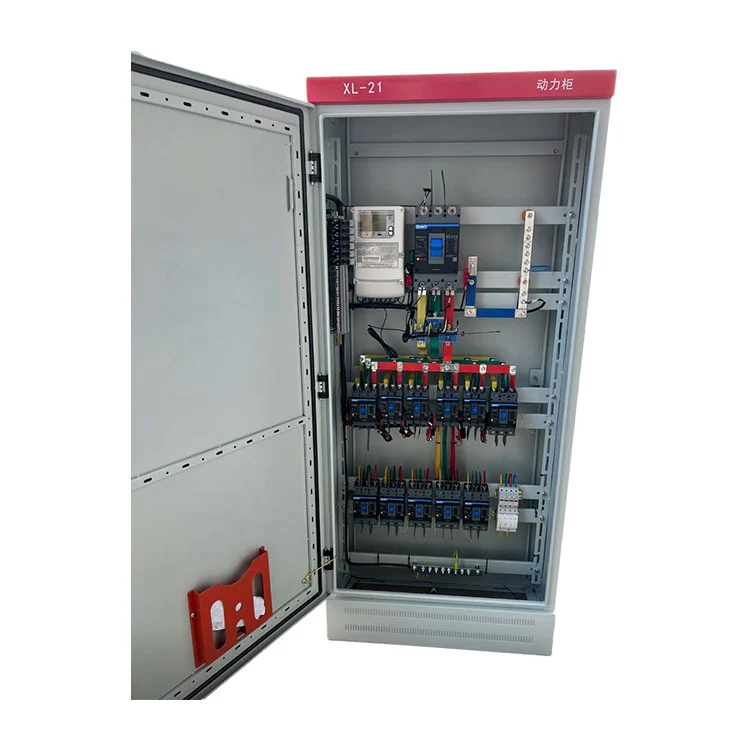

Obudowa wykonana jest ze stali walcowanej na zimno z powłoką proszkową. OddzielnySzyny N i PEmożna zapewnić w celu utrzymania wyraźnego układu neutralnego i uziemienia ochronnego.IP30nadaje się do standardowych instalacji wewnętrznych, natomiastIP54/IP55konfiguracje można określić dla zastosowań wymagających wyższej ochrony obudowy.
Skrzynka panelu klimatyzacji nie jest ograniczona do pojedynczej konfiguracji stałej szafki. HAGOE może określić wymiary obudowy, pojemność wejściową, ilość obwodów wyjściowych, rozmieszczenie wejść kablowych i dobór komponentów zgodnie z wymaganiami klientaschemat jednokreskowy (SLD), lista ładunkowa, warunki montażu i specyfikacja techniczna.
Ta konfiguracja oparta na projekcie sprawia, że produkt jest odpowiedni dlaWykonawcy EPC, integratorów systemów elektrycznych, użytkowników przemysłowych i klientów OEM, którzy wymagają czegoś więcej niż tylko gotowej skrzynki rozdzielczej.
Panel dystrybucji zasilania prądem przemiennym odbiera poprzedzające zasilanie prądem przemiennym niskiego napięcia i rozprowadza je przez główne urządzenie zabezpieczające i system miedzianych szyn zbiorczych do wielu niezależnych obwodów wyjściowych.
Poszczególne obwody mogą zasilać urządzenia produkcyjne, systemy oświetleniowe, urządzenia sterujące, sprzęt telekomunikacyjny i inne obciążenia pomocnicze. W przypadku projektów fabrycznych parametry i ilości obwodów wyjściowych można wybrać zgodnie z listą obciążenia sprzętu.
Panel może być również używany jako lokalna jednostka dystrybucji prądu przemiennego po stronie wyjściowejSystemy UPSLubfalowniki fotowoltaicznepod warunkiem odpowiedniego dobrania parametrów elektrycznych i wymagań ochronnych.
Panel może być wyposażony wMCCB, MCBoraz inne urządzenia zabezpieczające obwody zgodnie ze schematem ochrony projektu. Główny wyłącznik wejściowy zapewnia izolację i ochronę jednostki dystrybucyjnej, natomiast wyłączniki odpływowe chronią poszczególne obwody przed przeciążeniami i zwarciami.
RCCBzabezpieczenie można dodać tam, gdzie wymagane jest zabezpieczenie różnicowoprądowe. Marki komponentów można wybierać zgodnie ze specyfikacjami klienta, standardami projektowymi i wymogami zaopatrzenia.
Do zastosowań domowych, elementy elektryczne z odpowiednimiCertyfikat CCCmożna określić. W przypadku projektów eksportowych można wybrać marki chińskie lub międzynarodowe zgodnie z wymaganym standardem technicznym.
Skrzynka rozdzielcza AC może być skonfigurowana z osobnąSzyny N i PEaby zachować wyraźny układ neutralny i ochronny. Metalowa obudowa jest podłączona do systemu uziemienia ochronnego w ramach konfiguracji uziemienia panelu.
Do obiektów telekomunikacyjnych, zewnętrznych szaf zasilających, systemów sterowania i zastosowań w zakresie energii odnawialnej,SPDochronę przeciwprzepięciową można dodać zgodnie z wymaganiami projektu.
Typ i konfigurację SPD należy wybrać w oparciu o instalację elektryczną, układ uziemienia, środowisko instalacji i obowiązujące normy lokalne.

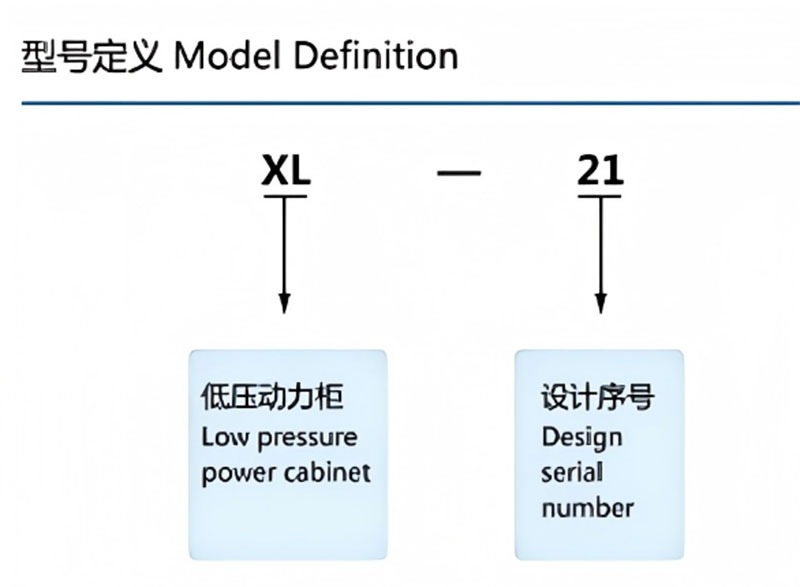

TheXL-21jest urządzeniem rozdzielczym niskiego napięcia prądu przemiennego i nie dokonuje transformacji napięcia.
Obsługiwane konfiguracje standardowe:
Panel należy montować w instalacji elektrycznej, w której zostało już ustalone napięcie zasilania. Jeśli wymagana jest transformacja napięcia lub izolacja galwaniczna, HAGOE może oddzielnie dostarczyć odpowiedni transformator lub sprzęt zasilający.
W przypadku projektów wymagających gromadzenia danych elektrycznych,XL-21można zintegrować woltomierze, amperomierze, liczniki energii lubHAGOE HG-ZJModuł monitorowania klimatyzacji.
W zależności od wybranej konfiguracji system monitorowania może zbierać parametry takie jak napięcie, prąd, częstotliwość, moc i zużycie energii. ZRS485/MODBUSkomunikacji, do której można podłączyć zebrane daneBMS, SCADAlub inne przemysłowe platformy monitorujące.
Ta opcja jest odpowiednia dla fabryk, pomieszczeń telekomunikacyjnych, obiektów automatyki i innych instalacji, w których wymagane jest scentralizowane monitorowanie elektryczne.
| Numer seryjny | Projektowanie | Jednostka | Dane |
|---|---|---|---|
| 1 | Napięcie znamionowe obwodu głównego | V | AC 380 |
| 2 | Napięcie znamionowe obwodu pomocniczego | V | AC 220, 380 |
| 3 | Częstotliwość znamionowa | Hz | 50 |
| 4 | Znamionowe napięcie izolacji | V | 660 |
| 5 | Prąd znamionowy | A | ≤800 |
Notatka: If the actual operating conditions exceed the above requirements, please consult our company for technical confirmation.
Skrzynka panelu klimatyzacji może być używana do regionalnej dystrybucji energii w warsztatach produkcyjnych, pomieszczeniach sprzętowych i obiektach pomocniczych. Rozdziela energię z poprzedzającego układu niskiego napięcia do urządzeń produkcyjnych, oświetlenia, elementów sterujących i obciążeń pomocniczych.
W przypadku większych projektów fabrycznych parametry i ilości obwodów wychodzących można skonfigurować zgodnie z listą obciążenia sprzętu.
Do pomieszczeń telekomunikacyjnych i szaf zasilających do komunikacji zewnętrznej,XL-21może służyć jako jednostka rozdzielcza wejścia AC i odgałęzienia.
Wyższa ochrona obudowy,SPDi inteligentne monitorowanie można określić zgodnie ze środowiskiem instalacji i wymaganiami projektu.
TheXL-21można zainstalować po stronie prądu przemiennego falowników fotowoltaicznych, po stronie wyjściowejSystemy UPSoraz inne pomocnicze systemy dystrybucji energii odnawialnej.
Właściwy dobór zabezpieczeń wejściowych i wyjściowych zapewnia izolację i ochronę obwodów pomiędzy urządzeniami zasilającymi a obciążeniami za nimi.
W przypadku projektów wymagających pomocniczej dystrybucji prądu przemiennego,XL-21może wykonywać kompaktowe zadania związane z dystrybucją na niższym szczeblu łańcucha dostaw.
Dla35 kV–500 kVpodstacji i zastosowań o wyższych wymaganiach dotyczących zasilania stacji, HAGOE zapewnia równieżPanel zasilania prądem przemiennym serii HJP, który jest pozycjonowany jako dedykowany system zasilania prądem przemiennym dla stacji.
HAGOE Electric Technology Co., Ltd.ma siedzibę w Wenzhou, Zhejiang, Chiny. Założona w2008, firma zajmuje się rozwojem i produkcją systemów zasilania, rozdzielnic niskiego napięcia i powiązanego sprzętu elektrycznego.
HAGOE posiada kapitał zakładowy w wysokości21 milionów juanów, siła robocza50–99 pracownikówI34 patenty.

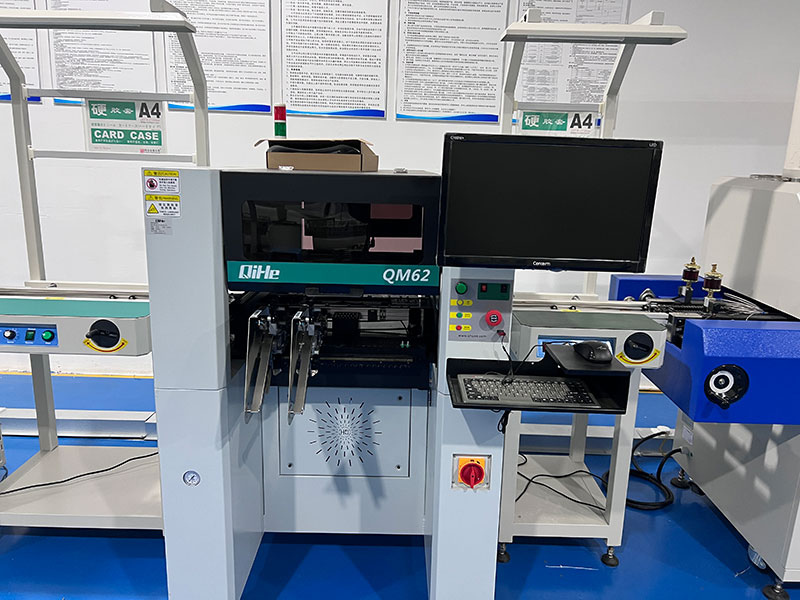

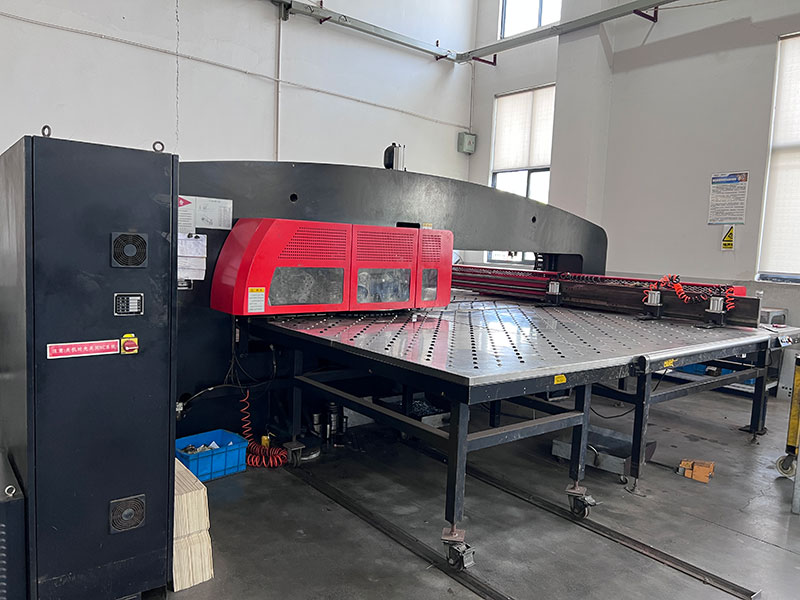

Produkcja skrzynek panelowych AC obejmuje kluczowe procesy, w tym produkcję blachy, malowanie proszkowe, obróbkę miedzianych szyn zbiorczych, instalację komponentów elektrycznych, okablowanie i kontrolę końcową.
Utrzymanie tych procesów w systemie produkcyjnym HAGOE pozwala firmie dostosować wymiary szaf i konfiguracje wewnętrzne zgodnie z rysunkami klienta i zestawieniami komponentów projektu, zamiast ograniczać kupujących do ustalonych standardowych konfiguracji.
KażdyXL-21panel przechodzi rutynową kontrolę fabryczną przed wysyłką. W zależności od konfiguracji i wymagań projektu kontrola może obejmować rezystancję izolacji, wytrzymałość dielektryczną, działanie wyłącznika, weryfikację okablowania i kontrole funkcjonalne.
Odpowiednie dokumenty, takie jak schematy okablowania, protokoły testów i dokumentacja projektowa, mogą zostać dostarczone zgodnie z wymaganiami zamówienia w celu wsparcia instalacji, uruchomienia i konserwacji.

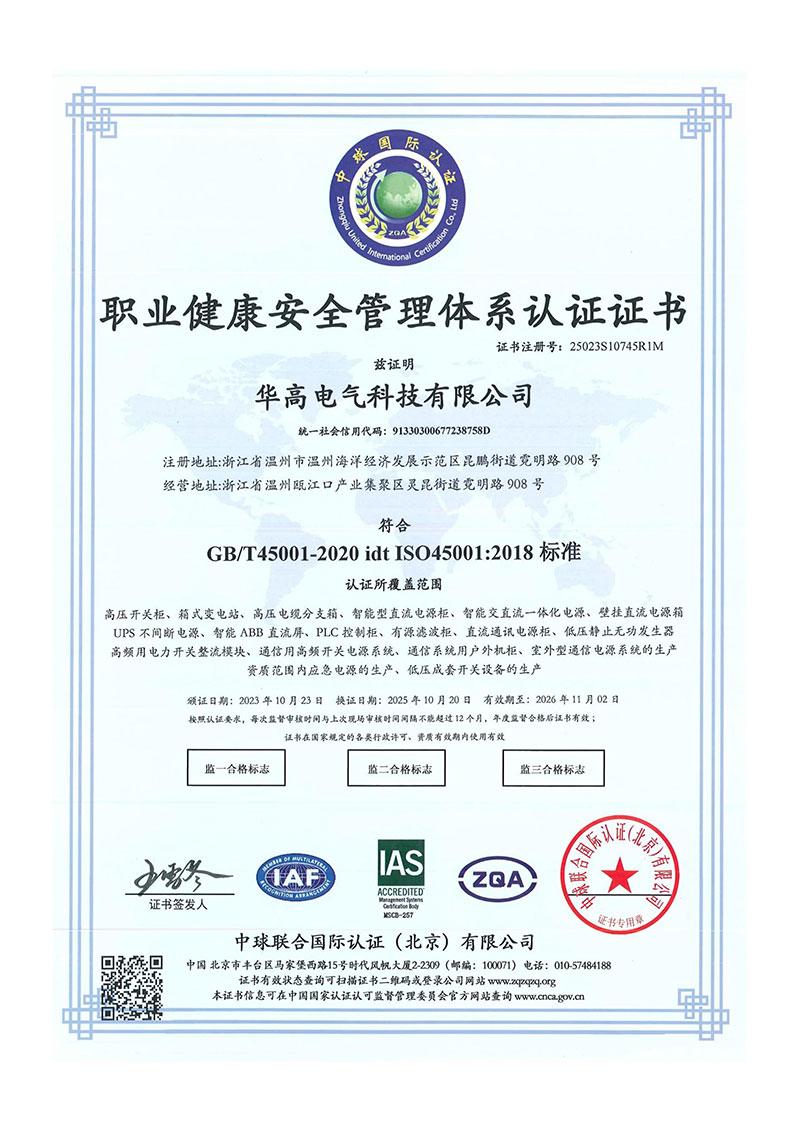

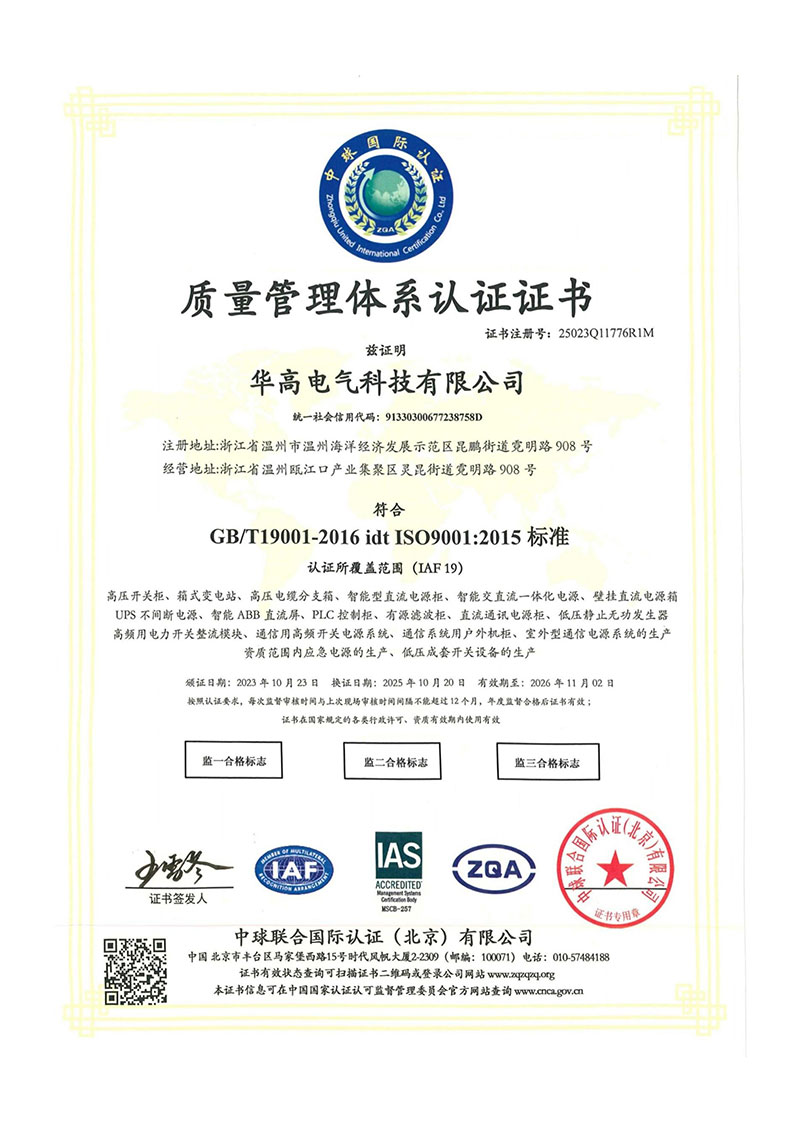

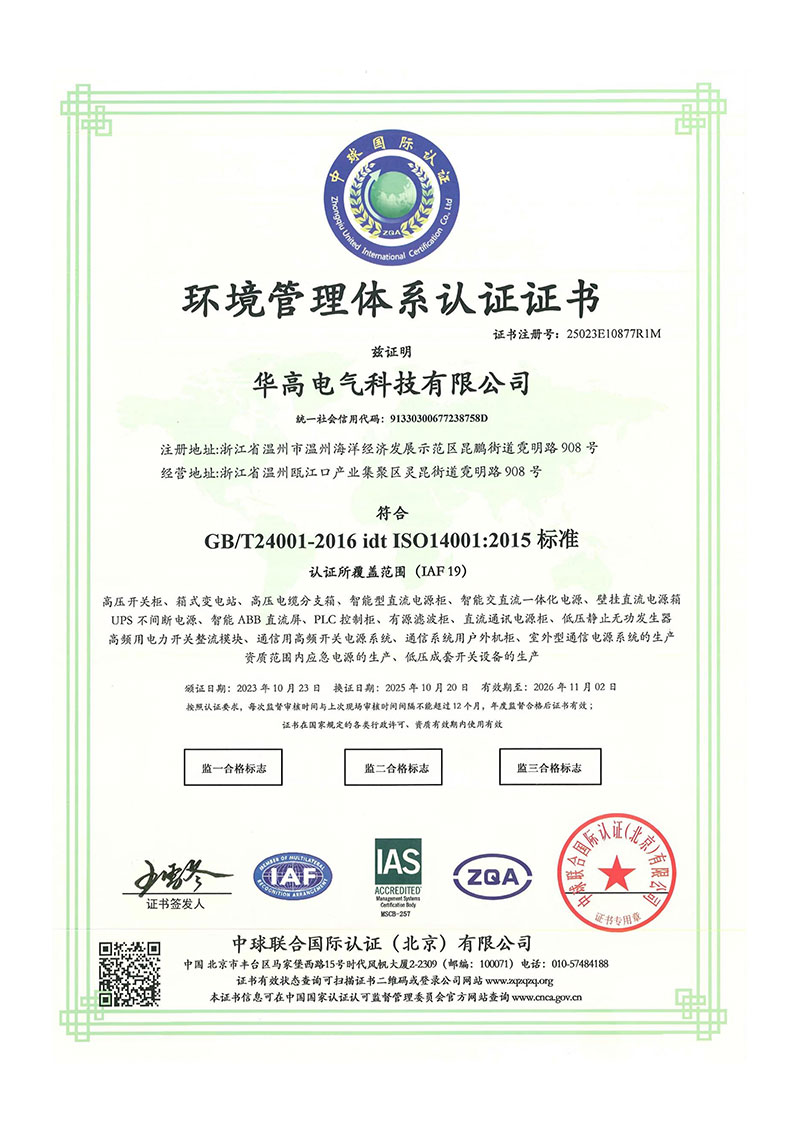

HAGOE ELECTRICAL TECHNOLOGY CO., LTD.posiada certyfikowane systemy zarządzania obejmujące zarządzanie jakością, zarządzanie środowiskiem oraz bezpieczeństwo i higienę pracy.
Aktualne certyfikaty systemów zarządzania firmy obejmują:
Certyfikowany zakres obejmuje produkcję szaf zasilających DC, zintegrowanych systemów zasilania AC/DC, systemów UPS, rozdzielnic, podstacji, szaf sterowniczych PLC, systemów zasilania komunikacyjnego oraz zestawów rozdzielnic niskiego napięcia.
W przypadku projektów paneli zasilania prądem przemiennym można wybrać poszczególne elementy elektryczne w zależności od zastosowaniaCertyfikat CCClub inne wymagania zgodności określone przez klienta. Status certyfikacji całego panelu należy potwierdzić na podstawie rzeczywistej konfiguracji produktu i odpowiednich dokumentów certyfikacyjnych.
TheXL-21jest przeznaczony dlaOEMIEPCklienci dokonujący zakupu sprzętu dystrybucyjnego zgodnie z konkretnymi wymaganiami projektu.
HAGOE może skonfigurować panel w oparciu o wymagania klienta:
Dostosowanie może obejmować wymiary obudowy, kierunek wprowadzenia kabla, parametry znamionowe głównego wyłącznika, liczbę obwodów wychodzących, specyfikację szyn miedzianych, liczniki,SPD, RCCB, moduły komunikacyjne, kolor obudowy i informacje na tabliczce znamionowej.
W przypadku projektów zagranicznych HAGOE może również zapewnić neutralny branding, branding klienta, wielojęzyczne etykiety i dokumentację techniczną.
Standardowe opakowanie eksportowe może zawierać folię stretch, ochronne narożniki i drewniane skrzynie, aby zmniejszyć ryzyko uszkodzenia obudowy i powierzchni podczas transportu.
W przypadku projektów masowych typowy czas realizacji produkcji wynosi w przybliżeniu15–25 dni roboczychpo zatwierdzeniu rysunku technicznego. Rzeczywisty czas realizacji zależy od konfiguracji panelu, wielkości zamówienia, dostępności komponentów i harmonogramu zatwierdzeń technicznych.
HAGOE obsługuje międzynarodowe warunki handlowe, takie jakKIESZONKA NA ZEGAREKICIFi może zapewnić częścioweCKD/SKDwsparcie montażowe dla projektów zagranicznych, jeśli jest to wymagane.
DlaWykonawcy EPC, integratorów systemów i końcowych użytkowników przemysłowych, HAGOE zaleca podanie następujących informacji na etapie zapytania ofertowego:
Po otrzymaniu informacji technicznych HAGOE może przygotować odpowiednią konfigurację paneli i dostarczyć rysunki GA, listy głównych komponentów, specyfikacje techniczne i oferty handlowe.
Produkcja rozpoczyna się po zatwierdzeniu rysunku technicznego, po której następuje inspekcja fabryczna i testy zgodnie z obowiązującą konfiguracją produktu i wymaganiami projektu.
TheHAGOE XL-21to konfigurowalny panel rozdzielczy niskiego napięcia prądu przemiennego, zaprojektowany w oparciu o rzeczywiste wymagania projektu, a nie o stałą, ogólną konfigurację skrzynki.
Jest przeznaczony do regionalnej i terminalowej dystrybucji prądu przemiennego w fabrykach, obiektach telekomunikacyjnych, systemach energii odnawialnej, budynkach komercyjnych i przemysłowych pomocniczych systemach zasilania.
Do zastosowań wymagających dedykowanego systemu zasilania prądem przemiennym dla stacji, w szczególności projektów podstacji, HAGOE zapewniaPanel zasilania prądem przemiennym serii HJPjako rozwiązanie obsługujące stację wyższego poziomu.
Z doświadczeniem produkcyjnym sięgającym2008, baza produkcyjna w Wenzhou,ISO 9001/14001/45001systemów zarządzania oraz szerszej gamy produktów do zasilania i rozdzielnic niskiego napięcia, HAGOE zapewnia dostosowanie techniczne i wsparcie OEM dla nabywców projektów krajowych i międzynarodowych.
Ocena powinna opierać się na aktualnej liście obciążeń, maksymalnym prądzie roboczym, przyszłej rozbudowie, pojemności kabli i koordynacji zabezpieczeń – a nie tylko na całkowitym podłączonym obciążeniu. HAGOE może skonfigurować wyłącznik wejściowy, szynę zbiorczą i obwody odpływowe zgodnie z Twoimi wymaganiamiSLDi wymagania dotyczące obciążenia projektu.
Tak. HAGOE konfiguruje panel zgodnie z projektemSLD, lista ładunkowa, przestrzeń instalacyjna i specyfikacja techniczna. Wymiary obudowy, parametry wyłączników, obwody odpływowe, wejścia kablowe, metry,SPD, RCCBi moduły komunikacyjne można dostosować.
Zdolność wyłączania wyłącznika powinna odpowiadać spodziewanemu prądowi zwarciowemu w miejscu instalacji. Można zastosować typowe konfiguracje4kA, 6kALub10kAwyłączników, ale ostateczny wybór powinien zostać potwierdzony na podstawie projektu elektrycznego i wymagań ochronnych.
Skrzynka panelowa prądu przemiennego jest przeznaczona głównie do regionalnej i końcowej dystrybucji prądu przemiennego niskiego napięcia w fabrykach, budynkach, systemach telekomunikacyjnych i UPS. TheSeria HJPjest pozycjonowany jako system zasilania prądem przemiennym obsługujący stację dla podstacji i obiektów przemysłowych, z funkcjami takimi jak przesył z dwoma źródłami i dystrybucja usług ze stacji.
Tak. TheXL-21można skonfigurować za pomocąSPD, RCCB, liczniki energii iHAGOE HG-ZJ monitoring module. RS485/MODBUSdostępna jest komunikacja umożliwiająca podłączenie danych elektrycznychBMS, SCADAlub inne systemy monitorowania.
Tak, z zastrzeżeniem istniejących warunków elektrycznych i mechanicznych szafy. HAGOE może ocenić oryginalne wymiary, specyfikacje wyłącznika, położenie wejść kablowych, ilość obwodów iSLDaby określić, czy wymagana jest bezpośrednia wymiana lub modyfikacja szafki.
Systemy zarządzania produkcją HAGOE posiadają certyfikatyISO 9001:2015, ISO 14001:2015IISO 45001:2018. Można także wybrać poszczególne komponenty elektryczne, stosownie do potrzebCertyfikat CCC. Certyfikacja kompletnego panelu powinna zostać potwierdzona zgodnie z rzeczywistą konfiguracją.
W celu dokładnej wyceny prosimy o podanie napięcia/częstotliwości systemu,SLD, lista obciążeń, pojemność przychodząca, wymagania dotyczące obwodu wychodzącego, metoda instalacji, stopień ochrony IP i preferowane marki komponentów. HAGOE może następnie przygotować odpowiednią konfigurację, rysunki, BOM i ofertę.
