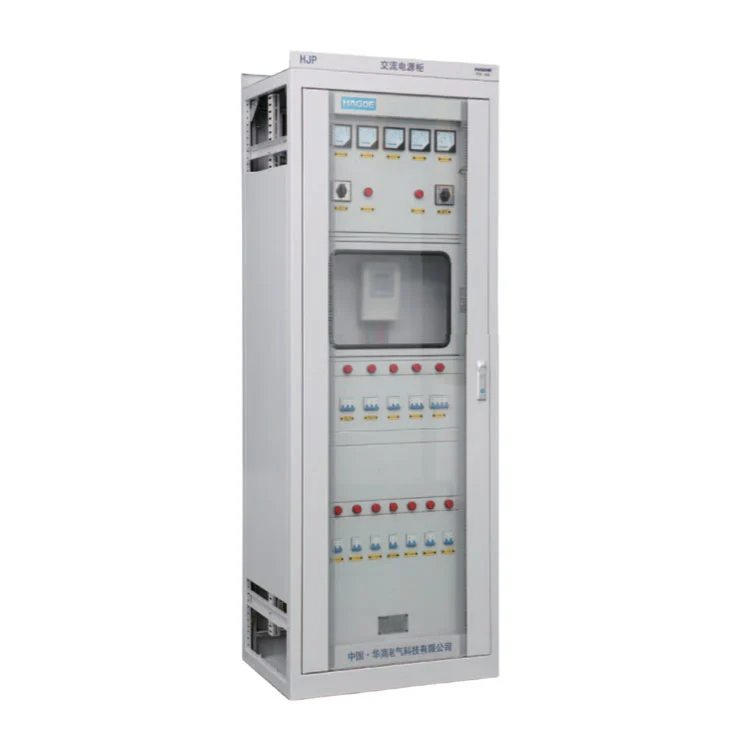

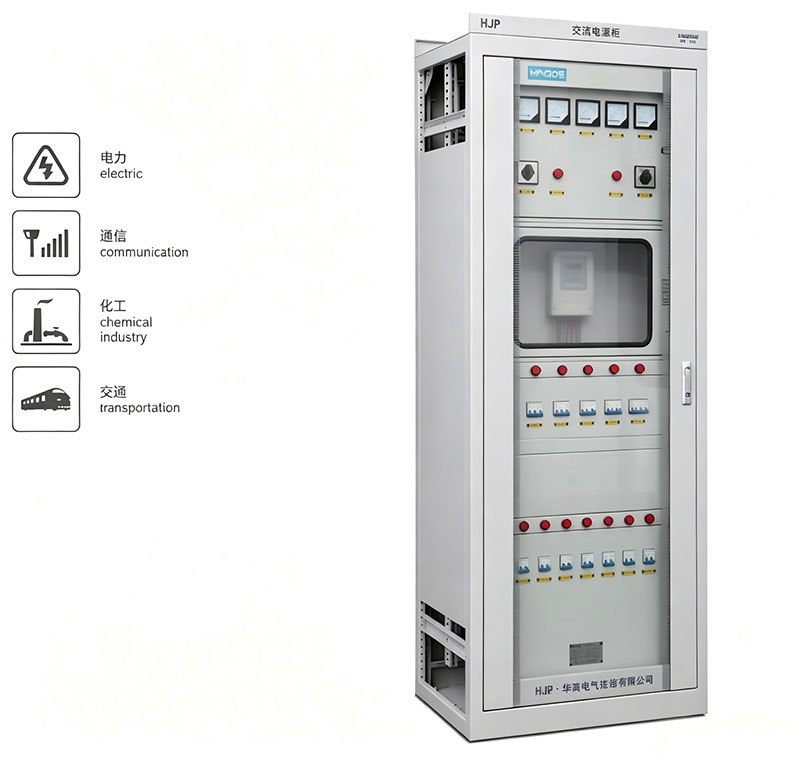

Panel zasilania prądem przemiennym można skonfigurować z podwójnym zasilaniem prądu przemiennego, gdy projekt wymaga alternatywnego źródła obciążeń pomocniczych. Można wybrać automatyczne lub ręczne przełączenie, zgodnie ze schematem sterowania, z wbudowaną blokadą mechaniczną i elektryczną tam, gdzie jest to wymagane, aby zapobiec niewłaściwemu jednoczesnemu zamknięciu. Logika przesyłu, parametry wejściowe i układ sterowania są potwierdzane zgodnie z rysunkami elektrycznymi projektu i wymaganiami dotyczącymi obciążenia.
Sekcję odpływową można wyposażyć w wyłączniki dobrane odpowiednio do charakterystyki obciążenia i wymagań ochronnych. Umożliwia to oddzielną ochronę odgałęzień dla obciążeń pomocniczych, takich jak sprzęt zabezpieczający, systemy automatyki, sprzęt komunikacyjny i oświetlenie. Moc wejściową, parametry wyłącznika, liczbę obwodów odpływowych i zdolność wyłączania należy dobierać zgodnie z harmonogramem obciążenia projektu i dostępnymi parametrami zwarciowymi, a nie przy użyciu stałej konfiguracji.
W zależności od wymagań monitorowania seria HJP może zawierać mierniki cyfrowe do pomiaru napięcia trójfazowego, prądu, częstotliwości i współczynnika mocy. W przypadku projektów wymagających podłączenia do systemu monitoringu nadzorczego,Komunikacja RS485 i MODBUSmożna skonfigurować z kompatybilnymi urządzeniami monitorującymi. Dostępne funkcje komunikacyjne zależą od wybranego licznika i ogólnej architektury systemu.
Panel dystrybucji prądu przemiennego serii HJP można skonfigurować z urządzeniami przeciwprzepięciowymi, wskaźnikami alarmowymi i powiązanymi elementami ochronnymi zgodnie z projektem elektrycznym projektu. Ostateczny układ zabezpieczający powinien zostać określony w oparciu o napięcie systemu, konfigurację uziemienia, charakterystykę obciążenia i obowiązujące normy lokalne, aby zapewnić kompatybilność pomiędzy urządzeniami zabezpieczającymi a systemem elektrycznym.
| Parametr techniczny | Specyfikacja |
|---|---|
| Napięcie znamionowe | 380/220 V AC ±20% |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Liczba linii wejściowych AC | 1 lub 2 |
| Napięcie izolacji | 1000 V |
| Znamionowy krótkotrwały prąd wytrzymywany | >40 kA (RMS) |
| Znamionowy prąd szczytowy wytrzymywany | 100 kA |
| Stopień ochrony | IP30 lub wyższy |
| Struktura panelu | typu PK-10 |
| Wymiary szafki (szer. × gł. × wys.) | 800 × 600 × 2260 mm lub 2360 mm |
Wybór panelu zasilania prądem zmiennym powinien opierać się na układzie zasilania wejściowego, obciążalności, obwodach wyjściowych, wymaganiach ochronnych i architekturze monitorowania. W przypadku systemów pomocniczych podstacji wymagających alternatywnego źródła można rozważyć podwójne zasilanie z automatycznym przełączaniem.
W przypadku ogólnej dystrybucji przemysłowej konfigurację przychodzącą i wychodzącą można wybrać w zależności od podłączonych obciążeń.
Przed wyceną HAGOE może zapoznać się z ofertą klientaschemat jednokreskowy, harmonogram obciążenia, napięcie znamionowe, układ zasilania wejściowego, liczba obwodów odpływowych, wymiary szafy i wymagania dotyczące monitorowaniaw celu ustalenia wymaganej konfiguracji.
Seria HJP jest przeznaczona do zastosowań elektrycznych i przemysłowych wymagających pomocniczej dystrybucji zasilania prądem przemiennym.
Wpodstacje i elektrowniemoże dostarczać obciążenia stacyjne, w tym sprzęt zabezpieczający, automatyzujący, komunikacyjny, sterujący i oświetleniowy.
Wzakłady produkcyjne przemysłowemoże być stosowany w sterowniach, pomieszczeniach MCC i innych obszarach dystrybucji pomocniczej niskiego napięcia.
Dlazagraniczne projekty EPC, konstrukcję szafy, komponenty elektryczne i funkcje monitorowania można dostosować do lokalnych wymagań elektrycznych i zatwierdzonych rysunków projektowych.
China HAGOE Electric jest kwalifikowanym dostawcą chińskiej firmy State Grid Corporation, China Southern Power Grid i Guangdong Power Grid. Produkty firmy przeszły odpowiednie certyfikaty Państwowej Sieci Elektroenergetycznej i zostały pomyślnie wybrane w drodze przetargów organizowanych przez systemy elektroenergetyczne. HAGOE Electric dostarcza wysokiej jakości, stabilne i niezawodne produkty do rekonstrukcji, modernizacji i bezpieczeństwa sieci elektroenergetycznych.
HAGOE zapewnia personalizację opartą na projekcieWykonawcy EPC, dystrybutorzy zagraniczni, integratorzy systemów elektrycznych i użytkownicy przemysłowi. W zależności od potwierdzonych wymagań technicznych, serię HJP można dostosować pod względem wymiarów szafy, układu dopływów, obwodów odpływowych, wyłączników i liczników, modułów monitorujących, interfejsów komunikacyjnych, konfiguracji szyn zbiorczych, wprowadzenia kabli i tabliczek znamionowych OEM.
W przypadku projektów zagranicznych HAGOE może również koordynowaćdokumentacja techniczna, opakowania eksportowe, wielojęzyczne etykietowanie i międzynarodowe wsparcie logistycznezgodnie z ustalonym zakresem dostaw.

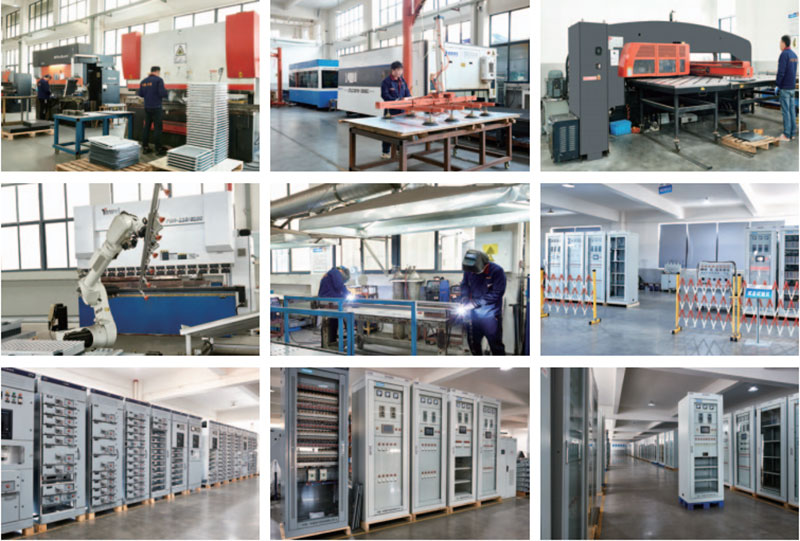

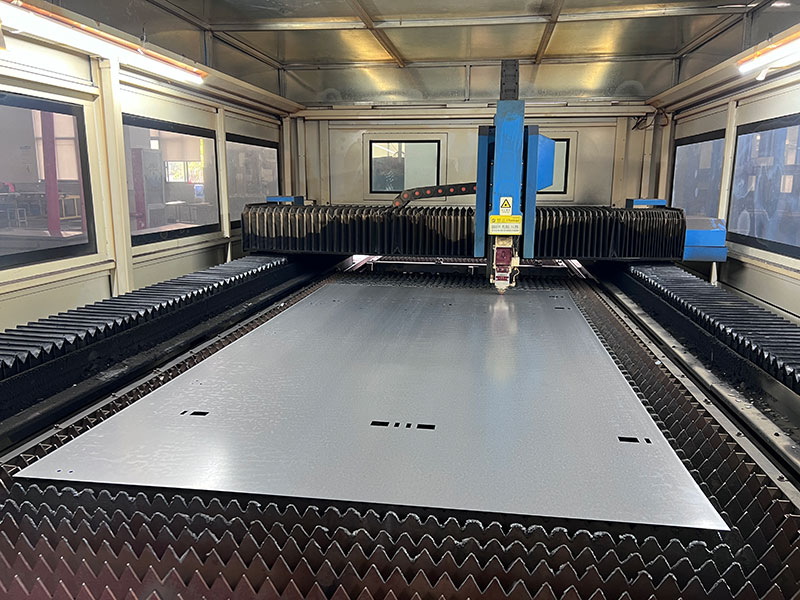

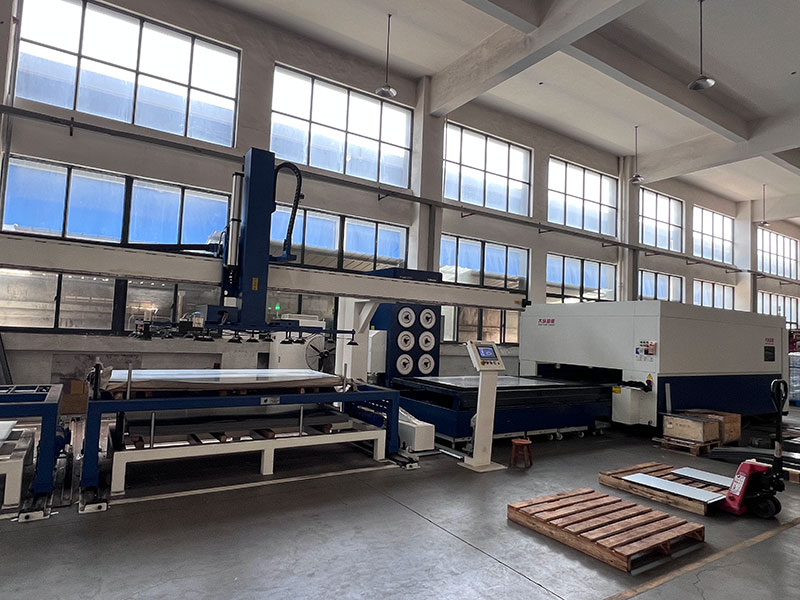

HAGOE integruje badania i rozwój, produkcję blach, montaż elektryczny i testowanie produktów w swoim systemie produkcyjnym. Baza produkcyjna wyposażona jest w wycinarki laserowe TRUMPF, giętarki CNC AMADA, wykrawarki rewolwerowe CNC oraz urządzenia do precyzyjnych nożyc do produkcji szaf elektrycznych. Procesy montażu obejmują konstrukcję szafy, obróbkę szyn zbiorczych, okablowanie elektryczne i instalację komponentów, a następnie przed wysyłką przeprowadzane są odpowiednie kontrole wydajności elektrycznej.
W przypadku panelu zasilania prądem przemiennym serii HJP kontrola jakości koncentruje się na konstrukcji szafy, szynach zbiorczych i okablowaniu, instalacji komponentów, funkcjach ochronnych i wydajności elektrycznej. HAGOE obsługuje również inteligentne systemy testowania starzenia, sprzęt do testowania wydajności elektrycznej, systemy testowania EMC, komory testowe o wysokiej i niskiej temperaturze i wilgotnym cieple oraz sprzęt do testowania IP. Stosuje się odpowiednie procedury badawcze w zależności od rodzaju produktu i wymagań projektu.

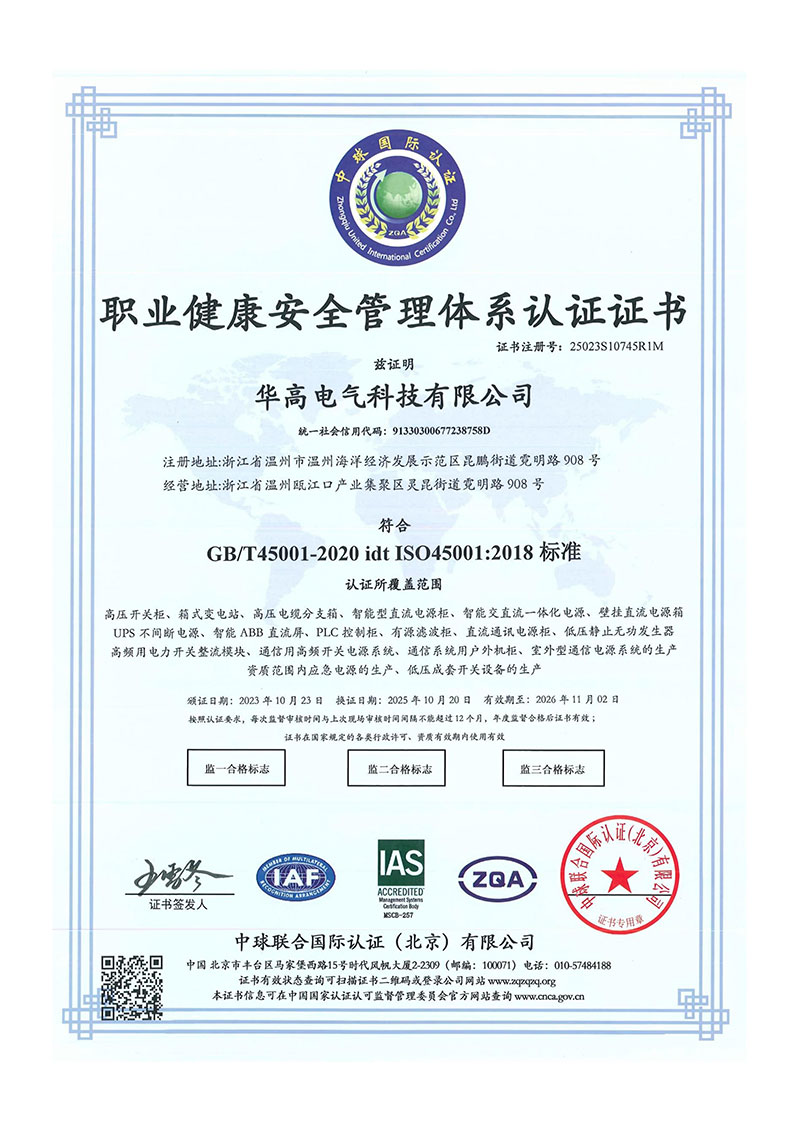

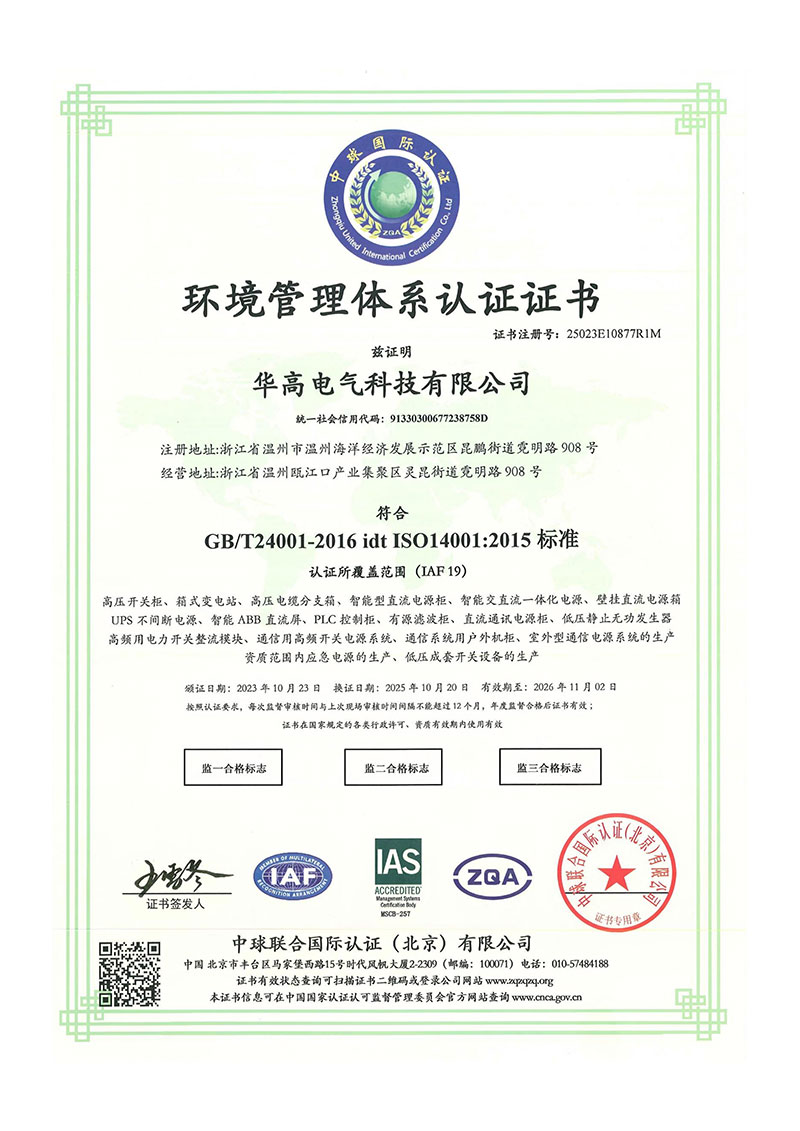

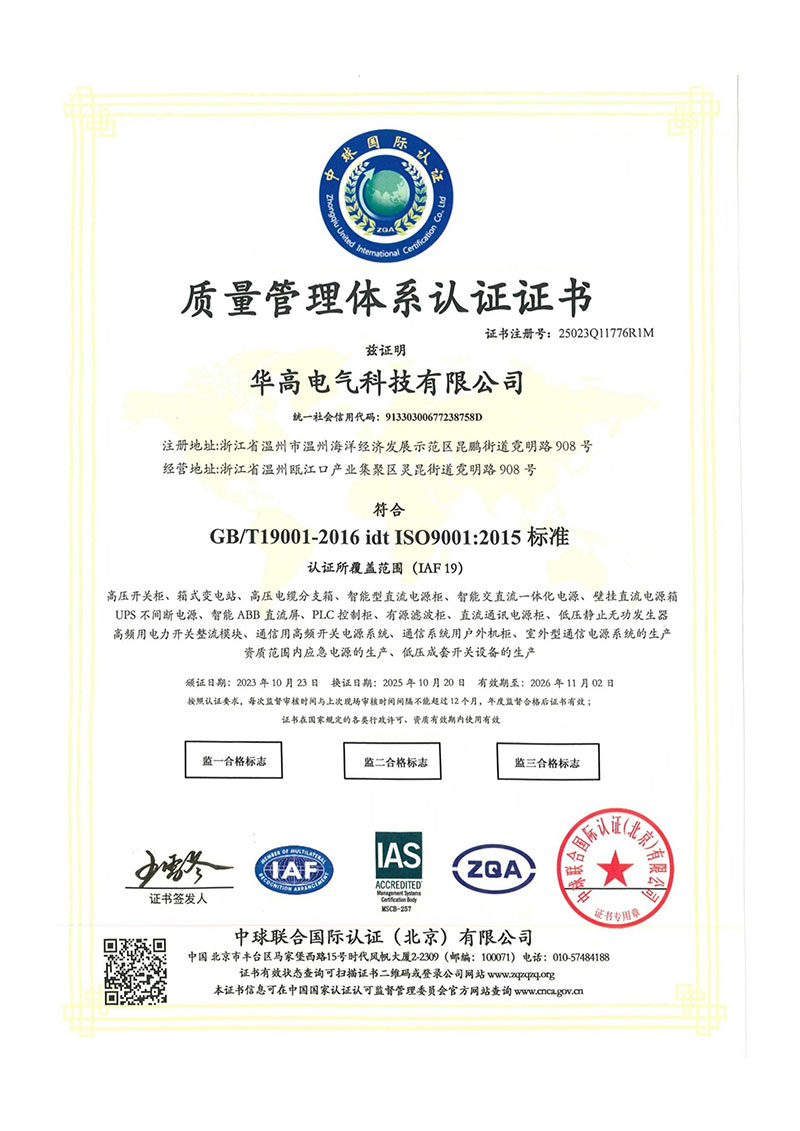

Systemy zarządzania produkcją HAGOE posiadają certyfikatyISO 9001:2015, ISO 14001:2015 i ISO 45001:2018. Certyfikat Systemu Zarządzania Jakością ISO 9001 jestNr 25023Q11776R1M, posiada certyfikat Systemu Zarządzania Środowiskowego ISO 14001Nr 25023E10877R1Moraz certyfikat Systemu Zarządzania Bezpieczeństwem i Higieną Pracy ISO 45001Nr 25023S10745R1M.
Certyfikowany zakres obejmuje produkty obejmujące szafy zasilające DC, zintegrowane systemy zasilania AC/DC, systemy UPS, rozdzielnice, szafy sterownicze PLC, systemy zasilania komunikacyjnego i zestawy rozdzielnic niskiego napięcia.
W przypadku określonych konfiguracji HJP odpowiednia dokumentacja, npCCC, CE, CB, RoHS lub raporty z testów produktówmogą być dostarczone zgodnie z rzeczywistą konfiguracją i wymaganiami rynku docelowego.
HAGOE przygotowuje opakowania eksportowe zgodnie z wymiarami szafy, sposobem transportu i wymaganiami miejsca docelowego. Standardowe zabezpieczenie może obejmować folię stretch, zabezpieczenie narożników oraz drewniane skrzynki, przy czym ostateczna konstrukcja opakowania jest potwierdzana zgodnie z zamówieniem i warunkami wysyłki.
Zamówienia zagraniczne mogą być dostarczane w ramachWarunki FOB lub CIFwraz z dokumentami eksportowymi, instrukcjami technicznymi, schematami połączeń i wielojęzycznymi etykietami produktów. Częściową dostawę CKD można również rozważyć w przypadku projektów wymagających montażu za granicą, jeśli pozwala na to zakres techniczny.
Ostateczny czas realizacji należy potwierdzić późniejrysunki, specyfikacje techniczne, konfigurację komponentów i wielkość zamówieniazostały sfinalizowane.
Firma HAGOE Electric Technology Co., Ltd. została założona w2008i rozwinął długoterminowe możliwości w zakresie badań i rozwoju oraz produkcji systemów zasilania, sprzętu do dystrybucji niskiego napięcia, sprzętu automatyki przemysłowej i nowych produktów elektrycznych zajmujących się energią.
Firma trzyma34 autoryzowane patenty krajowe, obsługuje urządzenia produkcyjne, w tym maszyny do cięcia laserowego TRUMPF i giętarki CNC AMADA, a także utrzymuje możliwości testowania w zakresie parametrów elektrycznych, EMC, starzenia, warunków środowiskowych i ochrony IP.
Jej systemy zarządzania posiadają certyfikatyISO 9001, ISO 14001 i ISO 45001, natomiast jej produkty i usługi trafiają do klientów w Chinach iponad 30 krajów i regionówza granicą.
Wykonawcom, dystrybutorom i użytkownikom przemysłowym zaopatrującym się w panele zasilające AC serii HJP firma HAGOE może zapewnić zintegrowany proces dostaw obejmującykonfiguracja techniczna, dostosowywanie produktu, produkcja, kontrola jakości i dostawa eksportowa.
Wydajność specyficzną dla produktu, certyfikaty i referencje projektowe można zweryfikować zgodnie z rzeczywistą konfiguracją i towarzyszącą dokumentacją techniczną.
Panel zasilania prądem przemiennym serii HJP jest przeznaczony dopomocnicza dystrybucja prądu przemiennegow podstacjach, elektrowniach, obiektach przemysłowych, sterowniach i innej infrastrukturze elektrycznej. Może zasilać zabezpieczenia przekaźników, automatykę, komunikację, oświetlenie i inne obciążenia obsługujące stację.
Tak. Serię HJP można skonfigurować za pomocąpodwójne zasilanie wejściowe prądu przemiennegodo zastosowań wymagających alternatywnego źródła zasilania. Można wybrać transfer automatyczny lub ręczny, zgodnie ze schematem elektrycznym projektu, z logiką transferu potwierdzoną podczas projektowania technicznego.
Standardowa konfiguracja jest przeznaczona dlaAC 380 V/220 V, 50 Hzsystemy niskiego napięcia. AKonfiguracja 60 Hzmogą być również dostarczone zgodnie z wymaganiami projektu i wybranymi komponentami elektrycznymi.
Tak. HAGOE zapewnia personalizację opartą na projekcieWykonawcy EPC, dystrybutorzy, integratorzy systemów i użytkownicy przemysłowi. Wymiary szaf, układy zasilania wejściowego, obwody odpływowe, wyłączniki, liczniki, moduły monitorujące, interfejsy komunikacyjne, wejścia kablowe, konfigurację szyn zbiorczych i tabliczki znamionowe OEM można dostosować zgodnie z zatwierdzonymi wymaganiami technicznymi.
Panel może być skonfigurowany z cyfrowymi urządzeniami monitorującyminapięcie, prąd, częstotliwość i współczynnik mocy. Tam, gdzie jest to wymagane,Komunikacja RS485/MODBUSmożna zintegrować w celu połączenia z systemem nadzoru nadzoru. Ostateczna konfiguracja komunikacji zależy od wybranego sprzętu monitorującego i architektury systemu.
Aby uzyskać dokładną konfigurację i wycenę, klienci powinni dostarczyćschemat jednokreskowy, harmonogram obciążenia, napięcie znamionowe, układ zasilania wejściowego, liczba obwodów odpływowych, wymiary szafy, wymagania dotyczące monitorowania, obowiązujące normy i wielkość zamówienia. W przypadku projektów EPC szczególnie przydatne są zatwierdzone rysunki elektryczne i specyfikacje techniczne.
Tak. W zależności od zakresu projektu HAGOE może zapewnićspecyfikacje produktów, schematy okablowania, instrukcje techniczne, zapisy z kontroli, dokumentacja testowa i dokumenty eksportowe. Pakiet dokumentacji można potwierdzić przed produkcją.
Systemy zarządzania produkcją HAGOE posiadają certyfikatyISO 9001:2015, ISO 14001:2015 i ISO 45001:2018. W zależności od aktualnej konfiguracji produktu i rynku docelowego, ma zastosowanieDokumentacja CCC, CE, CB, RoHS lub testowania produktumożna również podać, jeśli jest to możliwe.
Tak. HAGOE wspiera zagraniczne projekty EPC za pomocąkonfiguracja techniczna, dostosowywanie OEM, produkcja, dokumentacja jakościowa, pakowanie eksportowe, koordynacja logistyki i wsparcie techniczne. Według danych firmy, produkty i usługi HAGOE zostały rozszerzone naponad 30 krajów i regionów.
HAGOE integruje produkcję blach, montaż elektryczny i testowanie produktów w swoim systemie produkcyjnym. Jej zakłady produkcyjne obejmująWycinarki laserowe TRUMPF, giętarki CNC AMADA, wykrawarki rewolwerowe CNC i urządzenia do testowania parametrów elektrycznych. Kontrola jakości obejmuje konstrukcję szafy, instalację komponentów, okablowanie, prace szyn zbiorczych, funkcje zabezpieczające i odpowiednie testy wydajności elektrycznej.
Tak. HAGOE może wspieraćZnakowanie OEM i konfiguracje specyficzne dla projektu, w tym tabliczki znamionowe, etykiety produktów, dokumentacja, specyfikacje szaf i wybrane komponenty elektryczne. Wymagania OEM należy potwierdzić wraz ze specyfikacją techniczną przed rozpoczęciem produkcji.
Czas realizacji produkcji zależy odilość szafek, konfiguracja elektryczna, wybór komponentów, wymagania dotyczące dostosowywania i zatwierdzenie rysunku. Potwierdzony harmonogram dostaw można przedstawić po sfinalizowaniu specyfikacji technicznej, rysunków i zamówienia.
