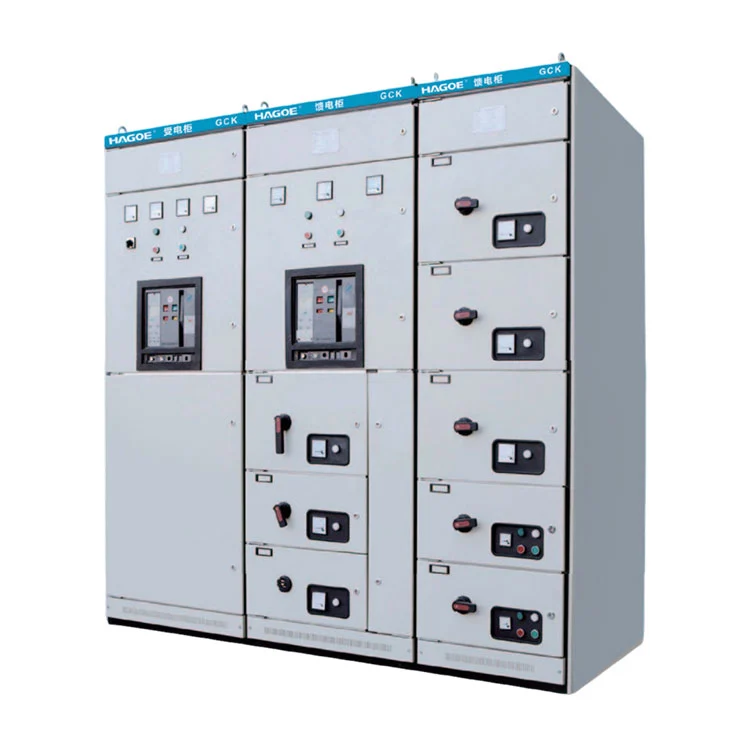

Rozdzielnica niskiego napięcia GCK

Wysuwna konstrukcja rozdzielnicy niskiego napięcia GCK pozwala na elastyczne kombinacje różnych jednostek funkcjonalnych, integrując więcej obwodów dystrybucji mocy, sterowania i zabezpieczeń w ograniczonej przestrzeni szafy. Nadaje się do elektrowni, podstacji, przedsiębiorstw przemysłowych i górniczych oraz projektów automatyki przemysłowej. Największa różnica między nią a zwykłą stałą rozdzielnicą niskiego napięcia polega na konstrukcji wysuwnej jednostki funkcjonalnej.

W projektach przemysłowych rozdzielnice niskiego napięcia często nie tylko rozdzielają energię, ale także sterują wieloma silnikami, pompami, wentylatorami, przenośnikami i obciążeniami linii produkcyjnej. Jeśli wszystkie obwody wykorzystują stałą strukturę instalacyjną, konserwacja lub wymiana konkretnego obwodu może skutkować długimi przerwami w dostawie prądu i czasem działania.

Dwa centra funkcjonalne

System GCK składa się z dwóch głównych sekcji funkcjonalnych:

PC — Centrum dystrybucji zasilania

Służy do odbioru, dystrybucji i zasilania energią elektryczną niskiego napięcia. Obwody wejściowe, sprzęgowe i odpływowe można skonfigurować zgodnie ze schematem dystrybucji projektu.

MCC — Centrum sterowania silnikami

Zaprojektowany do przełączania, sterowania, ochrony i dystrybucji silników. Typowe obciążenia obejmują pompy, wentylatory, sprężarki, przenośniki i silniki stosowane w systemach produkcyjnych.

Ta architektura PC + MCC umożliwia firmie GCK spełnienie wymagań zarówno w zakresie dystrybucji mocy, jak i sterowania silnikiem w ramach zintegrowanego systemu rozdzielnic niskiego napięcia.

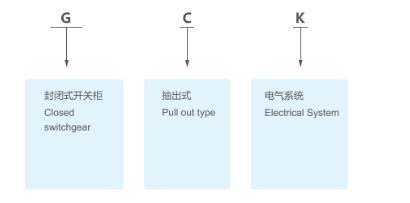

Definicja modelu

Dlaczego konstrukcja wysuwna ma znaczenie w zastosowaniach przemysłowych

Przemysłowy system MCC może zawierać dziesiątki obwodów silnika, a każdy silnik ma inną moc znamionową, metody rozruchu i wymagania dotyczące zabezpieczeń. Wyjmowane jednostki funkcjonalne umożliwiają organizację obwodów zgodnie z rzeczywistymi wymaganiami dotyczącymi obciążenia, przy jednoczesnym zachowaniu strukturalnego układu wewnętrznego.

Dla personelu zajmującego się konserwacją architektura może również zmniejszyć niepotrzebne zakłócenia w innych obwodach i umożliwić wydajniejszą kontrolę, serwisowanie lub wymianę poszczególnych jednostek funkcjonalnych.

Dlatego też, oceniając rozdzielnicę niskiego napięcia GCK, nabywcy powinni patrzeć poza wymiary szafy i prąd znamionowy oraz wziąć pod uwagę:

Konfiguracja jednostki funkcjonalnej → Blokada elektryczna → Układ szyn zbiorczych → Koordynacja zabezpieczeń → Dostępność konserwacyjna

Parametr techniczny

Wydajność elektryczna

Rozdzielnica niskiego napięcia GCK charakteryzuje się dużą zdolnością wyłączania i została zaprojektowana z myślą o stabilności termicznej i dynamicznej w systemach dystrybucji energii niskiego napięcia.

W przypadku wystąpienia zwarcia rozdzielnica musi nie tylko uwzględniać normalny prąd roboczy, ale także wytrzymywać skutki termiczne i elektrodynamiczne powstałe podczas zwarcia.

Dlatego wymagany jest kompletny projekt elektryczny obejmujący konstrukcję szafy, system szyn zbiorczych, odstępy między izolacją, metody połączeń i elementy zabezpieczające.

HAGOE wdraża pełną kontrolę procesu nad sprzętem podczas produkcji, w tym obróbkę blachy, montaż szyn zbiorczych, montaż komponentów, okablowanie wtórne i ogólne testowanie szafy.

GCK kontra GGD: który pasuje do projektu?

Jeżeli projekt obejmuje głównie ogólną dystrybucję energii niskiego napięcia, zwykle wystarczająca jest stała konstrukcja, taka jak GGD (urządzenie dystrybucji gazu).

Jeśli projekt obejmuje dużą liczbę obwodów silnika i kładzie większy nacisk na gęstość obwodów, zarządzanie jednostkami funkcjonalnymi i łatwość konserwacji, rozdzielnica niskiego napięcia GCK (sterownik dystrybucji gazu) jest na ogół lepszym wyborem.

GCK nie jest po prostu „ulepszoną wersją GGD”; oba są lepiej dostosowane do różnych architektur dystrybucji mocy.

Scenariusze zastosowań

Produkcja przemysłowa

GCK można stosować w liniach produkcyjnych, maszynach, systemach pomp, wentylatorach i zautomatyzowanym sprzęcie produkcyjnym, gdzie wymagana jest scentralizowana dystrybucja mocy i sterowanie silnikiem.

Stacje uzdatniania wody i przepompownie

W przypadku stacji uzdatniania wody i przepompowni zawierających wiele pomp, silników i obciążeń pomocniczych, jednostki funkcjonalne MCC można rozmieścić zgodnie z indywidualnymi obwodami silników.

Górnictwo i przemysł ciężki

W górnictwie, hutnictwie i przemyśle ciężkim zazwyczaj występuje duża koncentracja obciążeń silników. GCK można skonfigurować do scentralizowanej dystrybucji, sterowania silnikiem i ochrony.

Projekty infrastrukturalne

GCK może wspierać scentralizowaną dystrybucję niskiego napięcia i sterowanie silnikami w dużych budynkach, infrastrukturze miejskiej i projektach związanych z transportem.

Środowisko operacyjne

Rozdzielnica niskiego napięcia GCK jest odpowiednia dla ogólnych przemysłowych środowisk elektrycznych:

Wysokość montażu: ≤2000 metrów

Temperatura otoczenia: -5°C do +40°C

Średnia temperatura dobowa: ≤ +35°C

Wilgotność względna przy +40°C: ≤50%

Wilgotność względna przy +20°C: Do 90%

Kąt nachylenia instalacji: ≤5° (kierunek pionowy)

Nie nadaje się do miejsc zagrożonych pożarem lub eksplozją, poważnym zanieczyszczeniem, korozją chemiczną lub silnymi wibracjami.

Transport i przechowywanie: Warunki transportu/przechowywania wynoszą od -25°C do +55°C, przy krótkotrwałej temperaturze ekspozycji do +70°C. Jeżeli rzeczywiste warunki w miejscu lokalizacji przekraczają powyższe limity, np. duża wysokość nad poziomem morza, wysoka wilgotność, środowisko korozyjne lub nietypowe temperatury, na etapie zakupu należy określić szczególne okoliczności w celu oceny technicznej i konfiguracji.

Możliwości inżynieryjne i produkcyjne HAGOE

Firma Hagoe Electric Technology Co., Ltd. została założona w2008i ma więcej niż18 lat doświadczenia w zakresie przesyłu energii, systemów dystrybucji, energoelektroniki i nowych rozwiązań elektroenergetycznych.

W przypadku kompletnego sprzętu niskiego napięcia, takiego jak GCK, możliwości produkcyjne obejmują więcej niż tylko produkcję szaf. Zawieraelektrotechnika, obróbka blachy, systemy szyn zbiorczych, instalacja komponentów, okablowanie wtórne i testowanie kompletnych szaf.

HAGOE dysponuje profesjonalnym zespołem badawczo-rozwojowym oraz nowoczesną bazą produkcyjną, z kapitałem zakładowym wynoszącym51 milionów juanówIponad 34 patenty krajowe.

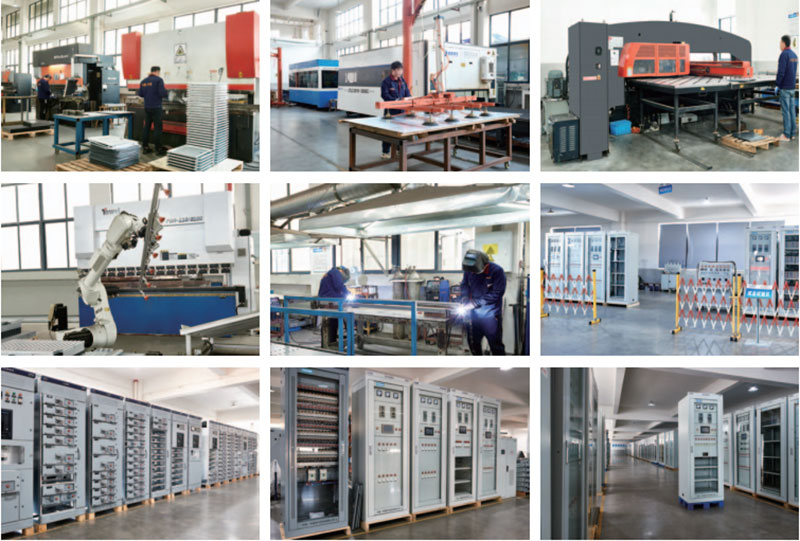

Sprzęt produkcyjny obejmuje:

• Wycinarki laserowe Trumpf z Niemiec
• Giętarki CNC AMADA z Japonii
• Zautomatyzowane wykrawarki CNC
• Linie produkcyjne SMT
• Inteligentny sprzęt do testowania starzenia
• Sprzęt do testowania EMC, ochrony IP i środowiska

Możliwości te wspierają dokładność produkcji szaf, spójność produkcji i kontrolę jakości kompletnych zespołów rozdzielnic.

Często zadawane pytania

Do czego głównie używana jest rozdzielnica niskiego napięcia GCK?

GCK jest stosowany głównie do dystrybucji energii niskiego napięcia, sterowania silnikami i dystrybucji oświetlenia w elektrowniach, podstacjach, zakładach produkcyjnych, górnictwie, uzdatnianiu wody i projektach infrastrukturalnych.

Jakie jest maksymalne napięcie robocze GCK?

Maksymalne napięcie robocze wynosi 660 V AC i jest przeznaczone do systemów dystrybucji niskiego napięcia prądu przemiennego 50 Hz.

Jaki jest maksymalny prąd znamionowy?

Prąd znamionowy może osiągnąć 3150 A, a ostateczna konfiguracja zależy od wymagań zasilania, szyn zbiorczych i pola zasilającego.

Dlaczego GCK nadaje się do zastosowań MCC?

GCK wykorzystuje wyjmowane jednostki funkcjonalne i zawiera centrum sterowania silnikiem MCC, umożliwiające konfigurację obwodów silnika zgodnie z mocą silnika, metodami rozruchu i wymogami zabezpieczeń.

Jaka jest główna różnica między GCK i GGD?

GGD to stała szafa rozdzielcza niskiego napięcia powszechnie stosowana w konwencjonalnej dystrybucji energii. GCK wykorzystuje wyjmowane jednostki funkcjonalne i lepiej nadaje się do systemów przemysłowych wymagających wielu zasilaczy, obwodów sterowania silnikami i większej elastyczności konserwacji.
