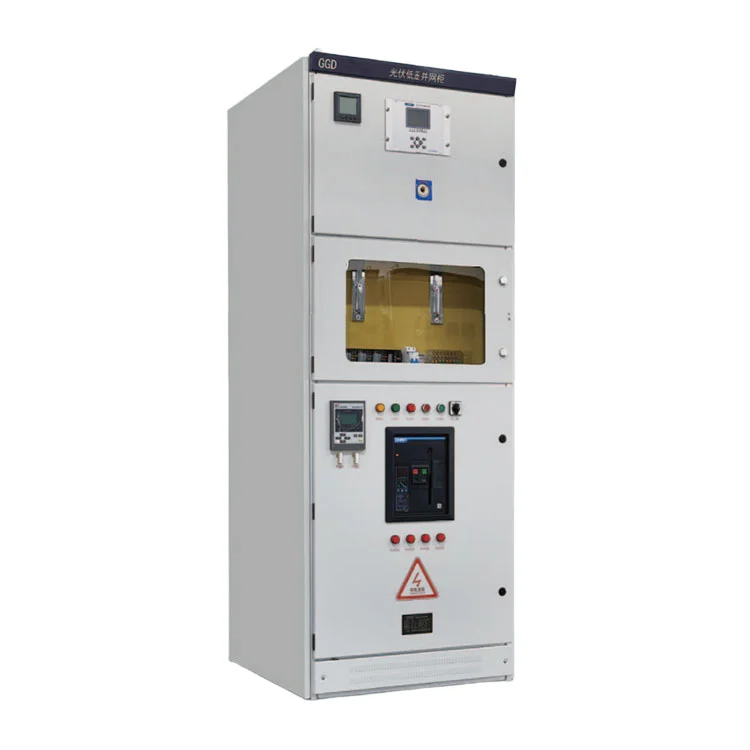

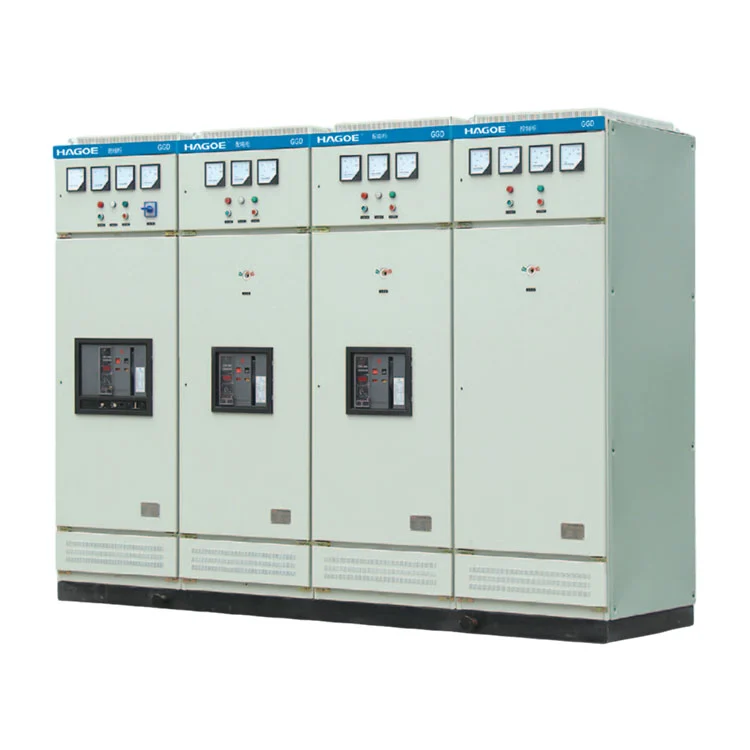

Rozdzielnica niskiego napięcia GGD

GGD to nie tylko metalowa obudowa. To jestzespół rozdzielnicy niskiego napięciazawierające wyłączniki automatyczne, szyny zbiorcze, urządzenia zabezpieczające, przyrządy pomiarowe i elementy sterujące.

W typowym systemie dystrybucyjnym moc jest obniżana przez transformator przed wejściem do rozdzielnicy niskiego napięcia. Rozdzielnica niskiego napięcia GGD odbiera energię przez główny obwód wejściowy i rozprowadza ją do oświetlenia, silników, urządzeń produkcyjnych i innych odbiorników niskiego napięcia poprzez indywidualne obwody zasilające.

Podstawową ścieżkę mocy można przedstawić jako:

Transformator → Główny obwód dopływowy → System szyn zbiorczych → Obwody zasilające → Obciążenia elektryczne

Z tego powodu przy wyborze rozdzielnicy należy uwzględnić coś więcej niż tylko prąd znamionowy.Spodziewany prąd zwarciowy, charakterystyka obciążenia, liczba obwodów odpływowych, rozmieszczenie szyn zbiorczych, koordynacja zabezpieczeń i warunki instalacjiwszystko to wpływa na ostateczną konfigurację.

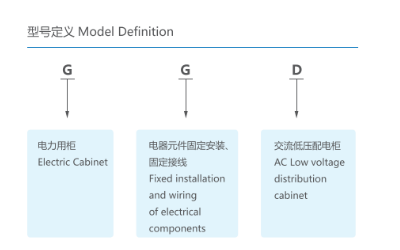

Definicja modelu

Charakterystyka inżynieryjna

Główną wartością inżynieryjną rozdzielnicy niskiego napięcia GGD jest zapewnienie zorganizowanej i łatwej w utrzymaniu platformy do dystrybucji energii niskiego napięcia.

Na podstawie dostarczonych specyfikacji produktu najważniejsze cechy obejmują:

Wysoka zdolność wyłączania zwarć

Różne modele GGD zapewniają różne znamionowe poziomy prądu zwarciowego wyłączalnego, co pozwala na dobór rozdzielnicy w zależności od poziomu uszkodzenia systemu.

Wytrzymałość termiczna i dynamiczna

Szafa i system przewodzący muszą wytrzymać skutki termiczne i siły elektromagnetyczne powstające w warunkach zwarcia. Odpowiednie parametry obejmują znamionowy krótkotrwały prąd wytrzymywany i znamionowy szczytowy prąd wytrzymywany.

Elastyczne konfiguracje elektryczne

Obwody wejściowe, wyjściowe, odbiorcze i dystrybucyjne można skonfigurować zgodnie z wymaganiami projektu.

Praktyczna instalacja i konserwacja

Ustalona architektura szafy ułatwia instalację sprzętu, kontrolę obwodów i późniejszą konserwację.

Skalowalna architektura dystrybucji

W konfiguracjach GGD1, GGD2 i GGD3 dostępne są różne wartości znamionowe prądu, aby dopasować je do różnych wydajności dystrybucyjnych.

GGD1 / GGD2 / GGD3 — czym różnią się oceny

Trzech grup GGD nie należy postrzegać po prostu jako szaf o różnych rozmiarach. Ich główne różnice są związane zprąd znamionowy i odporność na zwarcia.

Uwaga dotycząca zamówienia:Ostatecznego modelu nie należy wybierać wyłącznie na podstawie prądu obciążenia. Przed złożeniem zamówienia należy również potwierdzić projektowany poziom zwarcia, moc transformatora, koordynację zabezpieczeń i konfigurację linii zasilających

Wyjaśnienie działania zwarciowego

Przy wyborze rozdzielnicy niskiego napięcia znamionowy prąd zwarciowy wyłączalny, znamionowy krótkotrwały prąd wytrzymywany i znamionowy szczytowy prąd wytrzymywany opisują różne aspekty działania zwarciowego.

Znamionowy prąd zwarciowy wyłączalny odnosi się do zdolności rozdzielnicy do przerwania określonego prądu zwarciowego w określonych warunkach.

Znamionowy prąd krótkotrwały wytrzymywany wskazuje prąd, który urządzenie może wytrzymać przez określony czas podczas zwarcia, szczególnie w odniesieniu do naprężenia termicznego.

Znamionowy szczytowy prąd wytrzymywany odnosi się do sił elektromagnetycznych związanych ze szczytowym prądem zwarciowym.

Z tego powodu parametry te należy dopasować do obliczonego spodziewanego prądu zwarciowego projektu, a nie wybierać szafę po prostu na podstawie jej normalnego prądu roboczego.

Opcje konfiguracji elektrycznej

Rozdzielnicę niskiego napięcia GGD można skonfigurować zgodnie z topologią dystrybucji projektu.

Typowe konfiguracje obejmują:

Sekcja przychodząca

Łączy szafę z transformatorem lub poprzedzającym źródłem zasilania niskiego napięcia.

Sekcja podajnika wychodzącego

Zapewnia niezależne obwody zasilające dla różnych obszarów lub urządzeń.

Obciążenia silnika

Skonfigurowane z odpowiednimi urządzeniami przełączającymi, zabezpieczającymi i sterującymi do zastosowań silnikowych.

Dystrybucja oświetlenia

Zapewnia dedykowane obwody niskiego napięcia dla systemów oświetleniowych.

Kompensacja mocy biernej

Kompensację kondensatora można włączyć zgodnie ze współczynnikiem mocy projektu i wymaganiami dotyczącymi mocy biernej.

Pomiary i monitorowanie

Napięcie, prąd, moc, energia i inne funkcje monitorowania można włączyć zgodnie z wymaganiami projektu.

Zaprojektowane z myślą o rzeczywistych warunkach instalacji

Zgodnie z dostarczonymi danymi produktu, seria GGD jest przeznaczona do następujących typowych warunków pracy:

• Temperatura powietrza otoczenia:-5°C do +40°C
• Średnia temperatura dobowa:≤ +35°C
• Wysokość montażu:≤ 2000 m
• Wilgotność względna w temperaturze +40°C:≤ 50%
• Wilgotność względna w temperaturze +20°C: do90%
• Nachylenie instalacji:≤ 5° od płaszczyzny pionowej
• Nie jest przeznaczony do stosowania w miejscach narażonych na silne wibracje, uderzenia lub warunki, które mogą powodować korozję elementów elektrycznych

W przypadku środowisk znajdujących się na dużych wysokościach, o dużej wilgotności, silnie korozyjnych, o wysokich wibracjach lub z innych nietypowych powodów, rzeczywiste warunki w miejscu instalacji powinny zostać potwierdzone na etapie zapytania technicznego, aby można było odpowiednio skonfigurować sprzęt.

Gdzie używana jest rozdzielnica niskiego napięcia GGD

Rozdzielnice niskiego napięcia GGD nadają się do zastosowań wymagających scentralizowanej dystrybucji i sterowania mocą niskiego napięcia, w tym:

Elektrownie i podstacje

Do dystrybucji niskiego napięcia i systemów zasilania pomocniczego.

Produkcja przemysłowa

Do linii produkcyjnych, maszyn, pomp, wentylatorów i innych obciążeń przemysłowych.

Górnictwo i przemysł ciężki

Do przemysłowych i górniczych systemów dystrybucji energii.

Projekty infrastrukturalne

Do dystrybucji niskiego napięcia w budynkach, infrastrukturze komunalnej i obiektach użyteczności publicznej.

Projekty dotyczące energii odnawialnej

Jako część sekcji dystrybucji niskiego napięcia prądu przemiennego w projektach energii odnawialnej, z zastrzeżeniem ogólnej architektury systemu.

Modernizacje sieci dystrybucyjnej

Do modernizacji i rozbudowy istniejących systemów dystrybucji niskiego napięcia.

GGD a konwencjonalne szafy rozdzielcze niskiego napięcia

W przypadku prostej dystrybucji w budynkach mieszkalnych lub na małą skalę wystarczy podstawowa skrzynka rozdzielcza. Zakłady przemysłowe, podstacje i projekty infrastrukturalne zazwyczaj wymagają jaśniejszego zdefiniowaniazdolność zwarciowa, pojemność szyn zbiorczych, ilość linii zasilających, konfiguracja zabezpieczeń i wymagania konserwacyjne.

W tym przypadku zestaw rozdzielnic niskiego napięcia GGD staje się bardziej odpowiedni do zastosowań w inżynierii dystrybucyjnej.

Kontrola jakości od blachy po kompletną szafkę

GGD to kompletny zespół elektryczny, co oznacza, że ​​jakość produktu zależy nie tylko od poszczególnych komponentów, ale także oddokładność wykonania szafy, połączenia szyn zbiorczych, odstępy między przewodami, ciągłość uziemienia, instalacja komponentów i okablowanie kompletnej szafy.

HAGOE zarządza produkcją w ramach systemu zarządzania jakością ISO9001 i stosuje kontrolę jakości, począwszy od kontroli przychodzących materiałów i komponentów, aż po testy kompletnych szaf.

Typowy proces produkcyjny obejmuje:

Kontrola przychodząca → Obróbka blachy → Montaż szafy → Instalacja szyn zbiorczych → Instalacja komponentów → Okablowanie → Kontrola elektryczna → Testowanie funkcjonalne → Kontrola końcowa

W przypadku projektów inżynieryjnych HAGOE może dostarczyć dokumentację techniczną, protokoły kontroli, dokumenty certyfikacyjne, schematy okablowania i dokumenty związane z instalacją zgodnie z wymogami zamówienia.

Często zadawane pytania

Do czego służy rozdzielnica niskiego napięcia GGD?

Rozdzielnice niskiego napięcia GGD stosowane są głównie do dystrybucji prądu przemiennego niskiego napięcia, oświetlenia, sterowania i ochrony w elektrowniach, podstacjach, obiektach przemysłowych, przedsiębiorstwach górniczych i projektach infrastrukturalnych.

Jak wybrać GGD1, GGD2 lub GGD3?

Wybór powinien opierać się na prądzie znamionowym, spodziewanym prądzie zwarciowym, wymaganiach dotyczących linii zasilającej i konfiguracji systemu.

Czy szafki GGD można dostosować do indywidualnych potrzeb?

Tak. HAGOE może dostosować konfiguracje elektryczne w zależności od obwodów wejściowych, odpływów, pomiarów, zabezpieczeń, kompensacji, wymagań kontrolnych i wymiarów instalacji.

Czy GGD nadaje się do montażu na zewnątrz?

Dostarczone standardowe warunki pracy są przeznaczone przede wszystkim dla typowych instalacji. Użycie na zewnątrz wymaga potwierdzenia stopnia ochrony obudowy, temperatury, wilgotności, promieniowania słonecznego i innych wymagań środowiskowych przed konfiguracją.
