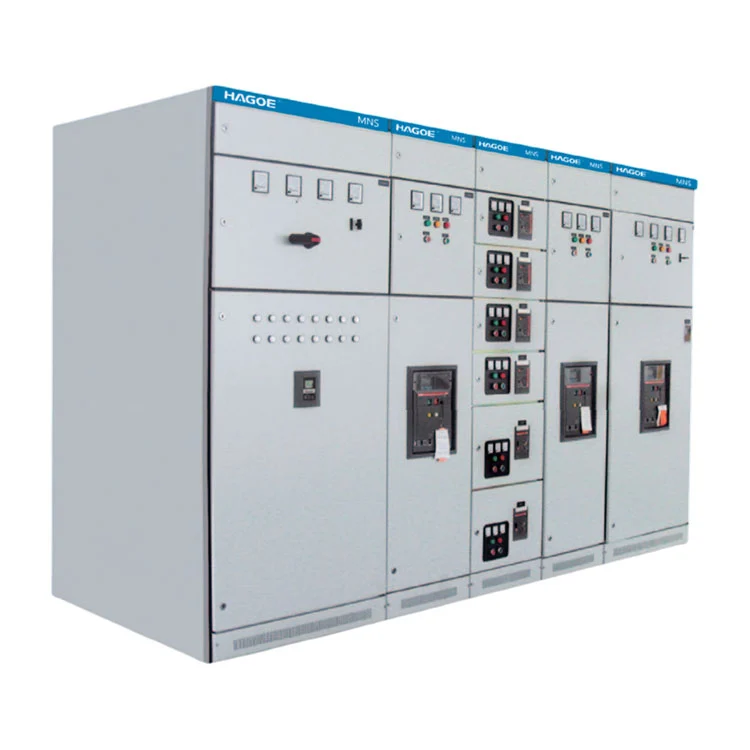

Rozdzielnica niskiego napięcia MNS

Rozdzielnica niskiego napięcia MNS to kompletny system rozdzielnic niskiego napięcia skupiający się na modułowych jednostkach funkcjonalnych i architekturze wysuwnej.

Zamiast konfigurować szafę tylko w oparciu o jej całkowitą pojemność, MNS kładzie nacisk na ujednoliconą kombinację jednostek funkcjonalnych. Zasilanie, obwody odpływowe, jednostki sterujące silnikami i obwody kompensacyjne można rozmieścić zgodnie z projektem elektrycznym projektu, co pozwala na dopasowanie zestawu rozdzielnic do różnych struktur obciążenia.

HAGOE MNS przeznaczony jest do systemów zasilania prądem zmiennym o znamionowym napięciu pracy do 660V, realizując funkcje konwersji, dystrybucji i sterowania mocą.

W przypadku projektów przemysłowych wymagających wielu obwodów dystrybucyjnych, obwodów sterowania silnikami MCC i scentralizowanego sterowania elektrycznego, architektura modułowa zapewnia bardziej zorganizowany sposób organizacji wewnętrznych funkcji rozdzielnicy.

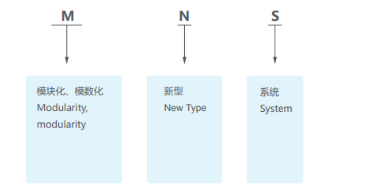

Definicja modelu

Trzy funkcjonalne konfiguracje szafek

Centrum dystrybucji zasilania komputerów PC

Szafa PC służy do głównego zasilania i dystrybucji niskiego napięcia. W zależności od aktualnych ocen i wymagań projektu, może pomieścićWyłączniki serii Emax, MT, 3WN, AH i MEdo podłączenia zasilania, ochrony i dystrybucji.

Centrum sterowania silnikami MCC

Szafa MCC jest przeznaczona przede wszystkim do obciążeń silników przemysłowych. W zależności od wymiarów jednostki szufladowej i wymagań obwodów, w każdym obwodzie funkcjonalnym można zastosować wyłącznik kompaktowy o dużej zdolności wyłączania lub obrotowy rozłącznik obciążenia z zabezpieczeniem bezpiecznikowym w celu scentralizowanego sterowania i ochrony silnika.

Szafka kompensacji mocy biernej

Szafkę kompensacji mocy biernej można wyposażyć wfunkcje ręcznej, automatycznej i zdalnej kompensacji mocy biernejzgodnie z projektem, wspomagające zarządzanie współczynnikiem mocy w systemie dystrybucyjnym.

Połączenie funkcji PC, MCC i kompensacji pozwala MNS służyć jako kompletny system dystrybucji zasilania niskiego napięcia i sterowania silnikami, a nie jako samodzielna szafa rozdzielcza.

Wysuwana architektura do konserwacji funkcjonalnej

MNS wykorzystuje wyjmowane jednostki funkcjonalne. Przemysłowe systemy dystrybucyjne często zawierają dużą liczbę obwodów zasilających i silnikowych. W przypadku sprzętu montowanego na stałe konserwacja pojedynczego obwodu może wymagać szerszego odłączenia pola i pracy.

Architektura wyjmowana organizuje każdy obwód funkcjonalny w niezależną jednostkę, umożliwiając bardziej szczegółowe ukierunkowanie działań konserwacyjnych.

Podczas konfiguracji inżynieryjnej można wybrać odpowiednie moduły szuflad w zależności od typu obwodu i wartości znamionowych, a następnie zmontować je za pomocą standardowych modułów.

Ten projekt jest szczególnie odpowiedni dla:

Wieloobwodowa dystrybucja przemysłowa

Centra sterowania silnikami

Duże systemy zasilania linii produkcyjnych

Scentralizowane pomieszczenia elektryczne

Obiekty przemysłowe działające w trybie ciągłym

Standaryzowane moduły do ​​konfiguracji specyficznych dla projektu

Kluczową zaletą rozdzielnicy niskiego napięcia MNS jest nie tylko jej konstrukcja wysuwna, ale także jejznormalizowana konstrukcja modułowa.

Projekt przemysłowy może obejmować zasilacze wejściowe o dużej wydajności, zasilacze ogólnego przeznaczenia, obwody małych silników, obwody sterujące i obwody kompensacji biernej w ramach tego samego systemu niskiego napięcia. Obwody te mają różne wartości znamionowe prądu, wymagania dotyczące ochrony i metody kontroli.

Konfiguracja MNS powinna zatem opierać się na:

Pojemność transformatora

Prąd przychodzący

Ilość podajnika

Obciążenie silnika

Metoda rozruchu silnika

Wymagania dotyczące ochrony

Zapotrzebowanie na moc bierną

Wymagania dotyczące kontroli i komunikacji

HAGOE może skonfigurować układ szaf i jednostki funkcjonalne zgodnie ze schematem jednokreskowym klienta, listą obciążeń lub specyfikacją techniczną projektu.

Aplikacje

Rozdzielnica niskiego napięcia MNS jest przeznaczona do systemów przemysłowych wymagających scentralizowanej dystrybucji niskiego napięcia i sterowania silnikami, a nie ograniczania się do jednej konkretnej branży.

Typowe zastosowania obejmująelektrownie, podstacje, obiekty petrochemiczne, hutnictwo i walcowanie stali, systemy energetyki transportowej, przemysł lekki i zakłady tekstylne.

Parametr techniczny

Poziom ochrony

Środowisko usług

Standardowe warunki obsługi MNS należy potwierdzić zgodnie z wymaganiami konstrukcyjnymi sprzętu. Typowe warunki obejmują:

• Temperatura powietrza otoczenia:-5°C do +40°C
• Średnia temperatura dobowa:nie wyższa niż +35°C
• Wysokość:nie przekraczającej 2000 m
• Wilgotność względna w temperaturze +40°C:nie więcej niż 50%
• W niższych temperaturach można zaakceptować wyższą wilgotność względną, np90% przy +20°C
• Urządzenia nie należy instalować w środowiskach o dużym zanieczyszczeniu, korozji chemicznej, pożarze, ryzyku wybuchu lub silnych wibracjach.

Transport i przechowywanie są ogólnie obsługiwane w ramach-25°C do +55°C. Można rozważyć krótkotrwałe wyższe temperatury, pod warunkiem, że nie nastąpi nieodwracalne uszkodzenie.

Do zastosowań specjalnych, npplatformy wiertnicze na morzu i elektrownie jądrowe, należy zawrzeć z producentem odrębną umowę techniczną w celu określenia wymagań środowiskowych, izolacyjnych, konstrukcyjnych, materiałowych i badawczych.

Możliwości inżynieryjne i produkcyjne HAGOE

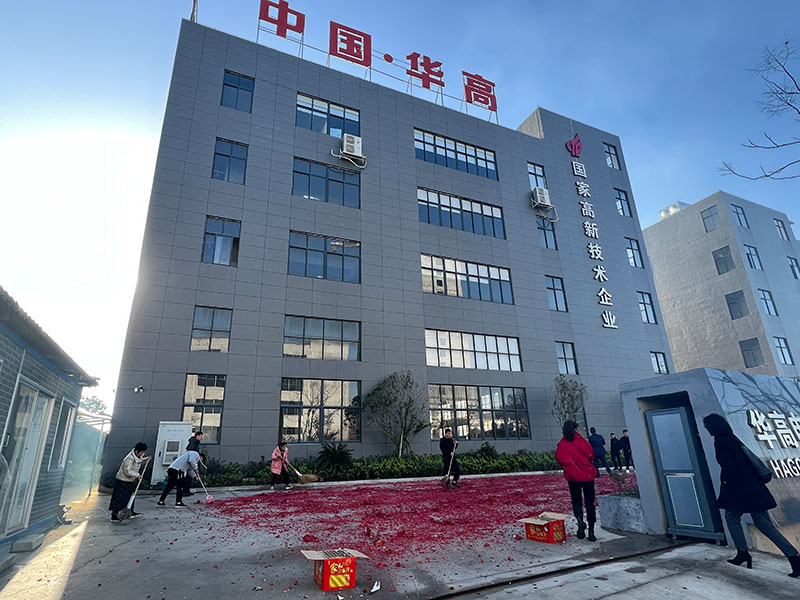

Firma Hagoe Electric Technology Co., Ltd. została założona w2008i ma ponad 18-letnie doświadczenie w transporcie energii, systemach dystrybucji i energoelektronice.

W przypadku kompletnych systemów niskiego napięcia, takich jak rozdzielnice niskiego napięcia MNS, HAGOE zapewnia więcej niż standardowe wykonanie szaf. Nasz zakres obejmujeprojekt schematu elektrycznego, konfiguracja jednostek funkcjonalnych, produkcja szaf, montaż komponentów, testowanie kompletnej szafy i dostawa międzynarodowa.

Firma trzymaponad 34 patenty krajowei obsługuje zakłady produkcyjne wyposażone w wycinarki laserowe Trumpf z Niemiec, giętarki CNC AMADA z Japonii, zautomatyzowane urządzenia do wykrawania CNC, linie produkcyjne SMT i inteligentne systemy testujące.

Te możliwości produkcyjne wspierają dokładność produkcji szaf, spójność strukturalną i stabilność produkcji, podczas gdy zespół inżynierów koncentruje się na konfiguracji systemu zgodnie z obciążeniami projektu, ilością obwodów i wymaganiami kontrolnymi.

Kontrola jakości i zgodność

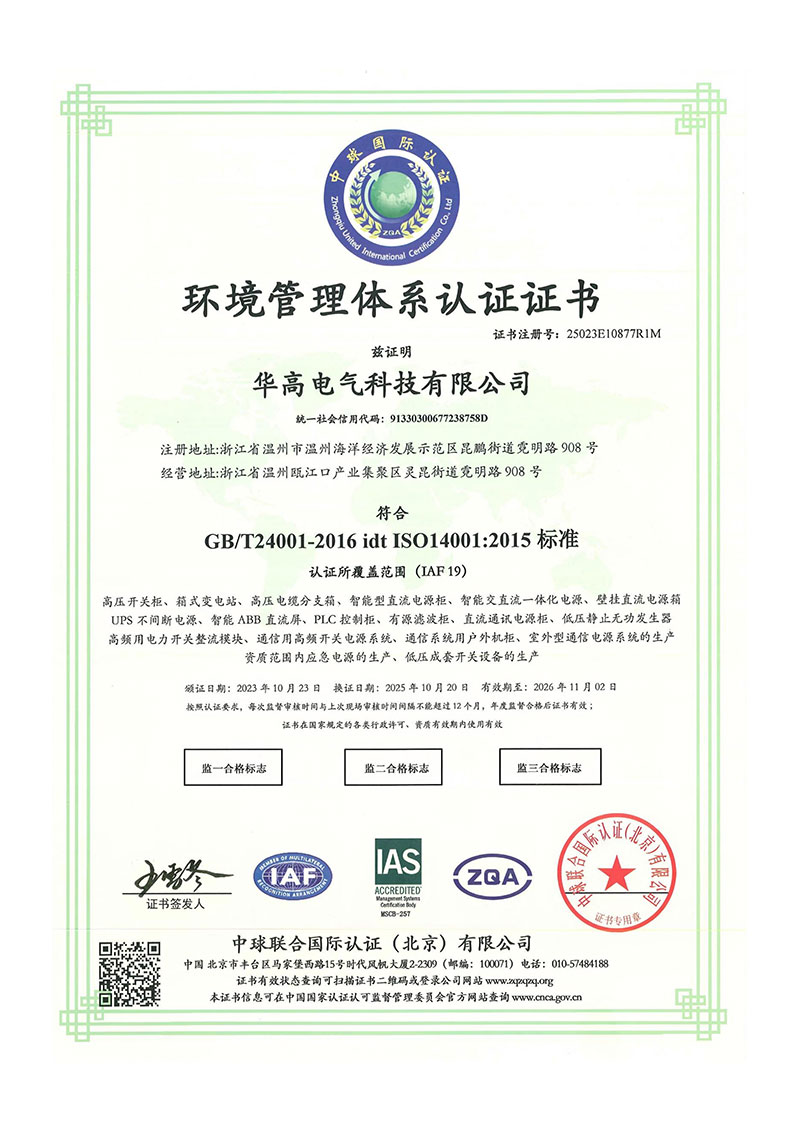

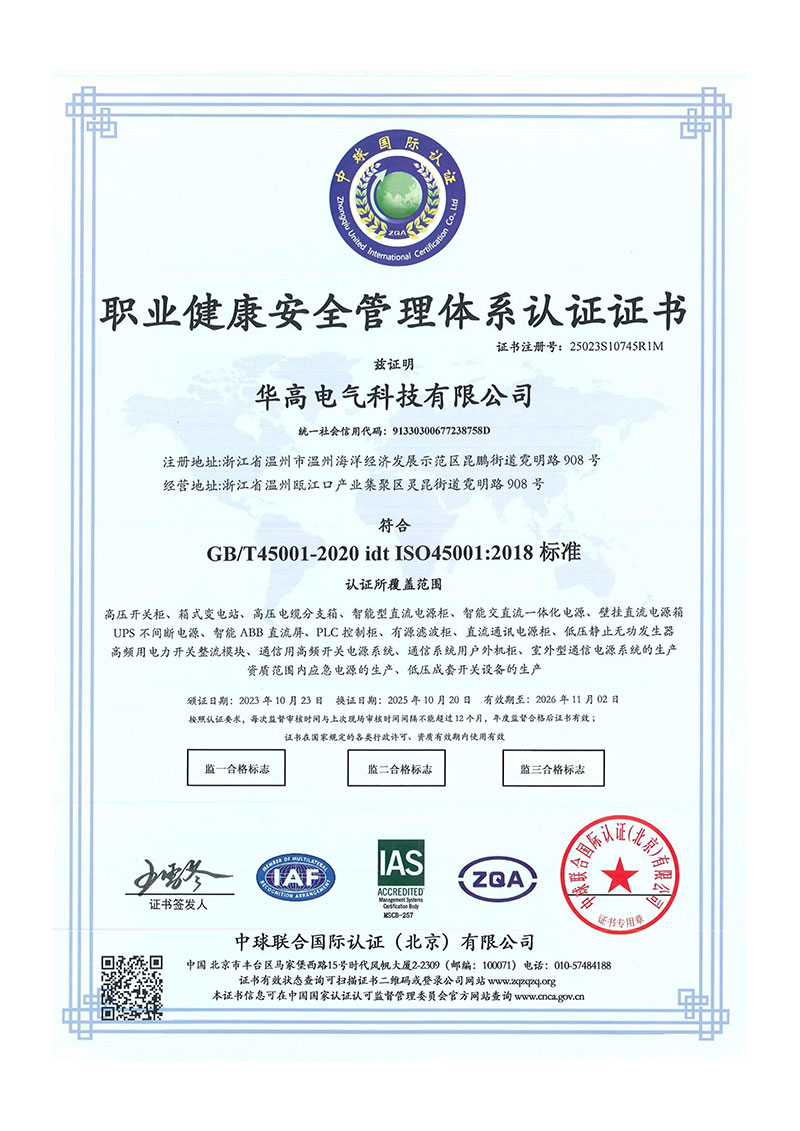

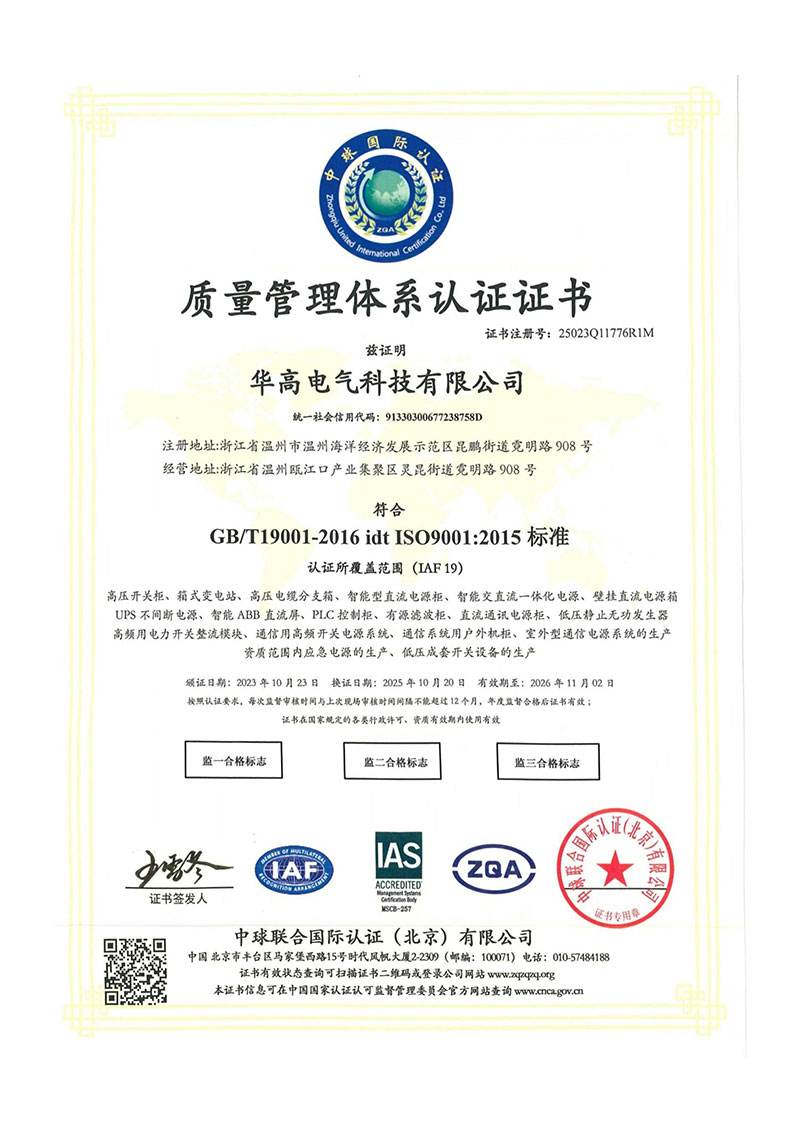

HAGOE działa w ramachZarządzanie jakością ISO9001, Zarządzanie środowiskiem ISO14001 i Systemy zarządzania bezpieczeństwem i higieną pracy ISO45001.

Kontrola jakości MNS obejmuje:

Kontrola przychodzącego materiału
Weryfikacja głównych komponentów elektrycznych, materiałów szafek i powiązanych części pod kątem wymagań zakupowych i projektowych.

Wykonanie szafy
Aby zachować dokładność wymiarową i spójność produkcyjną, stosuje się procesy cięcia laserowego i gięcia CNC.

Zespół jednostki funkcjonalnej
Kontrola konstrukcji szafki szufladowej, działania mechanicznego i połączeń elektrycznych.

Kontrola szyn zbiorczych i okablowania
Kontrola instalacji szyn zbiorczych, połączeń, izolacji i okablowania wtórnego.

Testowanie elektryczne
Inspekcja fabryczna i badania wydajności elektrycznej przeprowadzane są zgodnie z obowiązującymi normami i specyfikacjami technicznymi projektu.

To podejście oparte na procesie pomaga zmniejszyć ryzyko jakościowe spowodowane zmianami komponentów, różnicami w montażu i niespójnościami w okablowaniu podczas produkcji seryjnej.

Dlaczego warto wybrać HAGOE MNS?

W przypadku projektu rozdzielnicy niskiego napięcia MNS ostateczna wydajność systemu zależy nie tylko od wyglądu szafy.Konfiguracja systemu, dopasowanie komponentów, projekt jednostki szufladowej, rozmieszczenie szyn zbiorczych, sterowanie wtórne i testy końcowewszystkie muszą współpracować w ramach jednego procesu inżynieryjnego.

HAGOE zapewnia zintegrowane możliwości od badań i rozwoju, produkcji po realizację projektu i może skonfigurować systemy MNS zgodnie z wymaganiami klienta:

Schemat jednoliniowy

Załaduj listę

Specyfikacja techniczna

Środowisko instalacji

Wymagania dotyczące ochrony

W przypadku standardowych projektów HAGOE może zapewnić wybór produktu i potwierdzenie parametrów technicznych. W przypadku projektów z zakresu automatyki przemysłowej, petrochemii, metalurgii i dystrybucji na dużą skalę zespół inżynierów może również wspierać konfigurację systemu i dokumentację techniczną.
