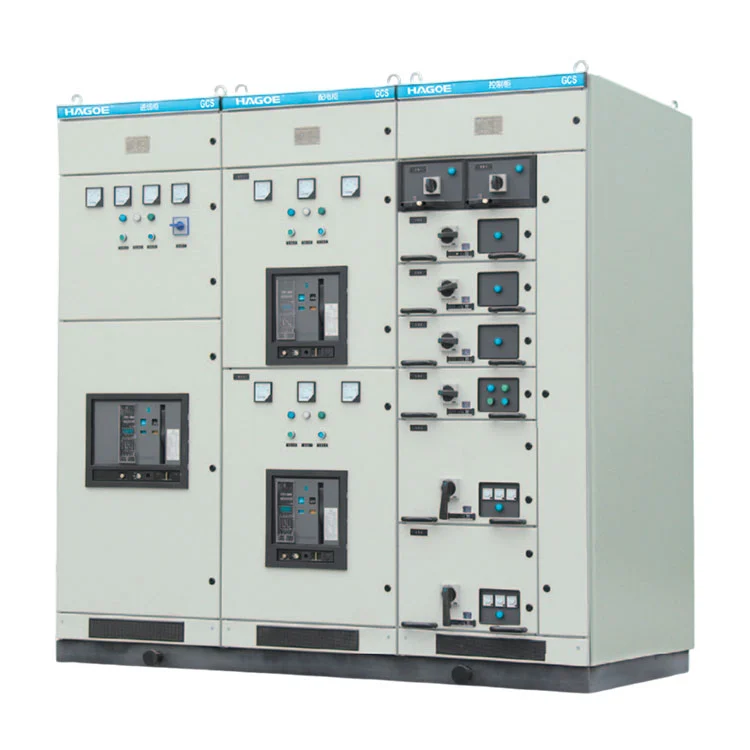

Rozdzielnica niskiego napięcia GCS

Rozdzielnica niskiego napięcia GCS to coś więcej niż konwencjonalna szafa rozdzielcza niskiego napięcia. Jest to kompletny system rozdzielnic opracowany dlawysokowydajne, wieloobwodowe i wysoce zautomatyzowane aplikacje dystrybucyjne.

W dużych elektrowniach, zakładach petrochemicznych, metalurgicznych liniach produkcyjnych i wieżowcach system niskiego napięcia może być wymagany do obsługi dystrybucji energii wejściowej, pól zasilających, scentralizowanego sterowania silnikami i kompensacji mocy biernej w ramach tej samej infrastruktury elektrycznej.

GCS wykorzystuje wyjmowane jednostki funkcjonalne do organizowania różnych funkcji elektrycznych w ramach strukturalnego układu szafek, umożliwiając konfigurację obwodów zgodnie z rzeczywistymi wymaganiami dotyczącymi obciążenia.

Z prądem znamionowym do4000A, GCS jest szczególnie odpowiedni dla dużych systemów dystrybucji niskiego napięcia, a nie tylko dla konwencjonalnej dystrybucji do użytkowników końcowych.

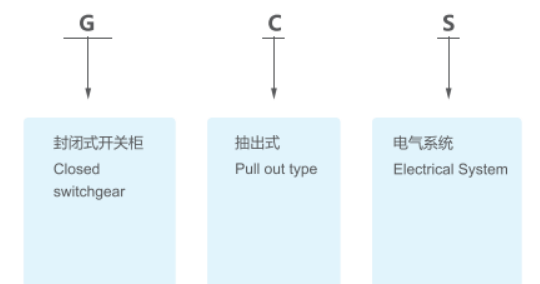

Definicja modelu

Trzy podstawowe funkcje elektryczne w jednym systemie

GCS można skonfigurować w oparciu o trzy główne funkcje elektryczne:

Dystrybucja energii niskiego napięcia
Stosowany do zasilania wejściowego, dystrybucji szyn zbiorczych i wielu obwodów zasilających.

Scentralizowane sterowanie silnikiem
Zaprojektowany do scentralizowanego sterowania maszynami produkcyjnymi, pompami, wentylatorami, sprężarkami i innymi obciążeniami silników przemysłowych.

Kompensacja mocy biernej
Funkcje kompensacji biernej można włączyć zgodnie z projektem systemu, aby wspierać zarządzanie współczynnikiem mocy i bardziej efektywne wykorzystanie energii elektrycznej.

W przypadku wysoce zautomatyzowanych obiektów przemysłowych GCS można również skonfigurować do integracji interfejsów z komputerami nadzorującymi, sterownikami PLC i innymi systemami sterowania, umożliwiając pracę rozdzielnicy w ramach szerszej architektury automatyki przemysłowej.

Architektura wyjmowana dla systemów o dużej gęstości obwodów

GCS używawysuwna architektura niskonapięciowa, co pozwala na aranżację jednostek funkcjonalnych według schematu rozkładu.

Duże projekty przemysłowe mogą wymagać wielu obwodów o różnych wartościach znamionowych i funkcjach w ramach tego samego zestawu rozdzielnic. Przy całkowicie stałej konfiguracji konserwacja obwodów, modyfikacja systemu i serwisowanie sprzętu mogą stać się bardziej restrykcyjne.

GCS organizuje obwody poprzez wyjmowane jednostki funkcjonalne, tworząc bardziej uporządkowany układ funkcji dystrybucji, sterowania i zabezpieczeń.

Architektura ta jest szczególnie odpowiednia dla:

Wielopodajnikowe systemy dystrybucji

Scentralizowane aplikacje MCC

Duże projekty automatyki przemysłowej

Systemy produkcyjne wymagające wydajnej konserwacji sprzętu

Zaprojektowany dla zautomatyzowanych przemysłowych systemów zasilania

GCS jest szczególnie odpowiedni dla systemów dystrybucyjnych wymagających interfejsów komputerowych i wyższego poziomu automatyzacji.

Nowoczesne przemysłowe systemy zasilania wymagają czegoś więcej niż tylko podstawowej dystrybucji energii. Operatorzy mogą również potrzebować dostępu do stanu pracy, parametrów obwodów i informacji sterujących. Dlatego rozdzielnice niskiego napięcia muszą skutecznie współpracować z szerszą przemysłową architekturą sterowania.

W zależności od wymagań projektu GCS może zawierać odpowiednie komponenty pomiarowe, zabezpieczające i sterujące oraz interfejs ze sterownikami PLC, systemami nadzoru lub komputerami przemysłowymi.

To połączenie dystrybucji i sterowania mocą sprawia, że ​​GCS nadaje się do zastosowań w branżach o ciągłej produkcji, takich jak petrochemia, metalurgia, wytwarzanie energii i produkcja tekstyliów.

Parametr techniczny

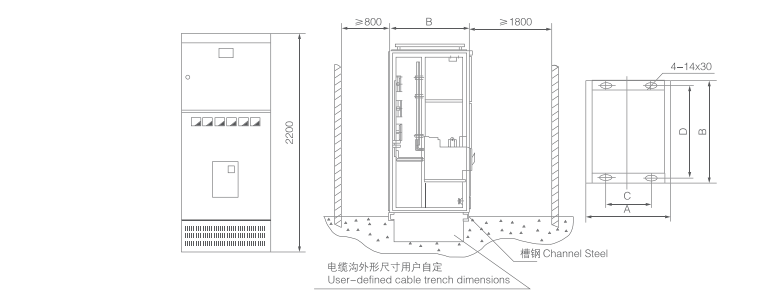

Schemat instalacji

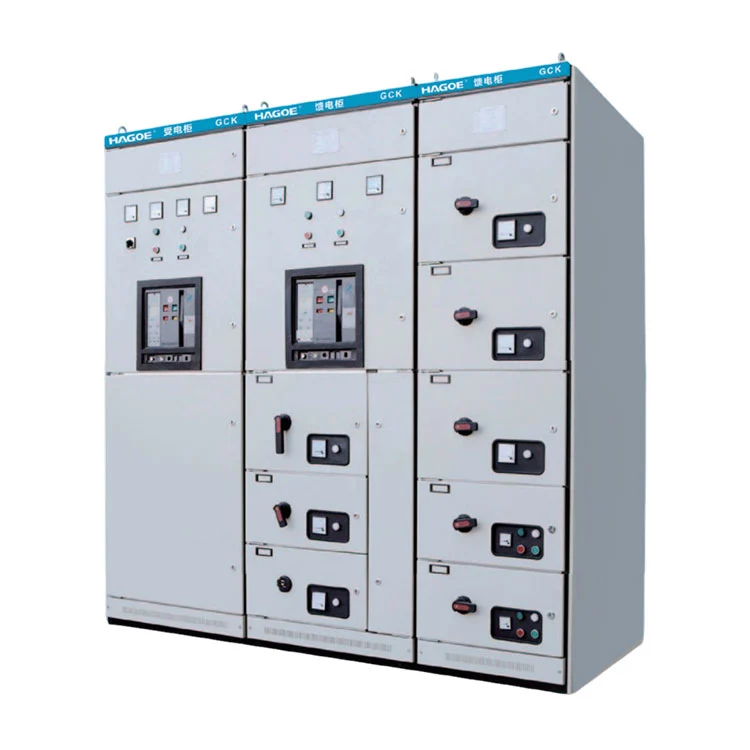

Rozdzielnica niskiego napięcia GCS vs. GCK

Zarówno GCS, jak i GCK wykorzystują architektury wyjmowane, ale ich typowe zastosowania inżynieryjne są różne.

GCK jest powszechnie używany doprzemysłowa dystrybucja niskiego napięcia i sterowanie silnikami, ze szczególnym uwzględnieniem aplikacji PC i MCC.

GCS jest bardziej zorientowany nawysokowydajne, gęste i wysoce zautomatyzowane systemy dystrybucji niskiego napięcia. Dzięki prądowi znamionowemu do 4000 A jest przeznaczony do zintegrowanych zastosowań obejmujących dystrybucję na dużą skalę, scentralizowane sterowanie silnikiem i kompensację mocy biernej.

Przy wyborze produktu należy zatem wziąć pod uwagę:

Wydajność systemu → Liczba obwodów wejściowych/wyjściowych → Obciążenia silnika → Wymagania dotyczące automatyzacji → Kompensacja bierna → Przestrzeń instalacyjna → Wymagania konserwacyjne

Obowiązujące branże

Elektrownie

GCS można stosować w pomocniczych systemach zasilania niskiego napięcia w elektrowniach, zapewniając scentralizowaną dystrybucję i sterowanie urządzeniami pomocniczymi, obciążeniami silników i innymi obciążeniami niskiego napięcia.

Obiekty petrochemiczne

Obiekty petrochemiczne zazwyczaj wymagają ciągłej pracy i wysokiego poziomu automatyzacji. GCS można zastosować do dystrybucji mocy i scentralizowanego sterowania silnikami w tych środowiskach.

Metalurgia i Przemysł Ciężki

W przypadku dużych linii produkcyjnych i obciążeń silników o dużej mocy GCS zapewnia strukturalne rozwiązanie do wieloobwodowej dystrybucji niskiego napięcia i scentralizowanego sterowania.

Wysokie budynki

GCS można zintegrować z systemami dystrybucji niskiego napięcia w dużych budynkach w celu scentralizowanej dystrybucji energii, oświetlenia i innych obciążeń niskiego napięcia.

Standardy projektowe i zgodność

System GCS zaprojektowany jest zgodnie z obowiązującymi normami dotyczącymi rozdzielnic i sterownic niskiego napięcia, w tym:

• IEC 439-1 – Rozdzielnice i sterownice niskonapięciowe
• GB/T 7251 — Rozdzielnice i sterownice niskiego napięcia
• ZBK 36001 — Kompletna rozdzielnica wysuwna niskiego napięcia
• GB/T 7251.12-2013

Obowiązujące standardy projektowe, wymagania dotyczące konfiguracji komponentów i testowania można zdefiniować zgodnie z rynkiem docelowym i specyfikacją techniczną projektu.

Kontrola jakości

HAGOE prowadzi produkcję w ramachISO9001, ISO14001 i ISO45001systemów zarządzania i stosuje kontrolę jakości opartą na procesach w odniesieniu do kompletnego sprzętu elektrycznego.

Kluczowe etapy kontroli jakości GCS obejmują:

Jakość komponentów : Weryfikacja modeli podzespołów, wartości znamionowych i dopasowanie obwodów wejściowych, wyjściowych, sterujących i zabezpieczających.

Wykonanie szafy: Kontrola cięcia laserowego, gięcia CNC i dokładności montażu szafek.

System szyn zbiorczych: Weryfikacja specyfikacji szyn zbiorczych, połączeń, jakości instalacji i wymagań izolacyjnych.

Jednostki funkcjonalne: Kontrola zespołu jednostki wysuwnej, konstrukcji mechanicznej i połączeń elektrycznych.

Kontrola wtórna: Kontrola okablowania sterującego, zacisków, obwodów pomiarowych i sygnałowych.

Testowanie kompletnej szafy: Kontrola przed dostawą i badanie wydajności elektrycznej zgodnie z obowiązującymi wymaganiami projektu.

Często zadawane pytania

Do czego służy rozdzielnica niskiego napięcia GCS?

GCS jest stosowany głównie do dystrybucji energii niskiego napięcia, scentralizowanego sterowania silnikami i kompensacji mocy biernej w elektrowniach, zakładach petrochemicznych, metalurgii, zakładach tekstylnych, wieżowcach i innych zastosowaniach przemysłowych.

Jaki jest maksymalny prąd znamionowy GCS?

GCS można skonfigurować na prąd znamionowy do 4000A, przy czym ostateczna wartość znamionowa zależy od konstrukcji przewodu wejściowego, szyny zbiorczej i pola zasilającego.

Jakie napięcia znamionowe są dostępne?

System przeznaczony jest do sieci niskiego napięcia prądu przemiennego 380 V, 400 V i 660 V o częstotliwościach znamionowych 50 Hz lub 60 Hz.

Czy GCS można wykorzystać do sterowania silnikiem?

Tak. GCS można skonfigurować z jednostkami funkcjonalnymi związanymi z MCC w celu scentralizowanego sterowania, dystrybucji i ochrony silników przemysłowych.

Czy GCS może uwzględniać kompensację mocy biernej?

Tak. Funkcje kompensacji mocy biernej można włączyć zgodnie z projektem projektu i wymaganiami dotyczącymi zarządzania współczynnikiem mocy.
