Kluczowa różnica międzyUPS-y internetowea konwencjonalnym zasilaczem UPS w trybie gotowości jest to, czy obciążenie jest stale zasilane przez falownik UPS.
TheUPS online wysokiej częstotliwościużywa ATopologia online podwójnej konwersji. W normalnych warunkach zasilania prąd wejściowy prądu przemiennego przechodzi przez prostownik i obwód prądu stałego, zanim zostanie ponownie przekształcony w stabilną moc wyjściową prądu przemiennego przez falownik. Kiedy zasilanie z sieci ulegnie nieprawidłowemu działaniu, akumulator kontynuuje zasilanie falownika bez przerw w zasilaniu, charakterystycznych dla konwencjonalnych rezerwowych systemów UPS.
Architektura ta nadaje się zatem do stosowania w serwerach, sprzęcie medycznym, terminalach finansowych i precyzyjnych instrumentach wrażliwych na zakłócenia jakości zasilania.

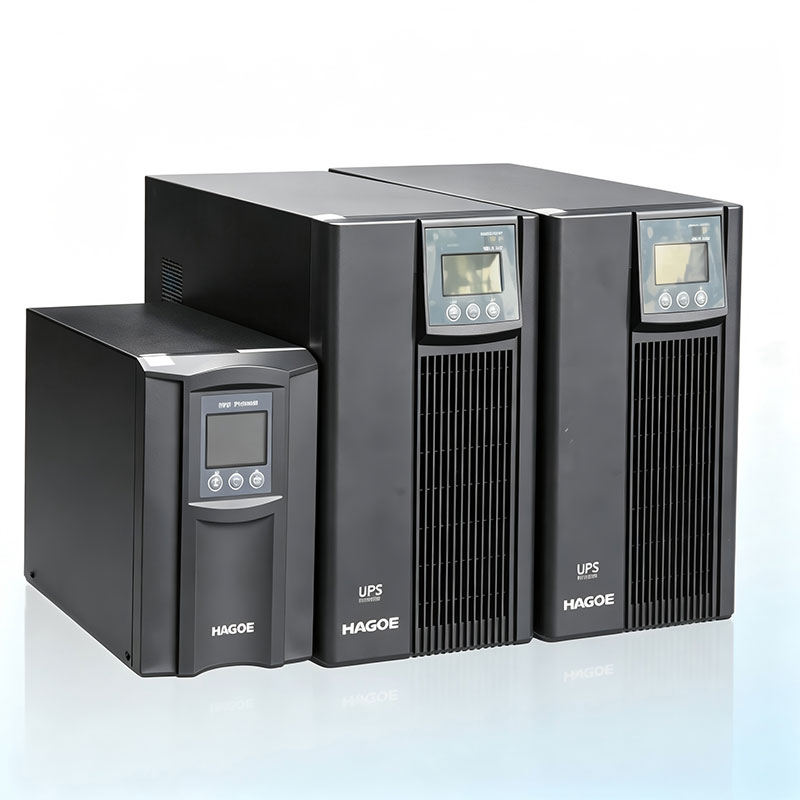

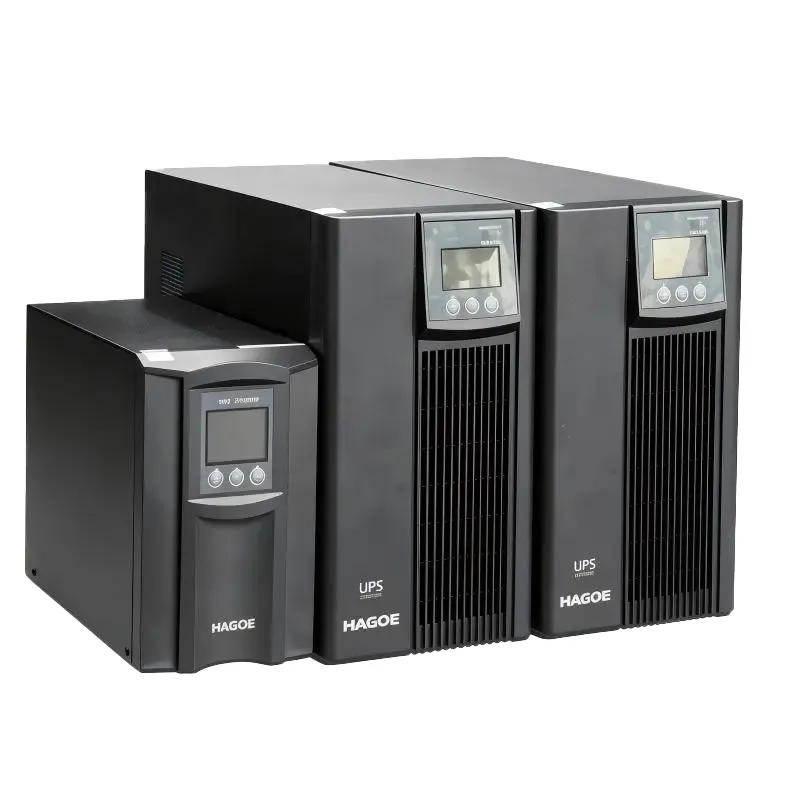

Oryginalne informacje o produkcie
Zakres mocy:
HCPojedyncze wejście i jedno wyjście 1 ~ 10 KVA
H3C10 ~ 30 KVA trzy wejścia i jedno wyjście
H3C310 ~ 100 KVA, trzy wejścia i trzy wyjścia
Typ online o wysokiej częstotliwości,zerowy czas przełączania
Oryginalne informacje o produkcie
Zakres zastosowania: komputerowe centra danych, sprzęt medyczny, centra finansowe i biznesowe, sprzęt precyzyjny itp
Oryginalne informacje o produkcie
Konstrukcja typu on-line z podwójnym przełączaniem sprawia, że moc wyjściowa UPS azasilanie w czystej postaci sinusoidalnejze śledzeniem częstotliwości, stabilnym napięciem ze synchronizacją fazową, filtrowanym szumem i brakiem zakłóceń spowodowanych wahaniami sieci energetycznej, dzięki czemu UPS zapewnia bardziej kompleksową i doskonałą ochronę sprzętu użytkowników.
Oryginalne informacje o produkcie
Wykorzystuje się sterowanie mikroprocesorowe, które bezpośrednio generuje modulację szerokości impulsu wysokiej częstotliwości (SPWM) do sterowania falownikiem UPS, co upraszcza obwód sterujący UPS i poprawia stabilność UPS.Cyfrowa technologia sterowaniaw celu poprawy niezawodności UPS, maszyny o wartości ponad 5 tyswbudowane transformatory separujące wyjście.
Oryginalne informacje o produkcie
A szerokie napięcie wejściowemożna uniknąć częstego przełączania na zasilanie akumulatorowe ze względu na duże zmiany napięcia sieciowego, co jest odpowiednie dla obszarów o słabym środowisku energetycznym. Zakres częstotliwości wejściowej wynosi45-55 Hz, co zapewnia, że wszelkiego rodzaju generatory paliwa mogą pracować stabilnie i spełniać wymagania użytkowników dotyczące maszyn olejowych.
Oryginalne informacje o produkcie
MaAutodiagnostyka po włączeniu zasilaniafunkcja pozwalająca uniknąć ryzyka awarii spowodowanej ukrytymi problemami UPS. Posiada wielofunkcyjną ochronęZabezpieczenie wejścia AC przed zbyt wysokim/podnapięciowym napięciem, zabezpieczenie przed przeciążeniem/zwarciem wyjścia, zabezpieczenie przed przegrzaniem falownika, zabezpieczenie wczesnego ostrzegania przed zbyt niskim napięciem akumulatora, zabezpieczenie przed przeładowaniem akumulatorai tak dalej, a stabilność i niezawodność działania systemu są w dużym stopniu gwarantowane.
Oryginalne informacje o produkcie
PrzezRS232interfejs i inteligentne oprogramowanie monitorujące UPS, może komunikować się z komputerem, a różne parametry UPS mogą być wyraźnie wyświetlane na interfejsie komunikacyjnym.Adaptery SNMPopcjonalne, a UPS posiada funkcję zdalnego zarządzania siecią, zapewniającą natychmiastowe dostarczanie danych UPS i informacji o zasilaniu oraz komunikację i zarządzanie za pośrednictwem różnych sieciowych systemów operacyjnych.
| Parametr | HC1K/HC1KS | HC2K / HC2KS | HC3K/HC3KS | HC6K / HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| Pojemność znamionowa | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4,8KW | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW |
| Napięcie znamionowe | Opcjonalnie 220/230VAC | Opcjonalnie 220/230VAC | Opcjonalnie 220/230VAC | Opcjonalnie 220/230VAC | Opcjonalnie 220/230VAC | Opcjonalnie 220/230VAC | Opcjonalnie 220/230VAC |
| Częstotliwość znamionowa | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Zakres napięcia wejściowego | Przy obciążeniu <70%: 115±5–295±5VAC; Przy obciążeniu ≥70%: 160±5–295±5VAC | To samo | To samo | 176–276 V AC | 176–276 V AC | 176–276 V AC | 176–276 V AC |
| Zakres częstotliwości wejściowej | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz |
| Współczynnik mocy | > 0,99 | > 0,99 | > 0,99 | > 0,99 | > 0,99 | > 0,99 | > 0,99 |
| Wyjściowy transformator separujący | — | — | — | Wbudowany | Wbudowany | Wbudowany | Wbudowany |
| Zakres napięcia wyjściowego | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| Zakres częstotliwości wyjściowej (tryb baterii) | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% |
| Przebieg wyjściowy – obciążenie liniowe | ≤3% zniekształceń | ≤3% zniekształceń | ≤3% zniekształceń | ≤3% zniekształceń | ≤3% zniekształceń | ≤3% zniekształceń | ≤3% zniekształceń |
| Przebieg wyjściowy – obciążenie nieliniowe | Zniekształcenie ≤6%. | Zniekształcenie ≤6%. | Zniekształcenie ≤6%. | Zniekształcenie ≤6%. | Zniekształcenie ≤6%. | Zniekształcenie ≤6%. | Zniekształcenie ≤6%. |
| Przeciążalność | 110–150%: 5 min, następnie przejście na obejście; >150%: 30 s, następnie przełącz na obejście | To samo | To samo | 105–130%: alarm 10 minut, następnie przejście na obejście; >130%: 1 s alarm i przejście na obejście; wyjście zamyka się po 1 min | To samo | To samo | To samo |
| Szczytowy współczynnik szczytu | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) |
| Napięcie akumulatora | Standardowo: 24VDC; Rozszerzony: 36VDC | Standardowo: 48VDC; Rozszerzony: 72VDC | Standardowo: 72 V DC; Rozszerzony: 96VDC | 192 V prądu stałego; Opcjonalnie 240 V DC | 192 V prądu stałego; Opcjonalnie 240 V DC | 192 V prądu stałego; Opcjonalnie 240 V DC | 192 V prądu stałego; Opcjonalnie 240 V DC |
| Czas przełączania (sieć → akumulator) | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms |
| Interfejs komunikacyjny | RS232; SNMP opcjonalnie | RS232; SNMP opcjonalnie | RS232; SNMP opcjonalnie | RS232; SNMP opcjonalnie | RS232; SNMP opcjonalnie | RS232; SNMP opcjonalnie | RS232; SNMP opcjonalnie |
| Temperatura pracy | -20°C do +55°C* | -20°C do +55°C* | -20°C do +55°C* | -20°C do +55°C* | -20°C do +55°C* | -20°C do +55°C* | -20°C do +55°C* |
| Wilgotność względna | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji |
| Temperatura przechowywania | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C |
| Wysokość | Do 1500 m | Do 1500 m | Do 1500 m | Do 1500 m | Do 1500 m | Do 1500 m | Do 1500 m |
| Wymiary (szer. × gł. × wys., mm) | 360 × 147 × 220 | 440 × 192 × 340 | 440 × 192 × 340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Masa netto (kg) | Standard: 8,5; Rozszerzony: 11.9 | Standardowe: 16; Rozszerzony: 22.0 | Standard: 18,2; Rozszerzony: 27,9 | Standard: 51; Rozszerzony: 62 | Standardowy: 55; Rozszerzony: 63 | Proszę skonsultować się z nami | Proszę skonsultować się z nami |
| Norma wdrożeniowa | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Uwagi:
| Parametr | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| Pojemność znamionowa | 6KVA / 4,8KW | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 30KVA / 24KW |
| Napięcie znamionowe | Opcjonalnie 380/400VAC | Opcjonalnie 380/400VAC | Opcjonalnie 380/400VAC | Opcjonalnie 380/400VAC | Opcjonalnie 380/400VAC |
| Częstotliwość znamionowa | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Zakres napięcia wejściowego | 285–475 V AC | 285–475 V AC | 285–475 V AC | 285–475 V AC | 285–475 V AC |
| Zakres częstotliwości wejściowej | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz |
| Współczynnik mocy | > 0,99 | > 0,99 | > 0,99 | > 0,99 | > 0,99 |
| Zakres napięcia wyjściowego | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| Zakres częstotliwości wyjściowej (tryb baterii) | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% |
| Przebieg wyjściowy – obciążenie liniowe | <3% | <3% | <3% | <3% | <3% |
| Przebieg wyjściowy – obciążenie nieliniowe | <4% | <4% | <4% | <4% | <4% |
| Przeciążalność | 105%–130%: 10 min, następnie przełącza na bypass; >130%: alarm trwający 1 s, następnie przełącza się na obejście; wyjście wyłączone po 1 min. Po usunięciu przeciążenia UPS automatycznie powraca do trybu inwertera. | To samo | To samo | To samo | To samo |
| Szczytowy współczynnik szczytu | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) | 3:1 (maks.) |
| Napięcie akumulatora | Opcjonalnie 192VDC / 240VDC | Opcjonalnie 192VDC / 240VDC | Opcjonalnie 192VDC / 240VDC | Opcjonalnie 192VDC / 240VDC | Opcjonalnie 192VDC / 240VDC |
| Czas przełączania | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms |
| Interfejs komunikacyjny | — | — | — | — | — |
| Temperatura pracy | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C |
| Wilgotność względna | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji | 0–95%, bez kondensacji |
| Temperatura przechowywania | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C | -20°C do +55°C |
| Wysokość | Powyżej 1500 m: wymagane jest zmniejszenie wydajności | Powyżej 1500 m: wymagane jest zmniejszenie wydajności | Powyżej 1500 m: wymagane jest zmniejszenie wydajności | Powyżej 1500 m: wymagane jest zmniejszenie wydajności | Powyżej 1500 m: wymagane jest zmniejszenie wydajności |
| Norma wdrożeniowa | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Uwaga: oryginalny obraz pozostawia pola Interfejs komunikacyjny, Środowisko pracy i Właściwości fizyczne puste, więc nie dodałem nieobsługiwanych specyfikacji.
Wybór wydajności zasilacza UPS online wysokiej częstotliwości powinien opierać się na rzeczywistym obciążeniu, a nie na liczbie urządzeń.
Krok 1 – Oblicz rzeczywiste obciążenie
Najpierw określ rzeczywiste zapotrzebowanie na moc serwerów, sprzętu sieciowego, urządzeń medycznych, systemów sterowania i innych obciążeń krytycznych.
Krok 2 – Rozważ przyszłą ekspansję
Jeśli w przyszłości planuje się rozbudowę centrum danych lub serwerowni, należy zarezerwować wystarczającą pojemność, aby uniknąć pracy UPS przy pełnym obciążeniu przez dłuższy czas.
Krok 3 – Potwierdź konfigurację wejścia i wyjścia
TheSeria H.Cjest odpowiedni dla scenariuszy jednofazowego wejścia/jednofazowego wyjścia, podczas gdySeria H3Cobsługuje konfiguracje wejścia trójfazowego/wyjścia jednofazowego i wejścia trójfazowego/wyjścia trójfazowego. W przypadku projektów na dużą skalę tryby wejściowe i wyjściowe należy potwierdzić w oparciu o architekturę systemu dystrybucji energii.
Krok 4 – Określ czas podtrzymania baterii
Pojemność znamionowa zasilacza UPS i czas podtrzymania akumulatora to odrębne parametry. Pojemność określa obciążenie, jakie UPS może obsłużyć, podczas gdy akumulator przede wszystkim określa czas trwania zasilania podczas przerwy.
Krok 5 – Sprawdź kompatybilność generatora
Jeżeli projekt obejmuje generatory na olej napędowy lub inny sprzęt wytwarzający energię na paliwo, sprawdź częstotliwość wejściową i charakterystykę wyjściową generatora. Ta seria produktów obsługuje zakres częstotliwości wejściowej45–55 Hz, dzięki czemu nadaje się do zastosowań zasilanych generatorem.
W przypadku zespołów zakupowych decyzja powinna opierać się na rzeczywistych warunkach elektrycznych:
Wybierz UPS wysokiej częstotliwości, gdy:
Rozważ zastosowanie zasilacza UPS o niskiej częstotliwości, gdy:
Nie ma uniwersalnej odpowiedzi na to, że wysoka częstotliwość jest zawsze lepsza niż niska. Aby dokonać profesjonalnego wyboru zasilacza UPS, HAGOE zaleca ocenęrzeczywisty profil obciążenia, maksymalne obciążenie, nieliniowy procent obciążenia, prąd rozruchowy silnika, wymagany czas podtrzymania, charakterystyka generatora, warunki otoczenia i przyszła zdolność rozbudowyprzed wybraniem architektury UPS.
DlaUPS online wysokiej częstotliwościprojektów zespół inżynierów HAGOE może pomóc w doborze pojemności, konfiguracji wejść/wyjść, doborze baterii i niestandardowym projektowaniu systemu w oparciu o aplikację klienta.
Centra danych wymagają wysokiego poziomu ciągłości zasilania i jakości zasilania. TheUPS online wysokiej częstotliwościwykorzystuje architekturę podwójnej konwersji online do ciągłego zasilania krytycznych obciążeń IT regulowaną mocąRS232i opcjonalneSNMPwsparcie komunikacji zdalne monitorowanie.
Sprzęt medyczny może być wrażliwy na zakłócenia w zasilaniu. Zasilacz UPS można stosować w medycznych systemach informatycznych, precyzyjnym sprzęcie medycznym i innych krytycznych obciążeniach wymagających stabilnego zasilania rezerwowego i ochrony jakości zasilania.
Serwery, sprzęt sieciowy i terminale danych w instytucjach finansowych, biurach i centrach biznesowych wymagają ciągłej pracy. UPS zapewnia podtrzymanie bateryjne i zdalne monitorowanie, aby pomóc zmniejszyć wpływ przerw w dostawie prądu na systemy biznesowe.
Wahania napięcia, zakłócenia elektryczne i przerwy w zasilaniu mogą mieć wpływ na precyzyjne przyrządy i sprzęt sterujący. Architektura UPS online zapewnia regulowane źródło zasilania poprzez podwójną konwersję.
HAGOE zapewnia wsparcie w całym cyklu zakupowym, a nie tylko dostarcza szafę UPS.
Przedsprzedaż:konsultacje techniczne, wybór produktów, dopasowanie wydajności, projekt rozwiązania dostosowanego do indywidualnych potrzeb, testowanie próbek i dokumentacja przetargowa.
Podczas produkcji:śledzenie produkcji, dokumentacja kontroli jakości, koordynacja logistyki i dokumentacja eksportowa.
Instalacja:Instrukcje instalacji w języku angielskim, zdalne wskazówki techniczne i wsparcie przy uruchomieniu. W przypadku większych projektów inżynierowie mogą uczestniczyć w instalacji i uruchomieniu na miejscu, zgodnie z zakresem projektu.
Obsługa posprzedażna: a 2-letnia gwarancjai dożywotnia konserwacja, zdalne rozwiązywanie problemów, dostawa części zamiennych i pomoc techniczna są dostępne zgodnie z polityką serwisową firmy.
Założona w2008, HAGOE jest producentem sprzętu elektrycznego z siedzibą w Wenzhou w stanie Zhejiang, integrującym prace badawczo-rozwojowe, projektowanie, produkcję, sprzedaż i globalny serwis. Spółka posiada kapitał zakładowy wynoszący51 milionów juanów, profesjonalny zespół inżynierów i nowoczesną bazę produkcyjną, zPonad 34 patenty krajowe.

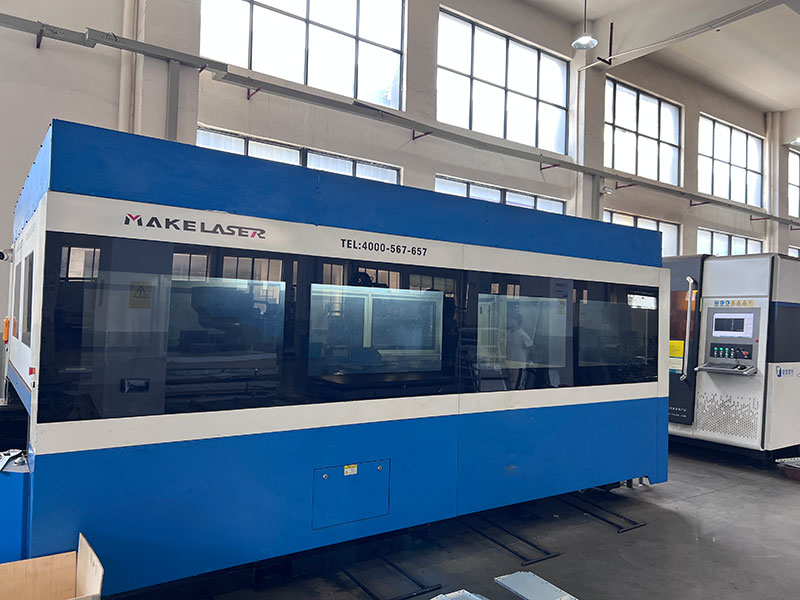

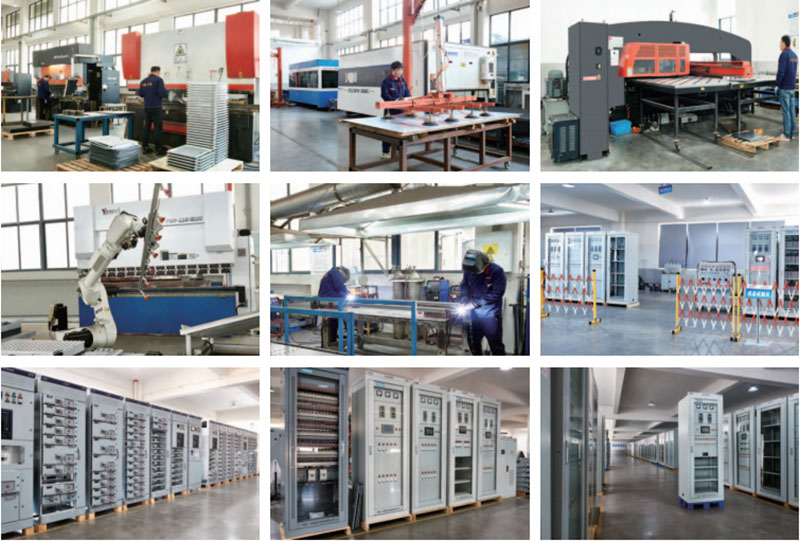

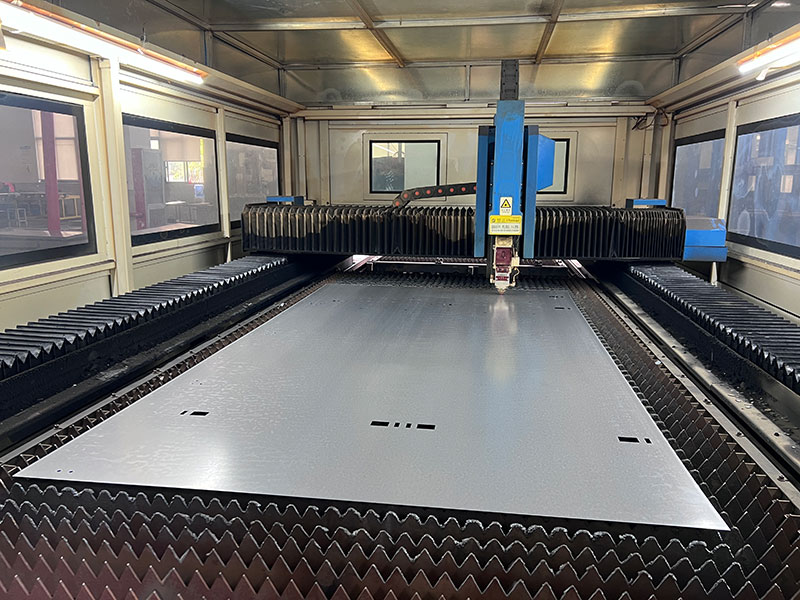

System produkcyjny obejmujeWycinarki laserowe TRUMPF, giętarki CNC AMADA, zautomatyzowany sprzęt do wykrawania rewolwerowego, linie produkcyjne SMT i inteligentne systemy testowania starzenia, wraz ze sprzętem do testowania EMC, ochrony IP i środowiska.
HAGOE działa w ramachISO9001, ISO14001 i ISO45001systemy zarządzania. W zależności od obowiązującego zakresu produktów firma utrzymujeCCC, CE, CB i RoHSzwiązanych z zgodnością i opracowuje produkty zgodnie z obowiązującymi wymaganiami GB i IEC.
JakiśUPS-y internetowewykorzystuje architekturę podwójnej konwersji, w której obciążenie jest stale zasilane przez falownik. Konwencjonalny zasilacz UPS w trybie gotowości zwykle przenosi obciążenie na zasilanie akumulatorowe tylko wtedy, gdy zasilanie sieciowe staje się nienormalne.
Tak. TheSeria HCto pokrycie UPS online wysokiej częstotliwości1–10 kVAkonfiguracje z jednym wejściem i jednym wyjściem.
TheSeria H3Cokładki10–30 kVAkonfiguracje z trzema wejściami i jednym wyjściem orazH3C3-10–100 kVAkonfiguracje z trzema wejściami i trzema wyjściami.
Tak. Specyfikacja produktu opisuje serię jako atypu online wysokiej częstotliwości z zerowym czasem przełączania.
Określony zakres częstotliwości wejściowej to45–55 Hz, dzięki czemu system nadaje się do środowisk zasilanych generatorem. W każdym projekcie należy sprawdzić moc generatora, stabilność wyjściową i wymagania wejściowe zasilacza UPS.
Tak. UPS obsługujeRS232oprogramowanie do komunikacji i inteligentnego monitorowania, opcjonalnieAdapter SNMPumożliwia zdalne zarządzanie siecią.
Funkcje ochronne obejmująZabezpieczenie wejścia AC przed przepięciem/podnapięciem, zabezpieczenie przed przeciążeniem/zwarciem wyjścia, zabezpieczenie przed przegrzaniem falownika, ostrzeżenie o zbyt niskim napięciu akumulatora i zabezpieczenie przed przeładowaniem akumulatora.
