Podstawową cechą zasilaczy UPS niskiej częstotliwości jest nie tylko transformator, ale także połączenie transformatora częstotliwości sieciowej niskiej częstotliwości z architekturą podwójnej konwersji online.
Wejściowa moc prądu przemiennego jest najpierw przekształcana na prąd stały przez prostownik; następnie szyna DC zapewnia stabilny pośredni stopień mocy, który następnie jest przekształcany z powrotem na prąd przemienny przez falownik w celu wyprowadzenia go do obciążenia. Podczas normalnej pracy obciążenie jest stale zasilane przez falownik, a nie bezpośrednio podłączone do wejścia prądu przemiennego.
Transformator niskiej częstotliwości zapewnia izolację elektryczną pomiędzy obwodami wejściowymi i wyjściowymi oraz zwiększa odporność systemu na prądy rozruchowe, obciążenia nieliniowe i nietypowe warunki pracy.
Taka architektura sprawia, że systemy UPS o niskiej częstotliwości szczególnie nadają się do zastosowań o niezwykle wysokich wymaganiach dotyczących ciągłości sprzętu i jakości zasilania – nie tylko tych wymagających awaryjnego zasilania bateryjnego.

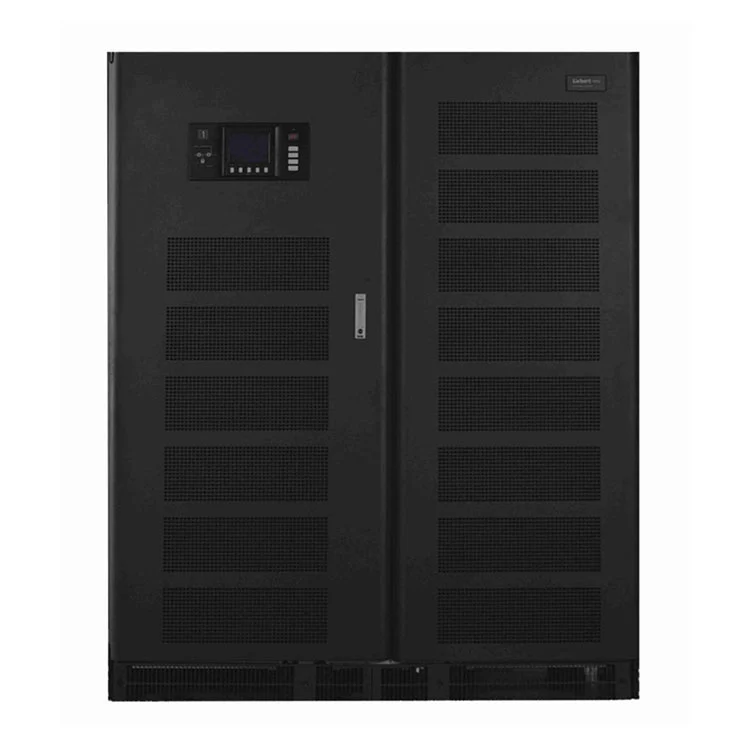

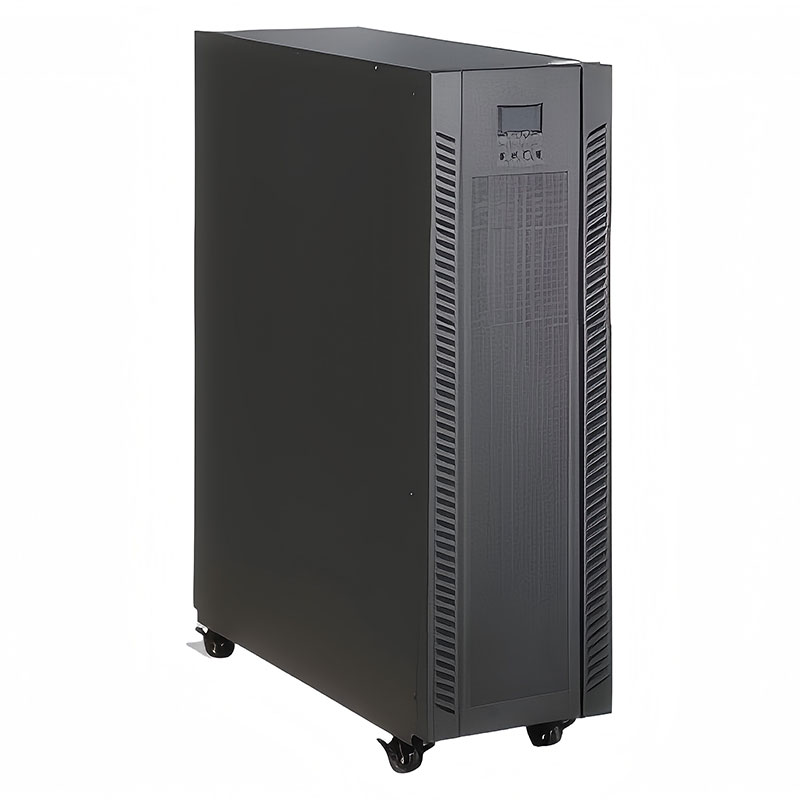

UPS niskiej częstotliwości HAGOE wykorzystuje typową ścieżkę zasilania z podwójną konwersją online:
Wejście AC → Prostownik → Szyna DC → Falownik → Transformator niskiej częstotliwości → Obciążenie
W normalnych warunkach sieci prostownik dostarcza regulowaną moc prądu stałego do szyny prądu stałego, podczas gdy falownik w sposób ciągły dostarcza do obciążenia kondycjonowaną moc prądu przemiennego.
W przypadku awarii zasilania z sieci lub wykraczania poza określony zakres roboczy, system akumulatorów dostarcza energię do szyny DC, a falownik w dalszym ciągu zasila obciążenie. Eliminuje to przerwy w transferze związane z konwencjonalnymi architekturami zasilaczy UPS w trybie gotowości.

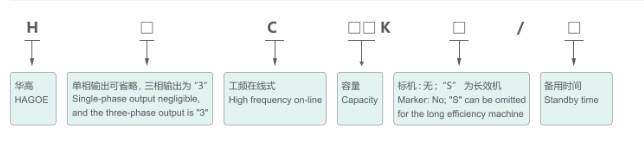

| Kategoria | Parametr techniczny | Specyfikacja |
|---|---|---|
| Wejście AC | Pojemność znamionowa | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2000 kVA |
| Tryb pracy i zasada | Statyczny przełącznik obejściowy mocy online (przełączanie ciągłe), technologia podwójnej konwersji, całkowita separacja mocy wyjściowej | |
| Numer fazy | Trzy fazy + N + G | |
| Woltaż | 380 V ±20% | |
| Częstotliwość | 50 Hz ±10% | |
| Maksymalny prąd | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| Współczynnik mocy | 0,95 (z filtrem wejściowym) | |
| Wejście obejścia AC | Miękki start | 0–100% w ciągu 5 sek |
| Numer fazy | Trzy fazy + N + G | |
| Woltaż | 380 V ±15% | |
| Częstotliwość | 50 Hz ±2% | |
| Czas przełączania | 0 ms podczas przeciążenia | |
| System baterii | Napięcie prądu stałego | 384 V (akumulatory 32 × 12 V) |
| Zmienne napięcie ładowania | 432 V | |
| Napięcie odcięcia | 332 V | |
| Maksymalny prąd rozładowania | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 3700 A / 5000 A | |
| Prąd ładowania | 10–25 A (regulowane) | |
| Wyjście AC | Numer fazy | Trzy fazy + N + G |
| Woltaż | 380 V ±1% (obciążenie w stanie ustalonym) | |
| Częstotliwość | 50 Hz ±2% (zasilanie sieciowe) / 50 Hz ±0,05% (zasilanie akumulatorowe) | |
| Współczynnik mocy | Opóźnienie 0,8 | |
| Przebieg wyjściowy | Sinusoida | |
| Całkowite zniekształcenie harmoniczne | ≤3% dla obciążenia liniowego; ≤5% dla obciążenia nieliniowego | |
| Dynamiczne stany przejściowe napięcia obciążenia | ±0,5% (od 0 do 100% zmiany obciążenia) | |
| Natychmiastowy czas odzyskiwania | <10 ms (±0,5%) | |
| Niezrównoważone napięcie | ≤±3%; ≤±1% dla zrównoważonego napięcia obciążenia | |
| Przeciążalność | 120% przez 10 minut; 150% przez 1 min (zasilanie akumulatorowe) | |
| Wydajność systemu | Wydajność pracy | > 91%; 95% w trybie ekonomicznym ECO |
| Interfejs komunikacji komputerowej | RS232/RS422 | |
| Temperatura pracy | 0–40°C | |
| Wilgotność względna | 0–90%, bez kondensacji | |
| Hałas | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, w zależności od wydajności | |
| Wyświetlacz | Typ A: mały wyświetlacz LCD; Typ B: duży ekran dotykowy (120 × 90 mm) |
W systemie UPS transformator nie służy wyłącznie do konwersji napięcia. Przyczynia się również do izolacji galwanicznej, obsługi obciążeń przejściowych i ochrony systemu.
Obciążenia przemysłowe, takie jak systemy PLC, napędy o zmiennej częstotliwości, silniki, styczniki i duży sprzęt prostowniczy, mogą generować znaczny prąd przejściowy podczas rozruchu lub pracy dynamicznej. Jeśli moc UPS zostanie wybrana wyłącznie w oparciu o moc czynną w stanie ustalonym, w falowniku może wystąpić przeciążenie, odchylenie napięcia wyjściowego lub niepotrzebna praca w trybie obejścia.
Transformator niskiej częstotliwości zapewnia solidny interfejs magnetyczny i elektryczny z dużą odpornością na stany przejściowe, co daje UPSowi większy margines projektowy do zastosowań z wysokim prądem rozruchowym lub obciążeniami udarowymi.
| Czynnik inżynieryjny | UPS o niskiej częstotliwości | UPS wysokiej częstotliwości |
|---|---|---|
| Transformator | Transformator mocy niskiej częstotliwości | Architektura transformatorowa wysokiej częstotliwości/beztransformatorowa |
| Izolacja elektryczna | Mocny | Zależy od topologii systemu |
| Obciążenia rozruchowe silnika | Bardziej odpowiedni | Wymaga starannego doboru rozmiaru |
| Prąd rozruchowy | Wyższa tolerancja | Bardziej wrażliwi na zmianę rozmiaru |
| Obciążenia nieliniowe | Odpowiedni przy odpowiedniej konfiguracji | Odpowiedni przy odpowiedniej konfiguracji |
| Zastosowania przemysłowe | Mocne dopasowanie | Bardziej odpowiedni do ogólnych obciążeń IT |
| Waga systemu | Stosunkowo wyższy | Generalnie bardziej kompaktowy |
| Ślad instalacji | Większy | Mniejszy |
| Typowy priorytet | Wytrzymałość i izolacja | Wydajność i zwartość |
Jeśli projekt koncentruje się przede wszystkim na rozmiarze, wadze i dużej gęstości mocy, bardziej korzystny może być zasilacz UPS o wysokiej częstotliwości; jeśli jednak w projekcie priorytetem jest izolacja, obciążalność udarowa, możliwość dostosowania do środowiska przemysłowego i długoterminowa stabilność operacyjna, generalnie lepszym wyborem będzie zasilacz UPS o niskiej częstotliwości.
Dlatego firma HAGOO nie zaleca wybierania zasilacza UPS w oparciu o uproszczoną logikę, że „niska częstotliwość jest zawsze lepsza niż wysoka częstotliwość”. Zamiast tego zaleca się skonfigurowanie UPS na podstawie typu obciążenia, współczynnika mocy, prądu rozruchowego, czasu podtrzymania i warunków sieci.
Mocy zasilacza UPS nie należy wybierać po prostu poprzez dodanie danych znamionowych z tabliczki znamionowej wszystkich podłączonych urządzeń.
The engineering assessment should consider:
Moc czynna (kW) → Współczynnik mocy → Prąd rozruchowy → Nieliniowy współczynnik obciążenia → Przyszła rozbudowa → Wymagana redundancja
W przypadku urządzeń napędzanych silnikiem moc w stanie ustalonym może nie wydawać się szczególnie wysoka, ale prąd rozruchowy może być znacznie wyższy. Dlatego podczas projektowania systemu należy ocenić zdolność falownika do przeciążenia i reakcję na stany przejściowe.
Pojemność akumulatora powinna być również obliczana na podstawie rzeczywistego obciążenia, a nie wybierana na podstawie stałej wartości Ah.
Obliczenia inżynieryjne zwykle uwzględniają pojemność UPS, rzeczywistą moc obciążenia, napięcie szyny DC, konfigurację łańcucha akumulatorów, szybkość rozładowania, wymaganą autonomię, margines starzenia się akumulatora i temperaturę otoczenia.
Aby projekt systemu był dokładny, dobór baterii powinien opierać się na danych producentaZakres napięcia prądu stałego, minimalne napięcie akumulatora i charakterystyka rozładowania akumulatora.
W zależności od wymagań projektu, zasilacz UPS niskiej częstotliwości HAGOE można skonfigurować z wieloma funkcjami zabezpieczającymi, w tym:
zabezpieczenie przed przepięciem/podnapięciem wejściowym, zabezpieczenie przed przeciążeniem wyjścia, zabezpieczenie przed zwarciem, zabezpieczenie przed przeładowaniem/nadmiernym rozładowaniem akumulatora, zabezpieczenie przed nadmierną temperaturą i zabezpieczenie obejściowe.
W przypadku projektów przemysłowych należy również ocenić koordynację pomiędzy wyłącznikiem umieszczonym powyżej, urządzeniami zabezpieczającymi umieszczonymi za zasilaczem oraz zabezpieczeniem przeciwzwarciowym UPS, aby osiągnąć odpowiednią selektywność zabezpieczenia.
Hagoe Electric Technology Co., Ltd. prowadzi zintegrowany proces produkcyjny obejmujący projektowanie techniczne, produkcję blach, montaż elektroniki, integrację systemów i testy końcowe.

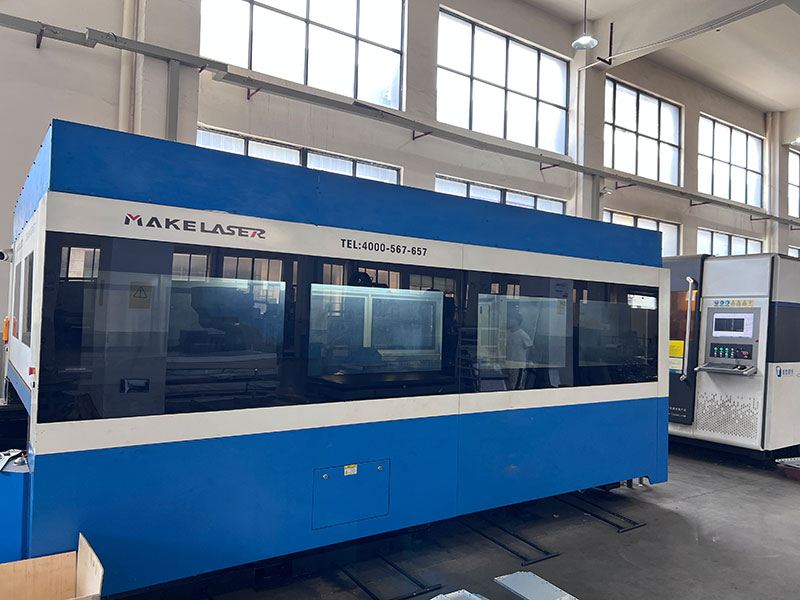

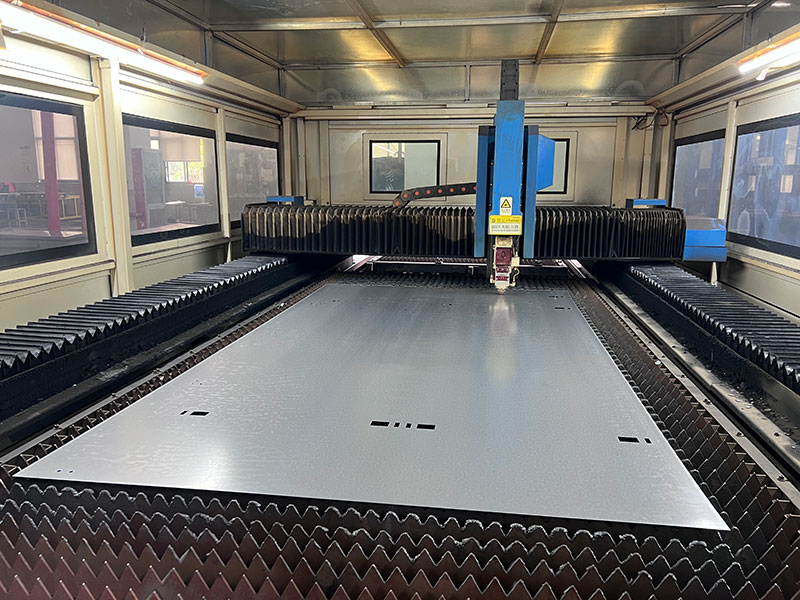

Baza produkcyjna wyposażona jest w niemieckie wycinarki laserowe Trumpf, japońskie giętarki CNC AMADA, zautomatyzowane urządzenia do wykrawania rewolwerowego, linie produkcyjne SMT i inteligentne systemy testów starzenia.
W przypadku krytycznych urządzeń zasilających, takich jak systemy UPS, weryfikacja jakości musi wykraczać poza kontrolę komponentów. W zależności od konfiguracji produktu i wymagań projektu, testowanie może obejmować:
weryfikacja parametrów elektrycznych wejścia/wyjścia, testowanie funkcji zabezpieczających, testowanie komunikacji, testowanie obciążenia, testowanie starzenia i pełna weryfikacja funkcjonalności systemu.
Hagoe działa w oparciu o systemy zarządzania ISO9001, ISO14001 i ISO45001 i posiada ponad 34 patenty krajowe wspierające jej możliwości badawczo-rozwojowe i produkcyjne.
Nadaje się do podstacji, systemów dystrybucyjnych i urządzeń automatyki energetycznej wymagających ciągłego zasilania do zabezpieczeń, monitorowania i obciążeń komunikacyjnych.
Nadaje się do sterowników PLC, DCS, komputerów przemysłowych, szaf automatyki i systemów sterowania linią produkcyjną.
Nadaje się do obrazowania medycznego, monitorowania i innego precyzyjnego sprzętu wymagającego stabilnego i nieprzerwanego zasilania.
Nadaje się do serwerów, sprzętu sieciowego, systemów pamięci masowej i infrastruktury komunikacyjnej.
Kontrola jakości HAGOE nie ogranicza się do kontroli końcowej.Obejmuje cały proces, od przyjęcia materiałów po produkcję, montaż, uruchomienie, testowanie i ostateczne wydanie.
Do głównych etapów kontroli należą:
Kontrola przychodząca → Kontrola procesu → Kontrola zespołu elektrycznego → Uruchomienie systemu → Testowanie wydajności → Weryfikacja starzenia → Kontrola końcowa
W przypadku niestandardowych projektów zasilaczy UPS inżynierowie HAGOE mogą przed rozpoczęciem produkcji przejrzeć listę obciążenia klienta, schemat jednokreskowy, środowisko instalacji i standardy projektowe, aby zmniejszyć ryzyko związane z wyborem wydajności, konfiguracją interfejsu i instalacją w miejscu instalacji.
HAGOE zapewnia różne wsparcie w zakresie instalacji i uruchomienia w zależności od typu sprzętu i skali projektu.
Dla standardowych zasilaczy UPS do montażu naściennego i małych systemów firma HAGOE udostępnia instrukcje instalacji w języku angielskim orazCałodobowa zdalna pomoc techniczna dotycząca wideo, umożliwiając przeszkolonym zespołom klientów dokończenie instalacji przy pomocy zdalnego uruchomienia.
W przypadku średniej wielkości systemów UPS, szaf rozdzielczych i kompletnych zestawów wyposażenia, instalację i uruchomienie na miejscu można zorganizować zgodnie z wymaganiami projektu.
W przypadku dużych elektrowni i projektów EPC firma HAGOE opracowuje przed dostawą dedykowany plan instalacji i uruchomienia oraz może zapewnić personel techniczny w celu zapewnienia wsparcia na miejscu.
Podstawowe informacje obejmują nośność, rzeczywistą moc obciążenia, współczynnik mocy, napięcie wejściowe/wyjściowe, częstotliwość, wymaganą autonomię baterii, typ obciążenia, środowisko instalacji, wymagania dotyczące obejścia i protokół komunikacyjny.
Obciążenia silnika mogą generować wysoki prąd rozruchowy. Dlatego UPS wymaga wystarczającej zdolności przeciążania falownika i wydajności w stanach przejściowych, a nie dobierania go wyłącznie na podstawie znamionowej mocy roboczej silnika.
Tak. HAGOE może zintegrować UPS, system baterii, komponenty dystrybucyjne, interfejsy monitorujące, konfigurację obejścia i powiązany sprzęt elektryczny zgodnie z wymaganiami projektu.
Tak. Napięcie wejściowe/wyjściowe, częstotliwość, konfiguracja szafy, interfejs komunikacyjny, konfiguracja zabezpieczeń, oznakowanie, dokumentacja i obowiązujące wymagania dotyczące zgodności można dostosować do rynku docelowego.
W przypadku projektów EPC firma HAGOE może uczestniczyć od etapu wyboru technicznego i zapewnić konfigurację systemu, rysunki, dokumentację techniczną, śledzenie produkcji, dokumenty z kontroli, wskazówki dotyczące instalacji i wsparcie przy uruchomieniu.
