Różnica między Amodułowy UPSa tradycyjny zasilacz UPS typu wieżowego to nie tylko konstrukcja szafy. Wymaga to innego podejścia do konfiguracji wydajności, redundancji i konserwacji.
Konwencjonalny UPS jest zwykle konfigurowany jako kompletny zespół zasilający. Gdy obciążenie wzrośnie, może zaistnieć potrzeba dodania kolejnego systemu UPS lub wymiany istniejącej jednostki na większy model. Amodułowy UPSintegruje moduły mocy, systemy sterowania i powiązane funkcje w architekturę z możliwością rozbudowy, umożliwiając konfigurację wydajności zgodnie z bieżącym obciążeniem i przyszłym planem rozbudowy.
W przypadku centrów danych i pomieszczeń komunikacyjnych może to zmienić sposób zamawiania zasilaczy UPS z doboru na początku całego systemu pod kątem przyszłego maksymalnego zapotrzebowania na stopniowe zwiększanie wydajności w miarę wzrostu rzeczywistego obciążenia.

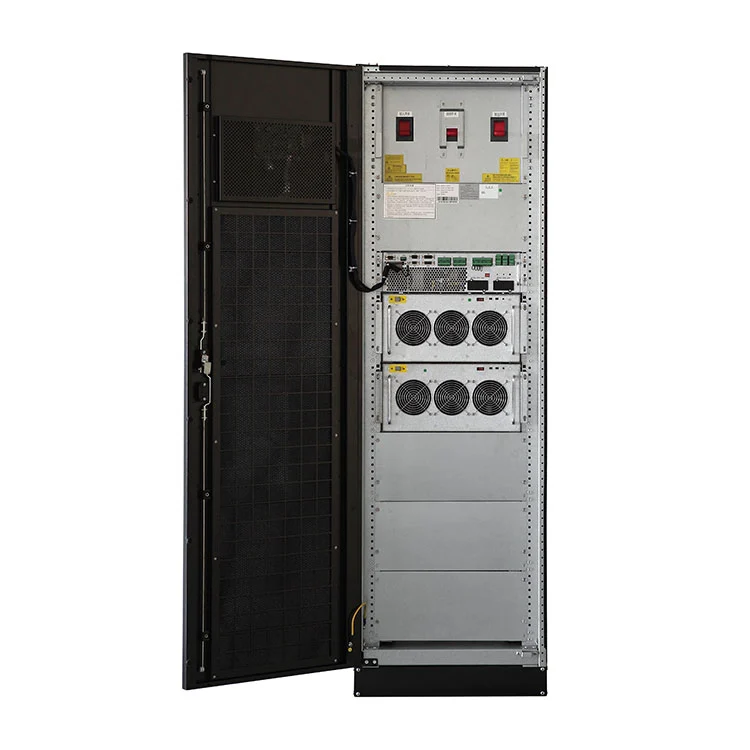

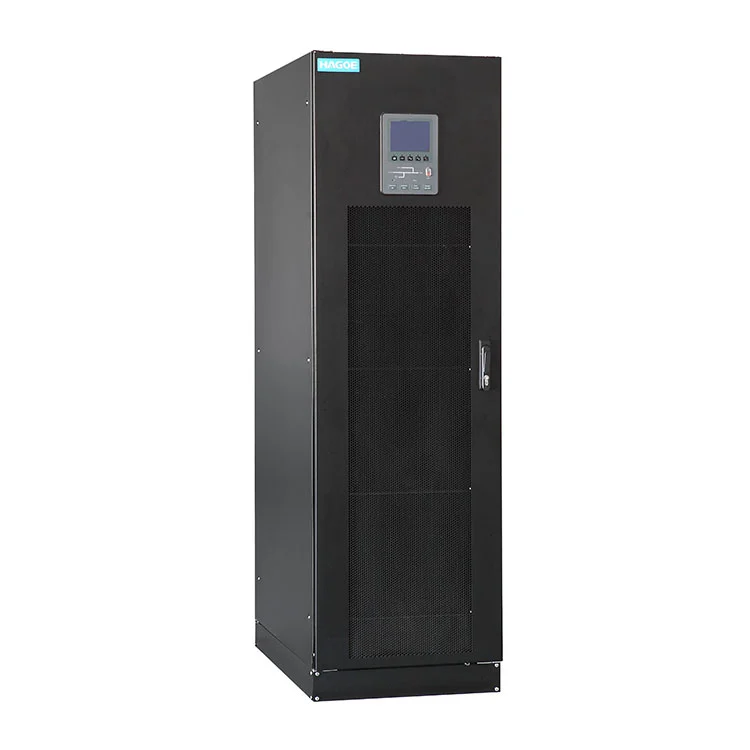

Modułowy zasilacz UPSłączy w sobie cechy techniczne tradycyjnych systemów UPS typu wieżowego z wymogami modularyzacji nowoczesnych centrów danych i pomieszczeń sprzętowych. To przyjmujeCyfrowa technologia sterowania DSPiRedundantna konstrukcja modułowa N+X, umożliwiając użytkownikom elastyczną konfigurację systemu zgodnie z rzeczywistymi wymaganiami obciążeniowymi. Pojedynczy moduł zapewnia pojemność ok20 kVA, natomiast pojemność do200 kVA na szafęmożna osiągnąć poprzez równoległe połączenie wielu modułów.
Realizując konstrukcję modułową, system znacznie poprawia niezawodność, możliwość zastosowania i łatwość konserwacji krytycznego sprzętu zasilającego, co czyni go odpowiednim wyborem dla różnych gałęzi przemysłu o wymaganiach dotyczących zasilania o wysokiej niezawodności.
| Kategoria | Parametr | Specyfikacja |
|---|---|---|
| Model | Model | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Główne wejście | Napięcie wejściowe | 380VAC / 400VAC / 415VAC |
| Częstotliwość wejściowa | 50/60 Hz | |
| Współczynnik mocy | > 0,99 | |
| Bieżący współczynnik zniekształceń | THDi <3% | |
| Zakres napięcia | -40%~+25%; -40%~-20% z liniową redukcją częstotliwości | |
| Zakres częstotliwości | 40–70 Hz | |
| Objazd | Napięcie obejścia | 380VAC / 400VAC / 415VAC |
| Zakres napięcia | -20%~+15% | |
| Przeciążalność | 135%, długoterminowa praca | |
| Przeciążalność | 135%–150%, 6 minut | |
| Przeciążalność | Obciążenie >150%, czas pracy<100 ms | |
| Wyjście | Napięcie wyjściowe | 380VAC / 400VAC / 415VAC |
| Precyzja napięcia | ±1%(obciążenie zrównoważone);±1,5%(niezrównoważone obciążenie) | |
| Współczynnik zniekształceń napięcia | THD <1,5%(obciążenie liniowe);THD <5%(obciążenie nieliniowe) | |
| Współczynnik mocy | 0.8 | |
| Precyzja trójfazowa | 120°±0,5° | |
| Stosunek wartości szczytowej | 3:1 | |
| Przeciążalność | 110%, 1 godzina, przełącz na obejście | |
| Przeciążalność | 125%, 10 min, przełączyć na obejście | |
| Przeciążalność | 150%, 200 ms, przełącz na obejście | |
| Przeciążalność | >150%,200ms, przełącz na obejście | |
| System | Wydajność systemu | Normalny moduł:95% |
| Wydajność systemu | Moduł ekonomiczny:98% | |
| Wydajność baterii | 95% | |
| Wyświetlacz | Wyświetlacz LCD + dioda LED, ekran dotykowy + klawiatura | |
| Poziom ochrony | IP20 | |
| Interfejs komunikacyjny | RS232, RS485, styk bezpotencjałowy, karta SNMP, EPO, interfejs generatora | |
| Tryb połączenia | Obsługuje połączenie górne i dolne | |
| Temperatura pracy | 0–40°C | |
| Temperatura przechowywania | -25–70°C | |
| Wilgotność względna | 0–95%(bez kondensacji) | |
| Hałas | <55dB | |
| Bateria | Napięcie akumulatora | ±240 V prądu stałego(Można ustawić 32–44 sekcje) |
| Konfiguracja baterii | 20% mocy systemu | |
| Tolerancja napięcia akumulatora | ±1% | |
| Waga | Moduł zasilania | 10 kVA:20 kg |
| Moduł zasilania | 15 kVA:21 kg | |
| Moduł zasilania | 20 kVA:25 kg | |
| Moduł zasilania | 25 kVA:30kg | |
| Moduł zasilania | 30 kVA:34 kg | |
| Rozmiar | Szafka na 6 modułów | 600 × 900 × 1600 mm |
| Szafka na 10 modułów | 600 × 900 × 2000 mm | |
| Moduł zasilania | 440 × 590 × 134 mm(10 kVA / 15 kVA / 20 kVA) | |
| Waga szafki | Szafka na 6 modułów | Model: HM060-10, HM090-15, HM120-20;150 kg |
| Szafka na 10 modułów | Modele: HM100-10, HM150-15, HM200-20;180 kg |
Jedną z kluczowych zalet modułowych zasilaczy UPS jest to, że ich moc może odpowiadać rzeczywistemu zapotrzebowaniu na obciążenie.
Na przykład nowo wybudowana maszynownia może mieć stosunkowo niskie obciążenie początkowe, ale w przyszłości może zostać dodana serwery, systemy pamięci masowej, sprzęt sieciowy lub inne obciążenia IT. Dzięki architekturze modułowej konfigurację UPS można rozszerzać w zależności od rzeczywistego rozwoju projektu, zamiast kupować od razu całą przyszłą moc.
W przypadku obciążeń krytycznych wybór zasilacza UPS nie polega wyłącznie na spełnieniu wymaganej wydajności. System musi również rozważyć, czy pozostały system może nadal działać, jeśli moduł zasilania stanie się niedostępny.
Modułowy UPS HAGOE wykorzystujeRedundantna konstrukcja modułowa N+X. W tej architekturze"N"reprezentuje liczbę modułów wymaganych do obsługi rzeczywistego obciążenia, natomiast"X"reprezentuje dodatkowe, redundantne moduły. Właściwa konfiguracja redundancji może zmniejszyć wpływ awarii pojedynczego modułu na cały system zasilania.
Rzeczywistą konfigurację N+X należy określić na podstawie nośności, wymaganego poziomu niezawodności i wymagań projektowych.
| Porównanie | Modułowy UPS | Tradycyjny UPS typu tower |
|---|---|---|
| Architektura | Modułowa architektura zasilania | Zintegrowany zasilacz UPS |
| Konfiguracja pojemności | Elastyczna konfiguracja oparta na modułach | Zwykle ustalana na podstawie wydajności jednostki UPS |
| Ekspansja | Dodaj moduły zgodnie z zapotrzebowaniem | Może wymagać dodatkowych jednostek UPS lub wymiany |
| Nadmierność | Można skonfigurować redundancję N+X | Zwykle w oparciu o pełną redundancję UPS |
| Konserwacja | Wadliwe moduły można naprawić niezależniew zależności od projektu | Konserwacja może obejmować cały zasilacz UPS |
| Przyszły wzrost obciążenia | Dobrze nadaje się do stopniowej rozbudowy | Wymaga bardziej zaawansowanego planowania wydajności |
| Instalacja | Modułowy system szaf | Konwencjonalna szafa UPS |
| Konfiguracja wstępna | Możliwość dopasowania do rzeczywistego obciążenia | Często wymiarowane w zależności od oczekiwanego maksymalnego obciążenia |
| Przydatność centrum danych | Doskonale nadaje się do rozszerzalnych obciążeń krytycznych | Nadaje się do zastosowań o stałej wydajności |
| Koncentracja na zakupach | Skalowalność, redundancja, łatwość konserwacji | Wydajność, niezawodność i wstępna konfiguracja systemu |
Nie oznacza to, że modułowy UPS jest zawsze lepszy od tradycyjnego UPS typu wieżowego.
Gdy obciążenie jest stabilne, wymagana moc jest jasno określona i przyszła rozbudowa jest mało prawdopodobna, prostym rozwiązaniem może pozostać konwencjonalny UPS.
Gdy projekt obejmuje ciągłą rozbudowę, wzrost obciążenia, etapową budowę centrum danych lub wymagania dotyczące wysokiej dostępności, skalowalność i redundancja modułowego zasilacza UPS może zapewnić większą wartość.
Dlatego przy zakupie UPS należy uwzględnić cały cykl życia projektu, a nie skupiać się wyłącznie na początkowej cenie zakupu.
Według informacji o produkcie HAGOE, pojedynczy moduł może zapewnić wydajność20 kVA. Architektura modułowa pozwala użytkownikom skonfigurować system zgodnie z rzeczywistymi wymaganiami dotyczącymi obciążenia, zamiast polegać wyłącznie na jednym zasilaczu UPS o dużej pojemności.
Dzięki równoległemu połączeniu modułów w jednej szafie system może osiągnąć konfigurację wydajności do200 kVA. Dzięki temu system może sprostać różnym wymaganiom, od średnich obciążeń krytycznych po większe systemy zasilania maszynowni.
Uwaga inżynierska:Ostateczną ilość modułów, poziom redundancji N+X, konfigurację baterii i pojemność systemu należy potwierdzić zgodnie z rzeczywistym obciążeniem i wymaganiami projektu.
Centra danych często doświadczają stopniowego wzrostu obciążenia w miarę dodawania serwerów, systemów pamięci masowej i sprzętu sieciowego. Modułowy zasilacz UPS może dostosować się do zmieniającego się zapotrzebowania na moc dzięki modułowej konfiguracji, dzięki czemu nadaje się do rozszerzalnych architektur zasilania centrów danych.
Pomieszczenia telekomunikacyjne i komunikacyjne wymagają wysokiego poziomu ciągłości zasilania i dostępności sprzętu. Można go skonfigurować w zależności od obciążenia pomieszczenia, korzystając z architektury redundantnej, aby poprawić dostępność zasilania dla krytycznego sprzętu komunikacyjnego.
Systemy PLC, sterowniki, sprzęt monitorujący i urządzenia komunikacyjne stosowane w automatyce przemysłowej mogą wymagać ciągłego i stabilnego zasilania. Może zapewnić zasilanie rezerwowe i ochronę jakości zasilania dla krytycznych obciążeń sterujących.
Instytucje finansowe, centra handlowe i systemy informatyczne przedsiębiorstw wymagają niezawodnej pracy serwerów i sprzętu sieciowego. Może zapewnić skalowalną architekturę zasilania rezerwowego dla krytycznych obciążeń IT.
W przypadku personelu zaopatrzeniowego i projektów EPC zaleca się wyjaśnienie następujących szczegółów na etapie zapytania:
1. Potwierdź wymaganą pojemność
Określ bieżące obciążenie, obciążenie szczytowe i przyszłą zdolność rozbudowy, zamiast po prostu podawać ogólną wartość wydajności zasilacza UPS.
2. Zdefiniuj wymóg redundancji
Jasno określ, czy projekt tego wymagaN, N+1lub innyN+Xarchitektura redundancji.
3. Potwierdź autonomię baterii
Określ wymagany czas pracy zasilacza UPS po zaniku zasilania sieciowego.
4. Potwierdź warunki instalacji
Podaj informacje dotyczące przestrzeni w serwerowni, metod wejścia/wyjścia kabli, temperatury otoczenia i ścieżek dostępu do konserwacji.
5. Poproś o dokumenty techniczne
Wymagaj od dostawców dostarczenia specyfikacji produktów, propozycji systemów, schematów okablowania, dokumentów certyfikacyjnych, raportów z testów oraz instrukcji instalacji/konserwacji.
6. Oceń możliwości inżynieryjne Dostawcy
W przypadku modułowych systemów UPS nie należy skupiać się wyłącznie na cenie produktu; ocenia również możliwości dostawcy w zakresie konfiguracji systemu, projektowania systemu równoległego, testowania, wskazówek dotyczących instalacji i konserwacji posprzedażnej.
Założona w2008, HAGOE ma ponad 18-letnie doświadczenie w produkcji energoelektroniki i zasilaczy. W przypadku modułowych systemów UPS obejmujących moduły równoległe, redundancję i pracę ciągłą firma stosuje proces produkcji i weryfikacji obejmujący montaż elektroniki i testowanie kompletnego urządzenia.
Zakład produkcyjny jest wyposażony wWycinarki laserowe TRUMPF, Giętarki CNC AMADA, linie produkcyjne SMT i zautomatyzowane urządzenia do wykrawania rewolwerowego. Zasoby testowe obejmująinteligentne starzenie się, EMC, ochrona IP i sprzęt do testowania środowiskado sprawdzania parametrów elektrycznych, stabilności działania i możliwości dostosowania do środowiska.
HAGOE działa w ramachISO9001, ISO14001 i ISO45001systemy zarządzania i ładowniePonad 34 patenty krajowe. Portfolio produktów obejmuje również systemy zasilania prądem stałym GZDW, UPS/EPS, urządzenia do dystrybucji energii i systemy elektryczne nowej energii, zapewniając odpowiednie doświadczenie produkcyjne w zakresie rozwoju modułowych UPS i integracji systemów.
Wydajność zasilacza UPS należy obliczyć na podstawie rzeczywistego obciążenia, współczynnika mocy, przyszłych wymagań dotyczących rozbudowy i wymaganego poziomu redundancji. Zamiast po prostu dodawać moc znamionową wszystkich urządzeń, przed określeniem wymaganej mocy należy wziąć pod uwagę zarówno bieżące, jak i planowane obciążeniaNmoduły iXmoduły redundantne.
Nreprezentuje minimalną liczbę modułów wymaganych do obsługi rzeczywistego obciążenia, natomiastXreprezentuje dodatkowe, redundantne moduły. Na przykład dodanie jednego modułu nadmiarowego do wymaganej wydajności powoduje utworzenieN+1konfiguracja. Ostateczny poziom redundancji należy określić zgodnie z wymaganiami projektu dotyczącymi niezawodności i krytyczności obciążenia.
Gdy system jest skonfigurowany zRedundancja N+X, pozostałe dostępne moduły mogą w dalszym ciągu obsługiwać obciążenie krytyczne w zaprojektowanym zakresie operacyjnym, jeśli jeden moduł stanie się niedostępny. To, czy całe obciążenie może pozostać w trybie online, zależy od poziomu obciążenia, liczby modułów redundantnych i strategii sterowania systemem.
Tak. Jednym z kluczowych celów architektury modułowych zasilaczy awaryjnych jest skalowalność wydajności. Zamiast wymieniać cały system UPS, można dodawać dodatkowe moduły zasilania w miarę wzrostu obciążenia. Przed rozbudową należy sprawdzić dostępne pozycje modułów, wydajność systemu, wymagania dotyczące dystrybucji na górze i na końcu oraz wymagania dotyczące redundancji.
Według aktualnych informacji o produkcie, pojedynczy moduł może zapewnić do20 kVA, podczas gdy pojedyncza szafa może osiągnąć konfigurację o pojemności do200 kVApoprzez połączenie równoległe. Rzeczywistą pojemność systemu i liczbę modułów należy określić na podstawie konfiguracji obciążenia i redundancji.
UPS nie powinien być po prostu dobierany tak, aby odpowiadał aktualnemu rzeczywistemu obciążeniu przy pełnej wydajności. Projekt powinien uwzględniać przyszłe wymagania dotyczące rozbudowy i redundancji, z odpowiednim marginesem wydajności w oparciu o plan wzrostu obciążenia projektu. W przypadku centrów danych i innych obciążeń krytycznych pojemność użyteczna poN+Xnależy również wziąć pod uwagę redundancję.
Pojemność baterii zależy głównie odMoc obciążenia UPS, wymagany czas podtrzymania, napięcie układu akumulatorowego, charakterystykę rozładowania i temperaturę otoczenia. Pojemność baterii nie powinna być wybierana wyłącznie na podstawie wartości znamionowej zasilacza UPS; wymagany czas autonomii musi być również uwzględniony w obliczeniach.
