Podsumowanie artykułu: Rozdzielnica niskiego napięcia GCSprzeznaczony jest do wysokowydajnych, wieloobwodowych i zautomatyzowanych systemów elektroenergetycznych niskiego napięcia. Dzięki wyjmowanym modułom funkcjonalnym, scentralizowanemu sterowaniu silnikiem, dystrybucji mocy i możliwościom kompensacji mocy biernej może obsługiwać wymagające zastosowania w elektrowniach, zakładach petrochemicznych, metalurgii, zakładach tekstylnych i wieżowcach.HAGOEdostarcza rozwiązania GCS dla projektów wymagających niezawodnej dystrybucji energii elektrycznej, elastycznej konfiguracji obwodów i integracji z nowoczesnymi przemysłowymi systemami sterowania.
Spis treści
Co to jest rozdzielnica niskiego napięcia GCS?
Jakie są kluczowe funkcje rozdzielnicy GCS?
Dlaczego konstrukcja wyjmowana ma znaczenie?
Jakie są główne parametry techniczne?
Gdzie jest powszechnie używana rozdzielnica GCS?
Jak GCS wypada w porównaniu z rozdzielnicą GCK?
Jak wybrać system rozdzielnic GCS?
W jaki sposób HAGOE wspiera jakość i zgodność?
Co to jest rozdzielnica niskiego napięcia GCS?

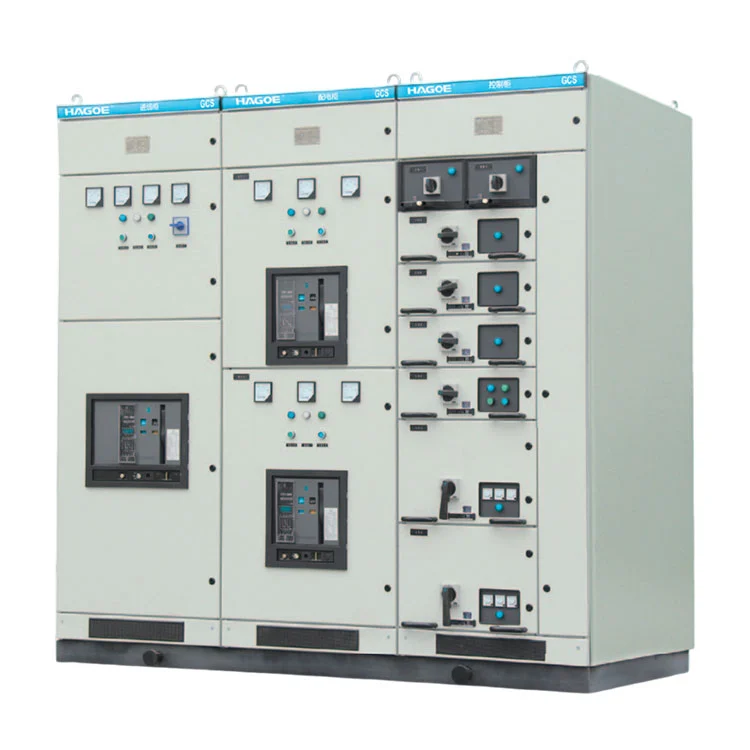

Rozdzielnica niskiego napięcia HAGOE GCS to system rozdzielnic niskiego napięcia z wysuwem, opracowany do dystrybucji energii na dużą skalę, scentralizowanego sterowania silnikami i kompensacji mocy biernej. Nadaje się do trójfazowych systemów zasilania prądem przemiennym pracujących przy częstotliwości 50 Hz lub 60 Hz, przy typowych znamionowych napięciach roboczych 380 V, 400 V i 660 V.
W przeciwieństwie do podstawowej szafy rozdzielczej zaprojektowanej dla ograniczonej liczby obwodów, GCS jest przeznaczony do systemów elektrycznych, w których wiele zasilaczy wejściowych i wyjściowych, obciążeń silników i funkcji sterujących musi być zorganizowanych w ramach jednego strukturalnego zestawu rozdzielnic.
System może obsługiwać prądy znamionowe do 4000 A, dzięki czemu nadaje się do dużych obiektów przemysłowych i innych zastosowań, w których występują znaczne obciążenia elektryczne o niskim napięciu.
Jego architektura może również obsługiwać połączenia ze sterownikami PLC, komputerami nadzorczymi i innymi przemysłowymi systemami sterowania. To sprawia, że GCS jest szczególnie przydatny w obiektach, w których dystrybucja energii elektrycznej i automatyka muszą działać jako część zintegrowanej infrastruktury.
Jakie są kluczowe funkcje rozdzielnicy GCS?
Wartość systemu GCS wynika z jego zdolności do łączenia kilku ważnych funkcji elektrycznych w skoordynowanej konfiguracji rozdzielnicy niskiego napięcia.
Dystrybucja energii niskiego napięcia
GCS można skonfigurować pod kątem zasilania wejściowego, dystrybucji szyn zbiorczych i wielu obwodów odpływowych. Taki układ umożliwia dystrybucję energii elektrycznej z głównej sekcji wejściowej do różnych linii produkcyjnych, grup urządzeń i obciążeń pomocniczych.
Scentralizowane sterowanie silnikiem
Obiekty przemysłowe często zawierają dużą liczbę silników napędzających pompy, wentylatory, sprężarki, przenośniki i urządzenia produkcyjne. GCS może zawierać jednostki funkcjonalne do scentralizowanego sterowania i ochrony silnika, pomagając organizować te obciążenia w ramach ustrukturyzowanej architektury sterowania silnikiem.
Kompensacja mocy biernej
Kompensację mocy biernej można włączyć zgodnie z wymaganiami projektu. Odpowiednio zaprojektowane jako część systemu elektrycznego urządzenia kompensacyjne mogą wspierać zarządzanie współczynnikiem mocy i poprawiać wykorzystanie energii elektrycznej.
Integracja automatyki przemysłowej
W przypadku wysoce zautomatyzowanych środowisk produkcyjnych GCS można skonfigurować z komponentami pomiarowymi, zabezpieczającymi, sterującymi i komunikacyjnymi. Funkcje te umożliwiają współpracę rozdzielnicy ze sterownikami PLC, komputerami nadzorującymi i szerszymi systemami automatyki przemysłowej.
- Dystrybucja energii przychodzącej i wychodzącej
- Scentralizowane sterowanie silnikiem
- Ochrona obwodów i pomiary
- Kompensacja mocy biernej
- Integracja PLC i systemu nadzoru
- Zarządzanie energią elektryczną w wielu obwodach
Dlaczego konstrukcja wyjmowana ma znaczenie?
Jedną z ważnych cech GCS jest architektura wyjmowanych jednostek funkcjonalnych. Zamiast traktować całą szafę jako jeden stały zespół elektryczny, można zorganizować różne obwody w ramach jednostek funkcjonalnych zgodnie z ich rolą elektryczną i wymaganiami dotyczącymi obciążenia.
Takie podejście może być przydatne w dużych projektach przemysłowych, w których obciążenia elektryczne mają różne wartości znamionowe prądu, wymagania dotyczące sterowania i harmonogramy konserwacji.
Na przykład zakład produkcyjny może potrzebować oddzielnych obwodów dla silników, pomp, wentylatorów, sprzętu pomocniczego i podajników wyjściowych. Konfiguracja wysuwna zapewnia ustrukturyzowaną metodę organizacji tych funkcji w systemie rozdzielnicy.
Kluczowe zalety architektury wysuwnej
- Elastyczna organizacja obwodów:Jednostki funkcjonalne można rozmieścić zgodnie z projektem dystrybucji.
- Wysoka gęstość obwodów:W skoordynowanym zestawie można zorganizować wiele funkcji elektrycznych.
- Wygoda konserwacji:Konstrukcja wyjmowana może ułatwić dostęp do poszczególnych jednostek funkcjonalnych podczas serwisowania.
- Elastyczność zastosowania:Architektura jest odpowiednia do projektów zorientowanych na dystrybucję, sterowanie silnikami i automatyzację.
- Rozbudowa systemu:Strukturalną konfigurację można dostosować do wymagań obwodów specyficznych dla projektu.
W przypadku obiektów z dużą liczbą linii zasilających i wymaganiami dotyczącymi ciągłej produkcji, te cechy mogą sprawić, że rozdzielnica wysuwna będzie ważnym czynnikiem branym pod uwagę podczas planowania systemu elektrycznego.
Jakie są główne parametry techniczne?
Specyfikacje techniczne należy zawsze potwierdzać w odniesieniu do ostatecznego projektu projektu, harmonogramu obciążenia elektrycznego i obowiązujących norm. Poniższe parametry podsumowują kluczowe specyfikacje systemu GCS.
| Parametr | Specyfikacja |
|---|---|
| Napięcie znamionowe obwodu głównego | 380 V / 400 V / 660 V AC |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Znamionowe napięcie izolacji | 690 V / 1000 V |
| Prąd znamionowy poziomej szyny zbiorczej | Do 4000A |
| Prąd znamionowy pionowej szyny zbiorczej | 1000A |
| Prąd krótkotrwały wytrzymywany na szynie zbiorczej | 50 kA / 80 kA, 0,1 s |
| Szczytowy prąd szyny zbiorczej wytrzymuje | 105 kA / 176 kA |
| Napięcie testowe częstotliwości zasilania obwodu głównego | 2500 V / 1 min |
| Napięcie testowe częstotliwości zasilania obwodu pomocniczego | 1760 V / 1 min |
| Poziom ochrony | IP30/IP40 |
Parametry te pokazują, dlaczego GCS jest powszechnie rozważany w zastosowaniach przemysłowych niskiego napięcia o dużej wydajności, a nie w prostej dystrybucji do użytkownika końcowego. Ostateczną konfigurację należy wybrać zgodnie z charakterystyką obciążenia, wymaganiami zwarciowymi, warunkami środowiskowymi i specyfikacjami projektu.
Gdzie jest powszechnie używana rozdzielnica GCS?
GCS jest przeznaczony do zastosowań, w których dystrybucja energii elektrycznej obejmuje wiele obwodów, znaczne obciążenia i wymagania dotyczące scentralizowanego sterowania. Jego zakres zastosowań obejmuje kilka wymagających środowisk przemysłowych i komercyjnych.
Elektrownie
W zakładach wytwarzania energii GCS można stosować w systemach zasilania pomocniczego niskiego napięcia do dystrybucji energii elektrycznej do urządzeń pomocniczych, silników i innych obciążeń niskiego napięcia.
Obiekty petrochemiczne
Zakłady petrochemiczne często działają w sposób ciągły i w dużym stopniu opierają się na zautomatyzowanym sprzęcie. GCS może obsługiwać dystrybucję niskiego napięcia i scentralizowane sterowanie silnikami pomp, wentylatorów, sprężarek i powiązanego sprzętu produkcyjnego.
Metalurgia i Przemysł Ciężki
Duże linie produkcyjne mogą wymagać wielu obwodów silników i zasilaczy dużej mocy. GCS zapewnia ustrukturyzowaną platformę do organizowania tych obwodów, jednocześnie wspierając scentralizowaną kontrolę i ochronę.
Produkcja Tekstylna
W zakładach tekstylnych może znajdować się wiele maszyn napędzanych elektrycznie, działających w ramach skoordynowanych procesów produkcyjnych. Scentralizowany system rozdzielnic niskiego napięcia może pomóc w organizacji obwodów dystrybucji i sterowania silnikami.
Wysokie budynki
Duże budynki mogą również wymagać scentralizowanej dystrybucji niskiego napięcia do oświetlenia, sprzętu i innych obciążeń elektrycznych. GCS można rozważyć, gdy system dystrybucyjny wymaga większej wydajności i wielu skoordynowanych obwodów.
Jak GCS wypada w porównaniu z rozdzielnicą GCK?
Zarówno GCS, jak i GCK są powiązane z zastosowaniami wysuwnych rozdzielnic niskiego napięcia, ale wymagania projektowe powinny określać, która architektura jest odpowiednia. GCK jest powszechnie kojarzony z przemysłową dystrybucją niskiego napięcia i sterowaniem silnikami, podczas gdy GCS jest zorientowany na zastosowania o dużej wydajności, dużej gęstości i wysoce zautomatyzowanych.
| Namysł | GCS | GCK |
|---|---|---|
| Typowe zastosowanie | Wielkoskalowe systemy dystrybucyjne i zorientowane na automatyzację | Dystrybucja przemysłowa i sterowanie silnikami |
| Architektura | Wyjmowane jednostki funkcjonalne | Wyjmowane jednostki funkcjonalne |
| Pojemność systemu | Konfiguracja prądu znamionowego do 4000A | Dobierane zgodnie z konfiguracją projektu |
| Sterowanie silnikiem | Utrzymany | Wspólne zastosowanie |
| Integracja automatyki | Nadaje się do integracji sterowników PLC i systemów nadzoru | Zależy od konfiguracji projektu |
| Kompensacja mocy biernej | Możliwość zabudowy zgodnie z projektem | Zależne od projektu |
Porównania nie należy traktować jako uniwersalnej zasady doboru sprzętu. Przed wybraniem architektury rozdzielnicy inżynierowie elektrycy powinni ocenić pełny profil obciążenia, rozmieszczenie obwodów, wymagania automatyzacji, warunki instalacji i obowiązujące standardy.
Jak wybrać system rozdzielnic GCS?
Wybór odpowiedniej konfiguracji GCS wymaga czegoś więcej niż tylko sprawdzenia prądu znamionowego. Prawidłowo zaprojektowany system powinien pasować do rozdzielnicy z pełną architekturą dystrybucji energii elektrycznej.
1. Określ napięcie systemu
Potwierdź, czy projekt działa przy napięciu 380 V, 400 V lub 660 V i sprawdź wymaganą częstotliwość, poziom izolacji i inne właściwości elektryczne.
2. Oblicz obciążenie i prąd
Analizuj moc przychodzącą, obciążenie podajnika, obciążenie silnika i przyszłe wymagania dotyczące wydajności. Parametry szyn zbiorczych i jednostek funkcjonalnych należy dobrać zgodnie z rzeczywistym projektem elektrycznym.
3. Zdefiniuj liczbę obwodów
Przed sfinalizowaniem układu szafy należy sporządzić listę wejść i wyjść, obwodów sterowania silnikiem, obwodów pomocniczych i innych wymagań funkcjonalnych.
4. Oceń wymagania dotyczące automatyzacji
Jeżeli w obiekcie stosowane są sterowniki PLC, komputery przemysłowe lub systemy nadzoru, należy już na etapie projektowania rozdzielnicy określić wymagane interfejsy pomiarowe, zabezpieczające, sterujące i komunikacyjne.
5. Rozważ wymagania dotyczące konserwacji
W przypadku obiektów o ciągłej produkcji dostępność konserwacji i organizacja jednostek funkcjonalnych mogą być ważnymi czynnikami przy określaniu odpowiedniej konfiguracji wysuwnej.
- Napięcie i częstotliwość znamionowa
- Całkowity i indywidualny prąd obwodu
- Wymagania dotyczące wytrzymałości zwarciowej
- Liczba i rodzaj jednostek funkcjonalnych
- Wymagania dotyczące sterowania silnikiem
- Wymagania dotyczące kompensacji reaktywnej
- Interfejsy automatyki i komunikacji
- Wymiary szafy i przestrzeń montażowa
- Wymagania środowiskowe i ochronne
W jaki sposób HAGOE wspiera jakość i zgodność?
W przypadku rozdzielnic przemysłowych jakość produkcji jest ściśle powiązana z bezpieczeństwem elektrycznym, niezawodnością i długoterminową wydajnością eksploatacyjną. HAGOE twierdzi, że jego produkcja działa w oparciu o systemy zarządzania ISO9001, ISO14001 i ISO45001 oraz stosuje kontrolę jakości opartą na procesie w całej produkcji kompletnego sprzętu elektrycznego.
Działania związane z kontrolą jakości dla GCS obejmują weryfikację podzespołów, produkcję szaf, kontrolę szyn zbiorczych, montaż jednostek funkcjonalnych, kontrolę kontroli wtórnej i testowanie kompletnej szafy.
| Etap kontroli jakości | Podstawowe skupienie |
|---|---|
| Weryfikacja komponentów | Model, parametry i kompatybilność komponentów elektrycznych |
| Wykonanie szafy | Cięcie laserowe, gięcie CNC i dokładność montażu |
| Kontrola szyn zbiorczych | Specyfikacja szyn zbiorczych, połączenia, instalacja i izolacja |
| Kontrola jednostki funkcjonalnej | Budowa mechaniczna, montaż i połączenia elektryczne |
| Inspekcja kontroli wtórnej | Okablowanie sterujące, zaciski, obwody pomiarowe i sygnałowe |
| Testowanie kompletnej szafy | Kontrola przed dostawą i testowanie wydajności elektrycznej |
System GCS projektowany jest w oparciu o obowiązujące normy dotyczące rozdzielnic i sterownic niskonapięciowych, m.in. IEC 439-1, GB/T 7251, ZBK 36001 oraz GB/T 7251.12-2013. Dokładne standardy, wybór komponentów i wymagania dotyczące testowania powinny zostać potwierdzone zgodnie z rynkiem docelowym i specyfikacją projektu.
Więcej informacji o HAGOErozwiązania rozdzielnic niskiego napięciakupujący mogą przejrzeć asortyment produktów i porównać różne konfiguracje szafek zgodnie z wymaganiami ich zastosowania.
Często zadawane pytania
Do czego głównie używana jest rozdzielnica niskiego napięcia GCS?
GCS jest używany głównie do dystrybucji mocy niskiego napięcia, scentralizowanego sterowania silnikiem i kompensacji mocy biernej w dużych przemysłowych i komercyjnych systemach elektrycznych. Typowe zastosowania obejmują elektrownie, zakłady petrochemiczne, hutnictwo, zakłady tekstylne i wieżowce.
Jaki jest maksymalny prąd znamionowy GCS?
System GCS można skonfigurować na prąd znamionowy do 4000A. Końcowa wartość prądu znamionowego zależy od obwodu wejściowego, konstrukcji szyny zbiorczej, konfiguracji pola zasilającego i ogólnych wymagań projektu.
Jakie napięcia znamionowe są dostępne dla GCS?
GCS jest przeznaczony do systemów niskiego napięcia prądu przemiennego 380 V, 400 V i 660 V, o częstotliwościach znamionowych 50 Hz lub 60 Hz.
Czy GCS można wykorzystać do scentralizowanego sterowania silnikiem?
Tak. GCS może zawierać jednostki funkcjonalne związane ze sterowaniem silnikiem do scentralizowanej dystrybucji, sterowania i ochrony silników przemysłowych, takich jak pompy, wentylatory i sprężarki.
Czy kompensację mocy biernej można włączyć do GCS?
Tak. Kompensację mocy biernej można włączyć zgodnie z projektem elektrycznym i wymogami projektu dotyczącymi zarządzania współczynnikiem mocy.
Czy GCS można zintegrować ze sterownikami PLC lub przemysłowymi systemami sterowania?
Tak. W zależności od konfiguracji projektu GCS może zawierać komponenty pomiarowe, zabezpieczające i sterujące oraz interfejs ze sterownikami PLC, komputerami nadzorującymi i innymi systemami automatyki przemysłowej.
